波纹PVC压型屋面围护板材

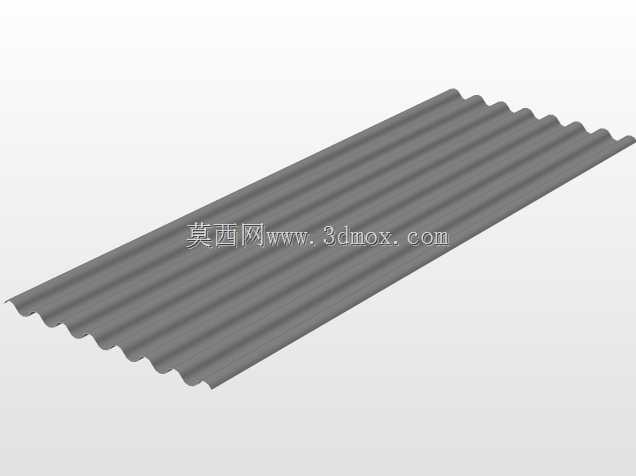

　　在化工仓储、农贸市场、养殖棚舍及临时加工车间这类对腐蚀、潮湿较为敏感的围护场景中，普通彩钢板往往因镀层破损后快速锈蚀而维护成本高企，波纹PVC压型板正是针对这类痛点形成的替代构件。它以连续挤出成型的PVC基材为基础，表面通过辊压形成规则的圆弧波纹，既保留了轻质板材便于人工搬运的优势，又利用波纹截面提升了沿板跨方向的抗弯刚度，使较薄的板材在常规檩距下仍能保持平整，不会因人员踩踏、积雪或风压出现明显下挠。

　　从结构受力角度看，波纹并非单纯的装饰造型。波峰与波谷交替形成的连续肋条，相当于在板宽方向布置了一系列微型拱肋，荷载作用下弯矩主要由波峰、波谷处的材料承担，平面外变形被波纹约束。设计时需要重点控制波距、波高与板厚的匹配关系：波高过小，截面惯性矩不足，跨中挠度容易超标；波高过大，则搭接部位贴合度下降，自攻钉紧固处容易产生应力集中，温度变形时也更易在钉孔周边引发翘曲。该类板材的波纹走向沿长度方向布置，安装时波谷顺排水坡度向下，雨水可沿沟槽迅速排走，避免在板面形成滞留水膜。

　　外形与安装边界方面，这类长尺寸压型板通常沿屋面坡向整板铺设，以减少横向接缝。板宽方向采用波峰叠波峰或波谷盖波谷的侧向搭接，搭接量一般覆盖一个完整波距，依靠橡胶垫圈的自攻钉在波峰处固定于下方檩条。钉位不能落在波谷，否则密封面长期积水会显著降低使用寿命；也不能过于靠近板边，以免边部撕裂。纵向搭接则需根据坡度确定搭接长度，坡度较缓的屋面应适当增加搭接量并配合防水胶带，防止暴雨时出现毛细水倒灌。由于PVC材料线膨胀系数较金属偏大，长板安装时必须预留温度伸缩间隙，尤其是在采光带、屋脊、檐口等边界位置，不能将板完全锁死，否则冷热循环会导致板件起拱或钉孔被拉大。

　　在三维建模中处理这类构件，不能只做一块带褶皱的外观片体。若用于厂房整体方案校核，模型需要准确表达板厚、波峰波谷位置、搭接宽度以及固定点分布，这样在剖切屋面节点时才能判断自攻钉是否与檩条翼缘有效对齐，密封垫是否被合理压缩。若用于工程量统计，则应按单板有效覆盖宽度而非原材料展开宽度计算用量，因为侧向搭接部分会重复计入投影面积。波纹曲面在建模时宜采用沿长度方向拉伸的规则截面，避免随意自由曲面造型；真实板材的波纹是连续等距的，截面突变或波距不均都会给后续展开、出图和数控加工带来错误。

　　实际使用中，PVC波纹板的功能特性还体现在耐腐蚀与绝缘方面。在化肥、电镀、印染等车间，空气中的酸碱介质不会像对钢板那样持续侵蚀表面，因而板件可在不做防腐涂层的情况下长期使用；对于养殖棚舍，粪便分解产生的氨气、湿气也不易造成板面锈点。同时，PVC材料本身不导电，在临时建筑、农用大棚和低压线路附近使用时，可降低触电风险。但它也有明确的适用边界：耐高温能力弱于金属板，靠近高温烟道、焊接作业区或暴晒强烈的区域时，应核算热变形并预留更大伸缩量；风荷载较大的敞开式建筑中，檐口和角部区域的固定钉需要加密，否则风揭作用可能从板边开始逐块掀起。

　　节点设计往往决定这类板材的最终使用效果。屋脊处需要使用与板型匹配的脊瓦，让两侧波纹在高点形成柔性过渡；山墙檐口则应设置封边件，防止风从板底灌入形成正负压差。与采光板拼接时，两种材料的波距必须一致，否则搭接面会出现缝隙，防水性能完全依赖胶缝，寿命难以保证。檩条间距也不是越密越好，过密会增加骨架成本，过疏则使板跨增大、挠度超标，工程中通常结合板厚、波高和当地风雪荷载综合确定。

　　从设备选型角度看，这类压型板适合用于对荷载敏感、希望降低主体骨架用钢量的项目。单板重量远低于同厚度彩钢板，运输和吊装不需要大型机械，人工即可逐块就位，因而在改造项目中优势明显：旧厂房原有檩条承载余量有限时，更换为轻质PVC波纹板可减少加固工作量。但在对防火等级要求较高、或存在强烈紫外线长期直射的场合，则应通过材料改性、表面共挤层或涂装处理提升耐候与阻燃性能，不能直接按普通室内板材选型。

　　建模与出图时还应注意安装方向的表达。波纹板具有明显的方向性，若在装配体中将板旋转90度布置，波纹走向与排水方向垂直，雨水会被波谷拦截形成横向水带，外观上看似差别不大，实际功能却完全失效。因此三维模型中应保留单板的长度方向、搭接边方向和固定孔位，使施工人员在剖切视图和轴测图中能够直接判断铺设顺序。对于檐口收边、屋脊盖板、泛水板等附件，最好与主板材采用同一波距截面建立参数关系，这样当板型调整时，附件能够同步更新，避免现场出现波峰对不上、搭接不贴合的问题。

　　总体而言，波纹PVC压型板不是简单的平板弯折件，而是一种兼顾排水、承载、密封、防腐和温度变形的功能性围护构件。设计时需要把波纹截面、板跨支撑、钉位布置、搭接边界和材料特性作为一个整体考虑；三维模型则应服务于这些工程判断，准确传达有效覆盖宽度、安装方向和节点关系，而不是停留在外观相似的层面。
