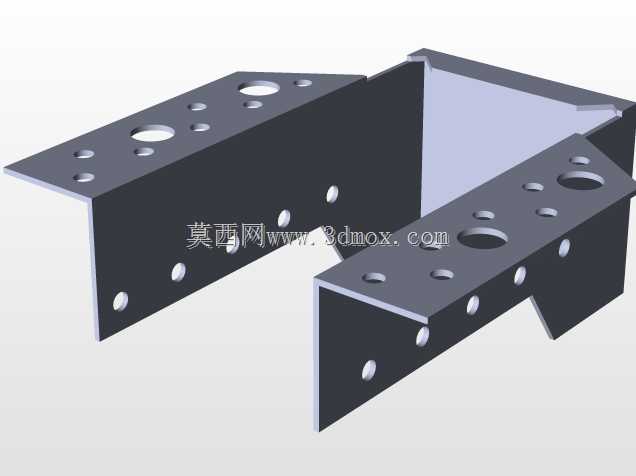

该卡托属于典型的折弯钣金支撑构件,整体由平板坯料经折弯成型,形成两个近似垂直的安装翼面,可在设备内部实现相邻两个正交面之间的转接固定。从结构形态看,两个翼面均布置了规则阵列的通孔,孔位包含不同直径规格,既能适配不同规格的紧固件,也可根据实际装配位置灵活选择固定点,降低现场配孔的工作量。
在自动化检测、传感单元安装以及小型仪器仪表的内部布局中,这类卡托常用来承托或转接小型功能模块。当设备框架为铝型材或钣金框架时,垂直翼面可贴合型材槽面或设备立板,另一翼面则承托传感器、接线端子排、小型阀岛或轻量化电气元件。由于孔位呈阵列分布,同一卡托可兼容多种安装孔距的元件,减少专用支架的种类,便于备件统一管理。
设计上优先考虑了安装边界的可控性。两翼板边缘保持平直,折弯圆角较小,能够贴近框架内角安装,减少悬空段,提升支撑刚度。板面开孔并非单纯减重,更重要的是为紧固件穿过、线缆避让以及位置微调提供空间。大孔可用于主固定螺栓或线缆穿越,小孔则用于自攻钉、定位销或小规格螺钉,使同一构件在不同装配场景下具备更高适应性。
从受力角度看,卡托承受的载荷多为垂直于承托面的静载以及设备运行中的小幅振动。折弯形成的L形截面本身具有较好的截面惯性矩,相比同厚度平板支架,抗弯折能力更强。翼板上的孔位避开了折弯线附近的高应力区,孔边到板边保留足够边距,可避免紧固时板边撕裂或局部变形。对于需要长期运行的工业设备,这种细节直接关系到支架的疲劳寿命。
实际选型时,需要关注卡托的展开尺寸与安装空间。64x128这一规格决定了承托面的有效覆盖范围,较大翼面适合布置孔距较宽的元件,较小翼面则适合与型材或立板连接。安装前应核对紧固件头部高度,若采用沉头螺钉,需确认板厚是否满足沉孔加工要求;若采用盘头螺钉,则要预留头部与被固定元件之间的间隙。对于振动较强的设备,可在孔位处增加平垫、弹垫或涂覆防松胶,以提高连接可靠性。
该结构也体现了钣金支架设计中的通用化思路:不针对单一元件定制复杂曲面,而是通过规则孔阵和简单折弯覆盖一类安装需求。这样做的好处是加工工序短,通常只需激光切割或冲孔后折弯即可完成,模具投入少,改型成本低。在小批量设备开发或样机阶段,工程师可直接选用类似卡托进行位置验证,待孔距和载荷确认后再优化局部结构。
建模时需要重点保证折弯线、孔位边距以及两翼面垂直度。若用于后续出图,还应在展开图中体现折弯方向、折弯半径和孔位中心距,避免加工后出现装配干涉。对于贴板安装的场景,翼面平面度也需控制,板面翘曲会导致元件贴合不良,长期使用中可能引起连接松动。
总体来看,这类卡托并非复杂功能件,却是设备内部模块化安装的基础连接件。它通过简单的几何形态解决了正交面转接、多孔位适配和轻量化支撑的问题,适用于传感检测、电气安装、仪器仪表固定以及小型自动化设备内部组件布置等工程场景。
