多向安装孔位折弯钣金卡托结构

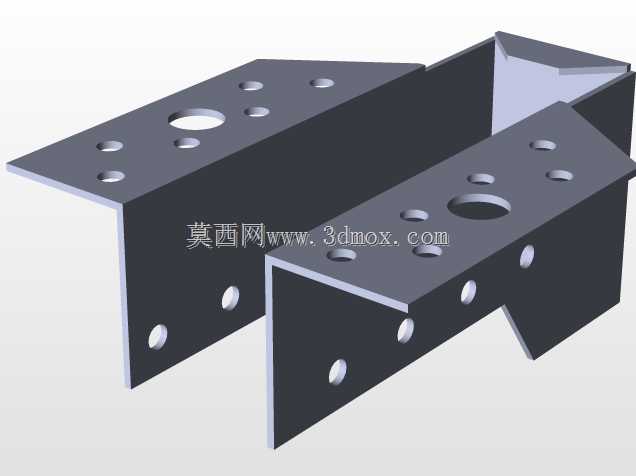

　　该钣金卡托采用双侧折弯成型结构，整体由平板基材经落料、冲孔、折弯工序完成，两个侧翼分别向相反方向垂直翻起，形成具有空间限位能力的槽型承托形态。板面分布的孔系包含大直径通孔与多组小直径安装孔，大孔可用于穿设较粗的管线、避让螺栓头部或作为定位销穿过位，小孔则用于螺钉紧固、铆钉连接或与相邻构件形成多点固定。孔位在水平翼板和竖直折弯边上均有布置，使构件能够同时在两个正交方向上完成连接，减少装配时额外拼接转接板的需要。

　　从实际使用角度看，这类卡托常见于机架内部、设备侧壁、传感器安装区域或轻型支撑工位，用来承托条状、块状零部件，或作为小尺寸功能模块的过渡连接座。折弯边不仅提高平板的抗弯截面模量，也在侧向形成挡边，限制被托物件沿横向窜动。当被支撑件放置于中部平台后，两侧立边可起到粗定位作用，再通过孔位锁附即可实现稳定约束。

　　设计思路上，孔位并非简单均布，而是结合不同安装方向预留了多种固定组合。水平面上的孔组适合从上方或下方进行锁附，竖直面上的孔则便于贴装在型材立面、设备框架或墙板表面。中间较大的让位孔能够降低与背部凸台、螺母或接线端子的干涉风险，也可在需要时作为走线通道。对于需要反复拆装的工位，这种多孔布局能提高装配容错率，避免因单一孔位偏差导致整件无法安装。

　　外形边界方面，构件主体呈狭长矩形，两翼折弯后形成明确的安装包络。建模时需重点控制折弯线位置、折弯内半径、板材厚度与孔边距。靠近折弯线的小孔应保留足够边距，防止冲压或折弯时孔口被拉伸变形；翼板端部的折角过渡需考虑装配时与相邻板件的避让关系。由于两个折弯方向相反，展开图中折弯扣除值直接影响成品外尺寸，若展开长度计算偏差，会造成立边孔与配合件孔位错位。

　　在结构强度层面，平板经折弯后截面惯性矩显著提升，能够承受垂直板面的静载和轻微振动工况。立边上的孔位在锁附后可进一步约束卡托的扭转趋势，使整体连接不止依赖平面摩擦。对于传感器附近的轻型安装场景，这种结构既能提供承托面，又不会因实体封闭而影响接线、散热和观察。

　　建模过程中，先建立基础平板轮廓，再按孔表位置完成草图冲孔，随后依据折弯线生成两侧翻边。检查重点包括孔与折弯线的最小距离、相邻孔间距、立边高度是否满足螺钉头或螺母空间，以及两翼之间的净宽是否与被托件尺寸匹配。若用于焊接机架，还需评估钣金边缘与型材表面的贴合面，保证锁附后不出现点接触或悬臂受力。

　　该卡托的价值在于以较少材料形成多方向连接能力，通过折弯和孔系组合实现定位、承托、避让与紧固一体化。对结构设计人员而言，这类件需要在满足安装边界的前提下控制孔位冗余度；对装配现场而言，合理的孔位分布可提升调整便利性；对三维建模人员而言，准确表达折弯关系与孔位空间位置，是后续出图、展开和加工验证的关键。
