电蚀机Y形调整支撑工装结构

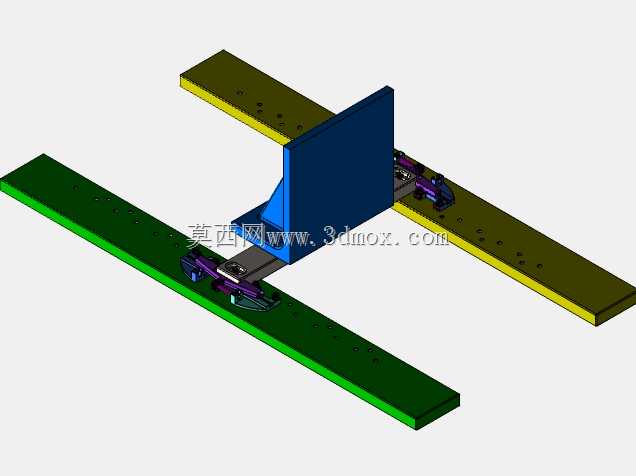

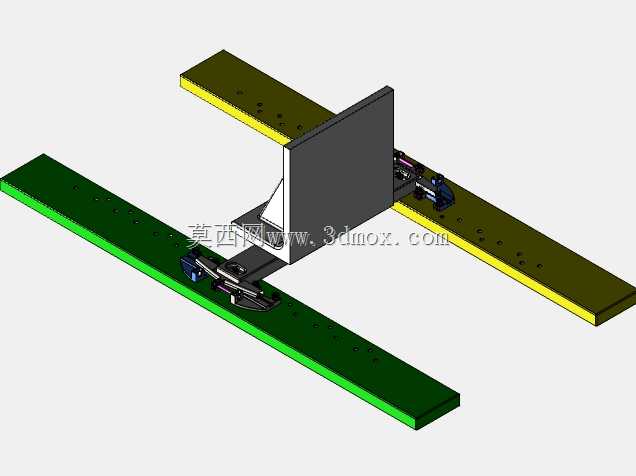

　　这套调整机构面向电蚀加工设备的Y向位置校正与支撑需求，核心解决工件或执行端在长跨距安装面上的姿态微调问题。现场使用时，两条平行长导轨承担主要承载与导向功能，跨距布置能够避开中部排屑与操作空间，中间立板作为定位基准面，与下方滑座形成稳定的T形传力路径，适合在电蚀机工作区内对夹具、挡块或辅助定位装置进行快速对位。

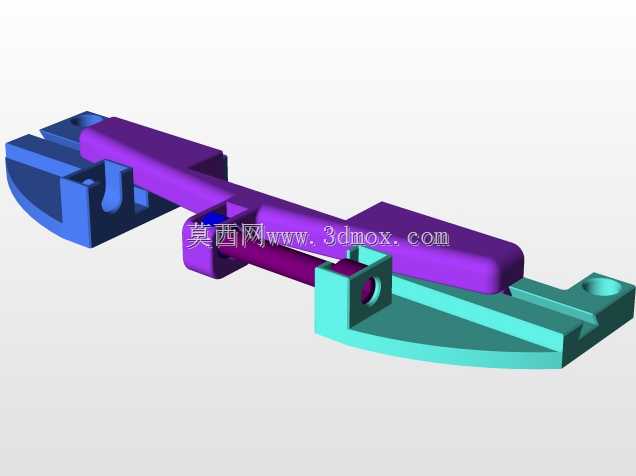

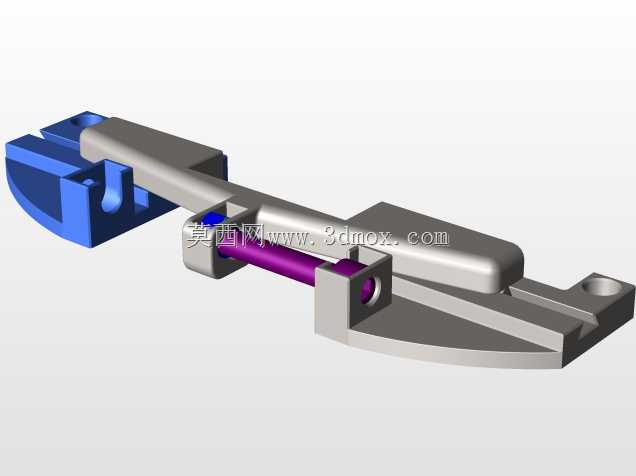

　　从结构受力看，立板并非单纯挡板，其下部通过三角加强区与滑座连接，可把侧向推力分散到导轨滑块安装面，避免薄立板在反复抵靠或压紧时出现根部翘曲。两根长导轨板上预留成排安装孔，孔位按统一间距排布，既适配不同行程位置的锁紧，也方便在现场根据工件尺寸改变滑座初始位置。滑块与导轨之间采用低摩擦配合，调整时推动中部组件即可沿Y向移动，到位后通过紧固件锁定，能够把微调后的位置稳定保持在加工状态。

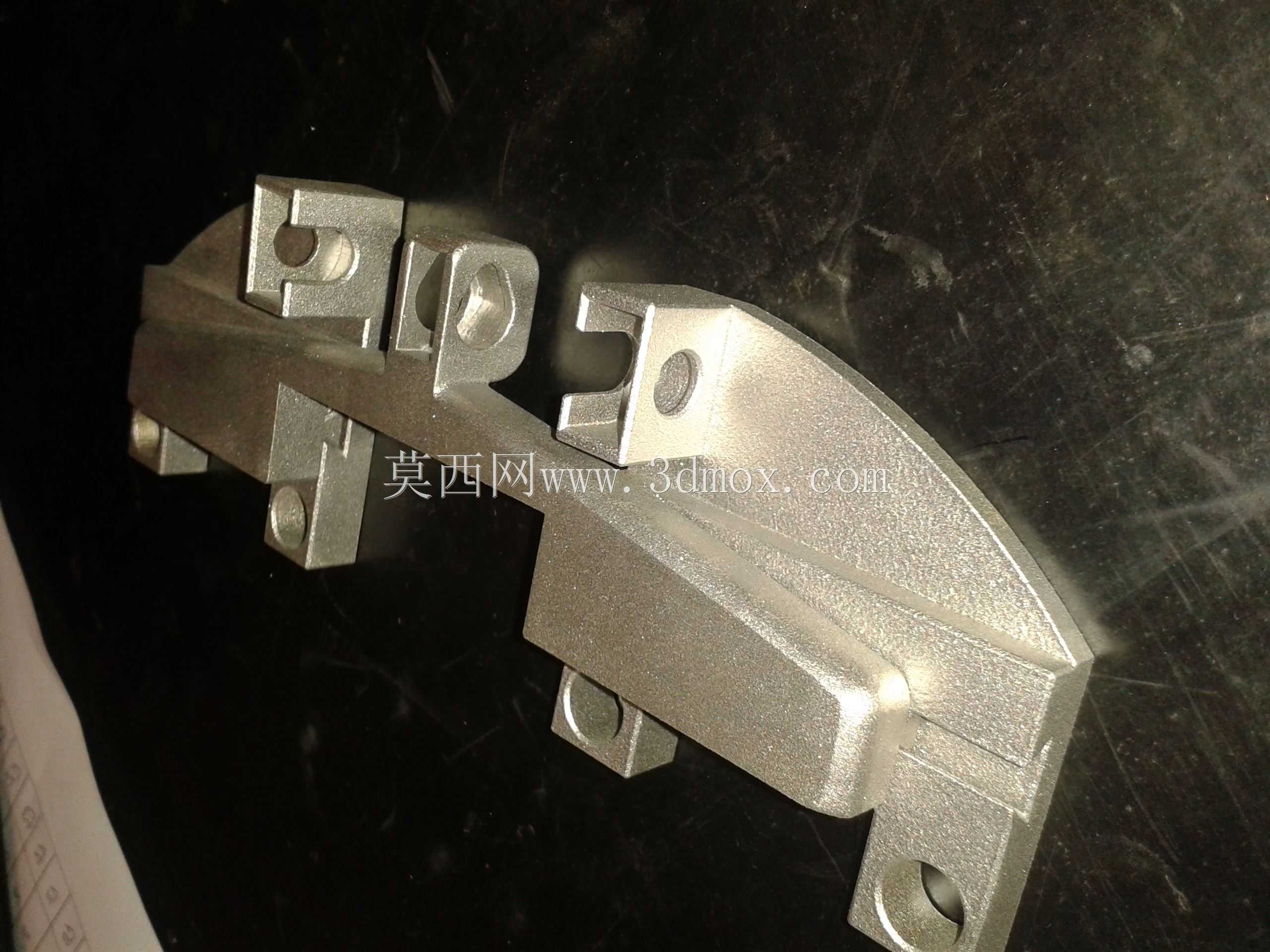

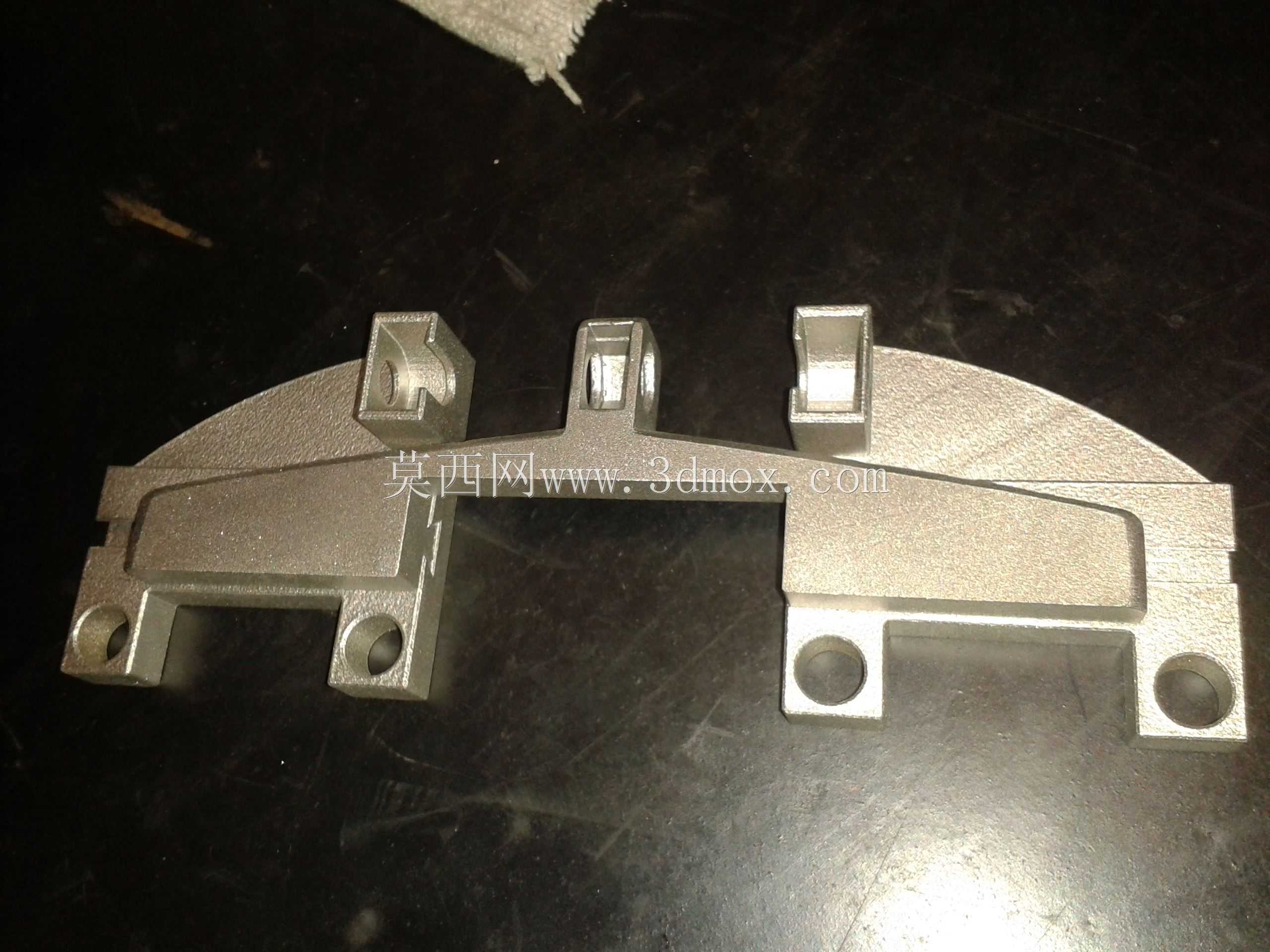

　　设计思路上，该构件强调少切削与快速迭代。主体承载件采用316L不锈钢通过3D打印成形，加强筋、安装凸台和局部让位结构可一体生成，不需要把立板、筋板和底板拆成多件再焊接，既减少焊接变形，也缩短单件试制周期。对于电蚀作业环境，316L材料在耐蚀性和表面稳定性方面更有优势，能够耐受工作液飞溅和潮湿工况，长期使用后基准面不易因锈蚀而损失定位精度。打印完成后仅需对导轨配合面、安装孔和定位面做必要精加工，其余非配合表面保留打印态即可控制成本。

　　安装边界需要重点校核。两条平行导轨的中心距决定整体抗倾覆能力，布置时应保证滑座在全行程内都不越出导轨有效支撑区；若调整行程靠近端部，滑块与导轨末端的安全距离必须保留，防止锁紧后受力点悬空。立板高度与厚度要结合侧向载荷确定，过高的立板会放大倾覆力矩，因此在立板背面设置连续加强筋，并让筋板延伸方向尽量贴合主要受力路径。导轨板上的孔位不能只考虑螺栓穿过，还要核对沉头或螺母让位空间，避免装配工具与立板、滑块发生干涉。

　　在实际选型中，这类Y形调整系统适合作为机床附件、夹具底座或检测工位的可调支撑，而不是大负载主传动轴。它的优势在于结构开放、观察和清理方便，操作者可以直接看到滑块位置和贴合状态；导轨下方留出的中空区域便于布置排屑槽、工作液回流管或电缆。若用于精度要求更高的场合，可在滑座侧面增加微调螺钉或顶推机构，把粗移动与微进给分开：先沿导轨快速推到近似位置，再用侧向螺钉实现小范围精确校正，最后锁紧固定。

　　建模时应把导轨孔族、滑块包络面和立板工作面作为关键特征管理。长导轨上的孔位建议用阵列驱动，以便调整孔距后整体更新；立板与加强筋过渡处要保留合理圆角，既符合打印工艺的应力分散要求，也避免尖角造成清粉困难。装配模型中还需检查滑块在极限位置时与导轨端部、紧固件和周边夹具的间隙，尤其在电蚀机内部，工具电极、喷嘴和丝架等周边部件运动空间有限，任何外伸轮廓都可能成为碰撞源。

　　总体来看，该结构不是追求复杂传动的自动化部件，而是一套强调可靠定位、便于制造和适应腐蚀环境的调整工装。通过平行导轨提供稳定导向，通过立板和加强筋形成侧向基准，再借助3D打印不锈钢实现一体化成形，能够在小批量、多规格的电蚀加工场景中降低专用夹具制作成本，并提高换型调整的重复定位稳定性。
