带定位底座的长柄餐勺成型工装

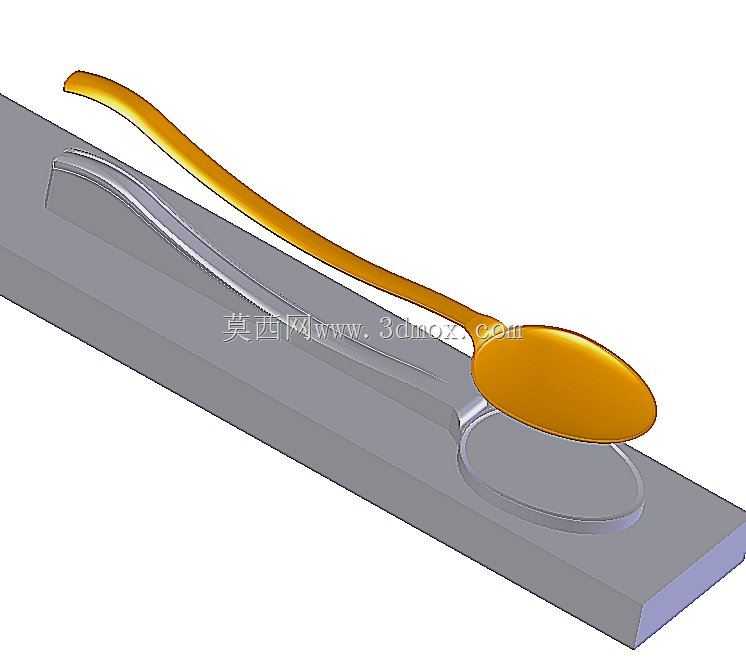

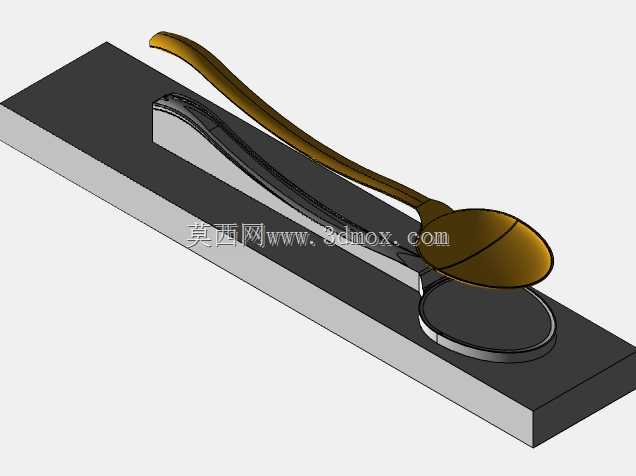

　　这套结构的核心并不是单独展示一把勺子，而是把勺体与下方的定位底座作为一套成型工装来处理。在日用五金与餐具冲压、抛光、检测工序里，细长柄类零件最容易出现的问题是柄部翘曲、勺头偏摆以及装夹基准不统一。如果直接夹持勺头，薄壁弧面容易受压变形；如果只压柄部，勺头在加工或检测时又会产生微量转动。底座上的凹槽正好对应勺头轮廓，长柄区域则开出连续浅槽，使零件放入后同时获得周向定位与轴向限位，操作者不需要反复找正，就能把工件稳定放置在工位上。

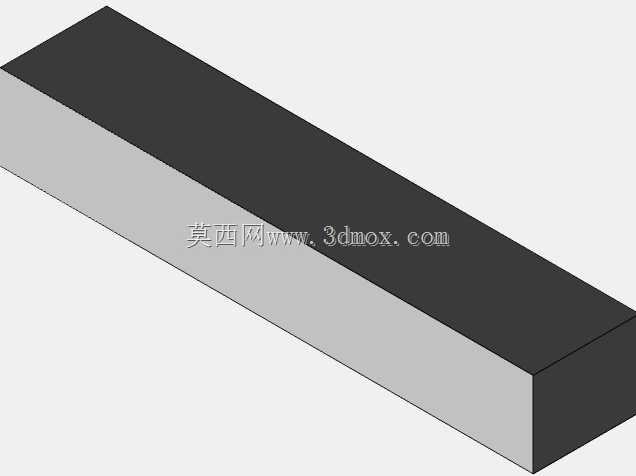

　　从实际产线布置看，这类工装可用于勺坯初成型后的边缘修整、表面抛光前的定位、激光打标时的姿态固定，也可作为三坐标或视觉检测的承载座。底座采用平直块状外形，是为了适配标准工作台面：底面可直接贴紧T型槽平台或磁力吸盘，侧面留出压紧空间，不需要额外设计复杂转接板。底座厚度需要兼顾刚性与取件便利性，过薄会在压紧时产生挠曲，过厚则增加无效重量并影响相邻工位排布。

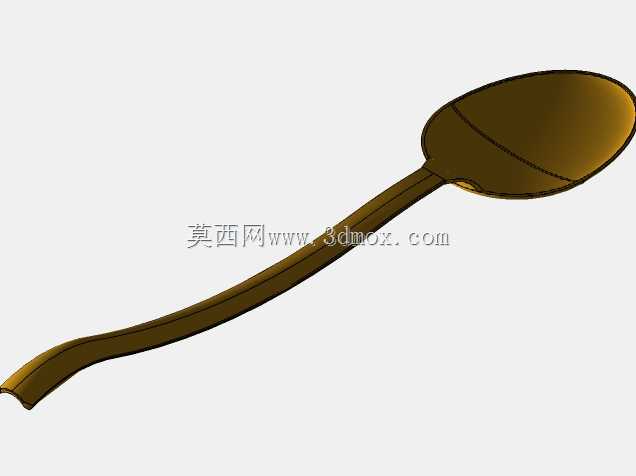

　　勺体本身的曲线由两段连续曲面构成：柄部从末端向勺头逐渐加宽，截面呈平缓拱形，既提高长柄抗弯刚度，也符合手持握持的人机关系；勺头部分为浅凹椭球弧面，边缘与柄部顺滑过渡，避免应力集中。建模时不能只做外观曲面，必须同步考虑壁厚均匀性。若勺头局部壁厚骤减，冲压后会出现明显反光不均；若柄部过渡圆角过小，抛光时纤维轮难以进入，还会在折弯处留下加工痕。

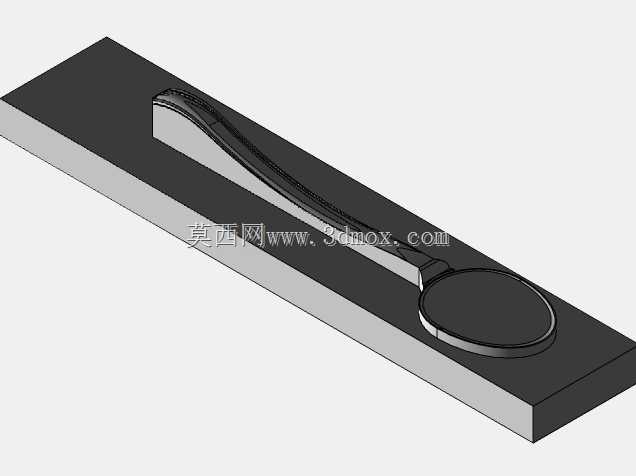

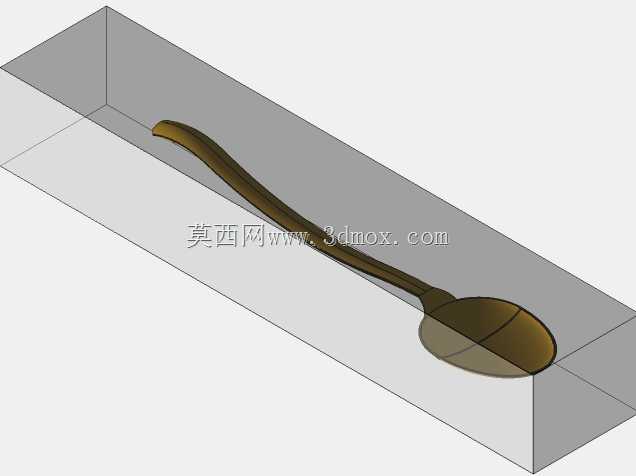

　　底座型腔与勺体之间预留的间隙需要按工序区分。用于成型或压紧时，间隙应控制在较小范围，保证定位重复精度；用于喷涂、烘干或检测时，可适当放大间隙，避免漆面接触或热膨胀导致卡滞。长柄槽末端不宜完全封死，开放结构便于碎屑、抛光膏和清洗液排出，减少因杂物垫起造成的定位误差。勺头窝座边缘应做微小倒角，取件时手指或吸盘可以从侧边进入，提高连续作业效率。

　　安装边界方面，底座长宽主要由勺体总长决定，两侧需留出夹具压板或快夹的操作距离；相邻多工位并列时，勺柄方向最好一致，便于机械手按同一姿态取放。若用于自动化线，底座一角可增加定位销孔或防呆缺口，防止人工装反。底面平面度是整套装夹的基础，若底面翘曲，即使型腔加工准确，工件放到机台上也会整体倾斜。因此在加工顺序上，应先完成底座六面精铣，再以底面和侧面为基准加工勺头轮廓槽与长柄槽，最后统一修配入口倒角。

　　结构验证时，重点观察三处位置：一是勺头弧面与窝座的接触是否集中在边缘支撑带，避免大面积贴合造成吸附；二是长柄槽是否只限制侧向位移，而不过度约束柄部自然弧度；三是取件路径上是否存在倒扣。对于薄壁餐具来说，工装的价值不在于把零件死死压住，而在于用最少的接触点提供稳定、可重复的定位，让后续打磨、清洗、检测都能围绕同一基准展开。
