18毫米波纹管配套线缆快拆卡扣

　　在小型数控设备、实验台架以及经常需要拆装工具的工位上，线缆与冷却管、吸尘管往往会随作业内容频繁切换。若采用扎带捆扎，每次更换都要剪断重扎；若用整体式护线套，穿线过程又会拖慢调试节奏。这款卡扣针对外径18毫米的波纹护套管设计，同时可夹持直径约6.5毫米的圆形电缆，核心目标是让两根管线在并排敷设时保持相对位置，又能在几秒内完成分离。

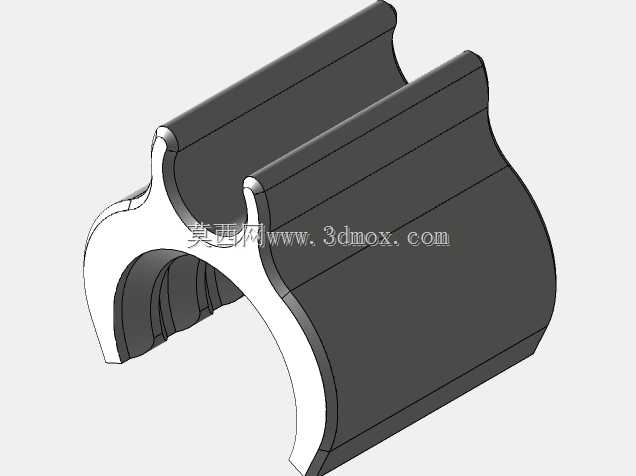

　　从结构上看，卡扣主体采用开口环抱形式，内侧对应波纹管的环形凹槽设置限位筋。装配时先将18毫米波纹管压入主卡位，波纹的峰谷会与筋位形成周向约束，避免卡扣沿管身自由滑动；再把细电缆按入侧向小卡槽，卡槽开口保留一定预紧量，使线缆外皮被均匀压住，不会因设备小幅振动而松脱。两个卡接位的开口方向经过错位布置，压入波纹管后，细电缆的取放不会带动主卡位张开，从而保证重复拆装时的夹持稳定性。

　　现场使用中，这类卡扣尤其适合MPCNC一类桌面数控装置。路由器主轴、限位信号线、吸尘波纹管经常需要在不同刀具或不同加工任务之间调整，把电源线与波纹管并在一起，可减少管线悬空摆动，降低线皮被运动件刮擦的风险。与螺钉固定式线夹相比，它不需要在机架上打孔，也不会在铝型材表面留下压痕；与缠绕管相比，它能在指定点位形成约束，而不是整段包裹，后期排查某一段线缆时更方便。

　　设计思路上，壁厚需要在弹性和强度之间取平衡。主卡位开口处承担反复掰开的变形，若壁厚过大，装配费力且容易在根部产生白痕；壁厚过小，则夹持力不足，波纹管受拉时卡扣可能窜动。边缘全部做圆角过渡，既避免3D打印层纹在压入时割伤线缆外皮，也减少操作人员快速换线时被锐边划伤的可能。外表面没有多余装饰筋，整体轮廓低矮，能够贴近设备框架安装，降低与移动桥架发生干涉的概率。

　　尺寸边界方面，主卡位按18毫米波纹管的实际外径和波距确定，不能简单按光管直径画圆，否则会出现卡不进或夹紧后压扁波峰的问题。副卡位按6.5毫米电缆设计，适合常见圆护套线；若线缆外径偏差较大，可通过调整卡槽开口宽度和内侧圆弧半径来适配。卡扣沿管身方向的宽度不宜过窄，否则容易在波纹管上偏转；也不宜过宽，否则会占用相邻弯曲段的空间。实际布置时，建议在直线段每隔一段距离放置一个，并在靠近接头、拖链入口或频繁弯折处增加点位，使线束在运动中保持平顺。

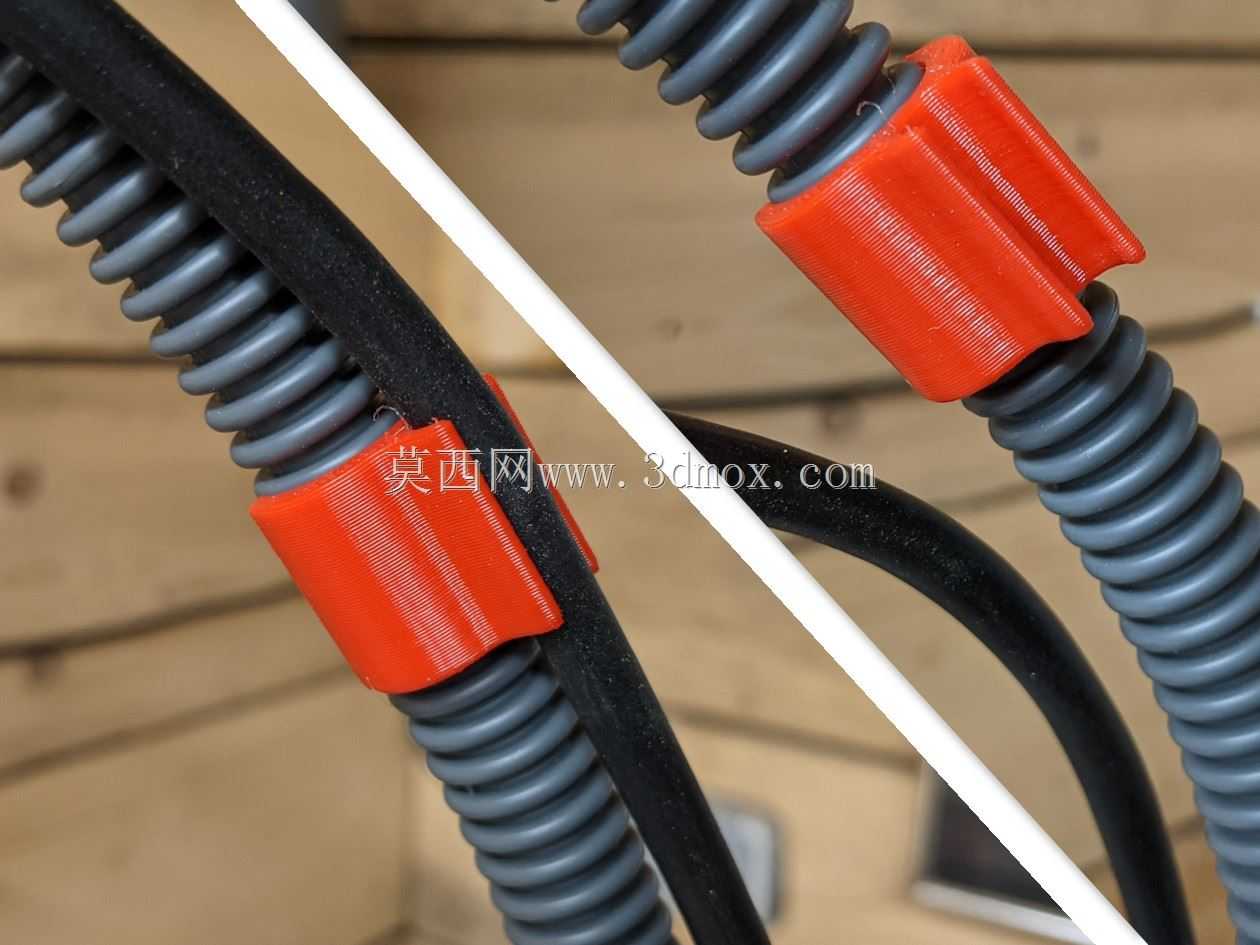

　　安装过程不需要专用工具。手持卡扣对准波纹管的波谷位置压入，听到轻微入位感后检查主卡位两侧是否完全包住管身；再将细电缆横向按入副卡槽，确认线缆没有被夹在开口缝中。拆卸时先把细电缆从副卡槽侧向推出，再从主卡位开口处施力掰开即可。由于没有螺纹、铰链等细小活动件，日常维护只需检查塑料是否出现疲劳发白、卡槽是否被切屑堵塞。在多木屑、多塑料碎屑的加工环境中，简洁外形还有利于用气枪直接清理。

　　建模时需要重点还原三处配合：主卡位与波纹轮廓的包角、副卡槽对电缆的压缩量、开口根部的过渡圆角。若用于打印验证，可先单件测试插拔力，再在实际管线上做拖拽和弯曲试验，观察卡扣是否旋转、滑移或自行脱开。对于需要不同线径组合的场景，可在保持外廓和安装逻辑不变的前提下，派生出不同副卡槽直径的系列件，使同一类布线方案覆盖更多设备。
