六角外丝直通对丝液压管路接头

　　在流体管路系统中，这类两端外螺纹、中部带六角拧动面的直通对丝接头承担着两段同规格或相近规格管路之间的刚性过渡连接任务，常见于液压站油路、气动控制回路、润滑系统、冷却水路、燃油输送管路以及中小口径工业管道的现场装配场景。其核心作用不是改变流向，而是在有限的直线安装空间内提供可靠的螺纹对接界面，使管道、阀块、泵体出油口或执行元件接口能够通过标准螺纹形成连续密封通路。

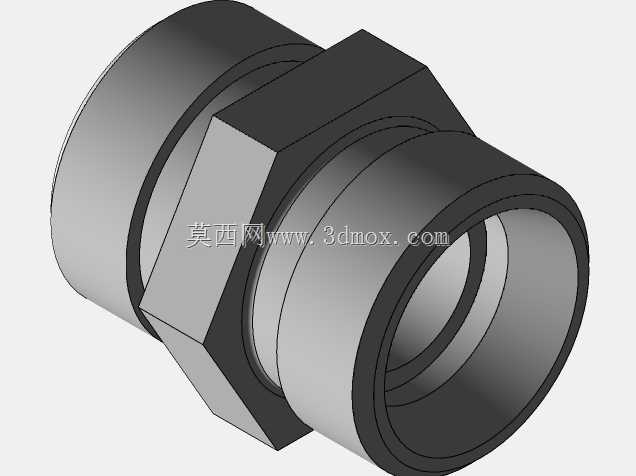

　　从结构上看，模型中部的六方柱体是整个零件的受力与装配基准。扳手拧紧时，扭矩直接作用于这一区域，避免螺纹段因夹持而产生压痕或变形。六方的对边尺寸需要与标准扳手空间匹配，过小会导致接触面压溃，过大则会在密集阀块或多管路并排布置时与相邻接头发生干涉。实际选型时，除了核对螺纹规格，还必须确认六方的最大外接圆直径以及两端螺纹的有效旋合长度，这些尺寸直接决定了接头能否在狭窄的安装边界内完成装配。

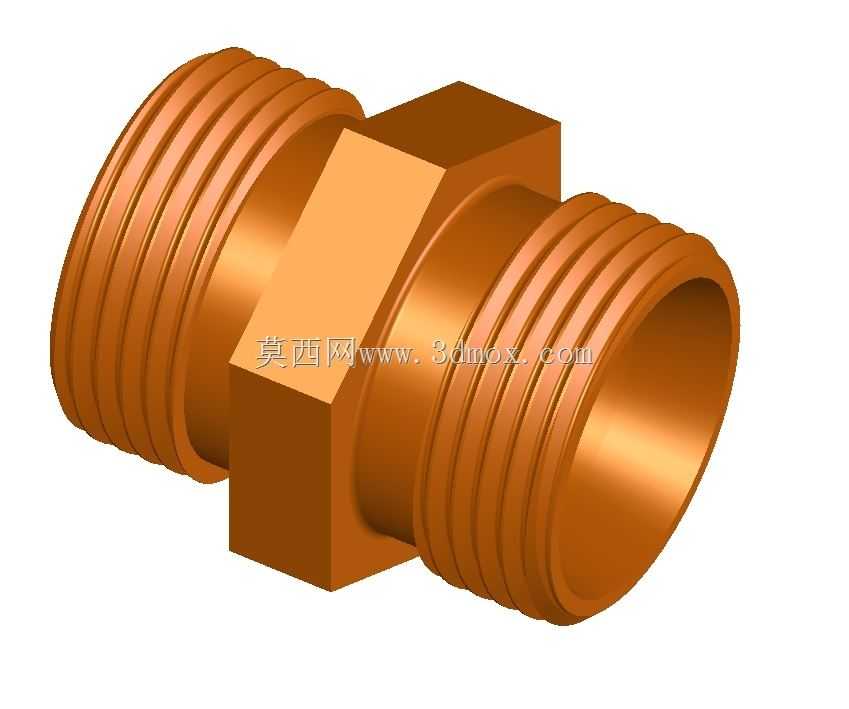

　　两端外螺纹段是实现连接与密封的关键部位。若采用普通圆柱管螺纹，通常需要配合密封圈、组合垫或生料带在端面或螺纹副处建立密封；若为锥管螺纹，则依靠螺纹牙型的过盈旋合形成密封。建模时应严格区分螺纹大径、中径、小径以及端部倒角，端部倒角不仅便于导入配对内螺纹，还能保护起始牙不受磕碰。螺纹根部与六方端面之间应留出退刀结构，保证车削加工时刀具能够顺利退出，同时降低应力集中。对于压力等级较高的应用，这一过渡区域的圆角处理尤为重要，因为液压脉冲载荷容易在截面突变处引发疲劳裂纹。

　　内孔通径的设计直接影响管路的流通能力。接头内部应尽量保持流道平滑，避免因孔径骤缩造成额外的压力损失和湍流发热。在满足壁厚强度的前提下，通径通常与对应管路的内径相匹配；若用于传感器或仪表取压接口，则可能需要较小的阻尼孔来减缓压力冲击。壁厚需要根据额定工作压力、材料屈服强度以及安全系数进行校核，尤其是在高压液压系统中，接头本体承受的不仅是内部静压力，还包括频繁启停带来的交变载荷。

　　材料选择取决于介质与工况。普通水、气回路可采用黄铜或碳钢镀锌件，其切削性能好、成本低；液压油系统常使用碳钢发黑或镀锌处理，以获得较高强度；腐蚀环境或轻量化场合则可能选用不锈钢。不同材料对应的螺纹公差、表面处理以及拧紧力矩存在差异，结构设计阶段就应将这些因素纳入考虑，而不能只关注几何外形。

　　安装边界方面，这类直通接头要求两端管路具有较高的同轴度。若配对管口存在明显偏斜，强行拧紧会在螺纹处产生附加弯矩，导致密封失效甚至螺纹断裂。布置管路时，应在接头两端预留足够的扳手操作空间，并在六方周围留出手指或工具进入的间隙。对于成排安装的阀组，接头长度和六方尺寸往往决定了阀块中心距的最小值；若空间受限，可通过缩短螺纹长度或采用矮六方结构来压缩整体尺寸，但必须重新校核拧紧紧固件时的强度。

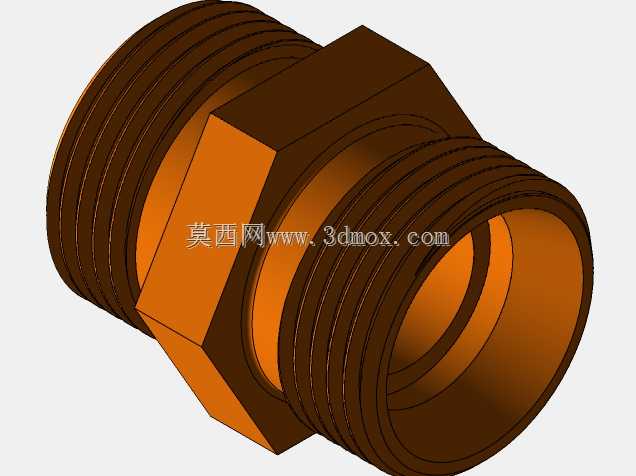

　　从三维建模角度看，该零件适合采用回转体拉伸与六方切削相结合的方式构建。先绘制半剖面轮廓并旋转生成主体，再在中部切出六方，最后以螺旋线或异型孔向导生成螺纹。建模过程中应保留端部倒角、退刀槽和内孔台阶，使数字模型能够直接用于工程图、装配干涉检查以及后续的数控加工参考。在装配体中验证时，重点检查两端螺纹旋入后六方是否与周边零件、管壁或其他接头发生空间冲突，并确认扳手在额定拧紧角度下不会被相邻结构阻挡。

　　总体而言，这种接头结构虽然简单，但其螺纹规格、六方尺寸、通径、壁厚和密封形式共同决定了管路连接的可靠性。设计时不能把它当作标准件随意替换，而应结合压力等级、介质特性、安装空间和维护频率进行综合判断，才能在实际设备中长期稳定运行。
