航模用加铝螺旋桨定位适配器结构

　　该零件主要用于小型航模动力输出端，承担电机轴与螺旋桨之间的转接、定心与轴向限位作用。在多旋翼、固定翼及小型电动飞行器中，电机轴径与桨毂安装孔往往并不完全一致，若直接套装，容易出现同轴度偏差、高速旋转抖动、桨叶锁紧失效等问题。该适配器通过内孔与电机轴配合、外圆柱面与桨毂配合，将动力稳定传递至螺旋桨，同时利用轴肩和定位段限制桨叶安装位置，使旋转中心与电机轴线保持一致。

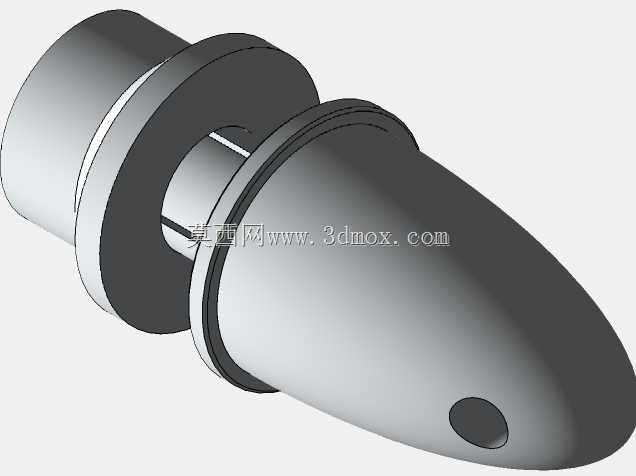

　　从实际使用场景看，这类转接件常见于5毫米轴电机与8.0毫米螺旋桨定位轴需求之间的匹配。零件左端为电机连接段，内孔可套装在电机输出轴上；中段设置环形轴肩，用于形成轴向支撑面，抵住螺旋桨或桨毂端面，避免桨叶在推力作用下过度贴合并影响拆装；右端为流线型整流罩结构，表面光滑过渡，可降低桨毂前方空气扰动，同时在外观上形成连续的气动外形。前端小圆孔可作为锁紧销孔、顶丝孔或辅助定位孔，用于与紧固件配合，防止适配器在高速正反转及振动工况下松脱。

　　结构设计上，该零件并非简单等径套筒，而是采用多段阶梯轴形式。靠近电机一侧的圆柱段保证与轴系连接的基础长度，中部凸缘提供明确的安装基准，后部锥状或弹头形外轮廓兼顾整流与减重。不同直径之间通过台阶过渡，使装配边界清晰：螺旋桨只能安装到指定轴肩位置，不能无限推入，从而保证桨面与电机端面距离稳定。对于航模设备而言，这一距离会影响桨叶平面度、锁紧压力以及整机重心附近的动力布置，因此轴肩位置需要在建模时严格控制。

　　外形尺寸与安装边界方面，模型呈现出紧凑的轴向布局，左端连接直径较小，中部法兰直径最大，右端整流段直径介于两者之间并沿轴向逐渐收束。实际装配时需关注三个边界：一是内孔与5毫米电机轴的配合边界，孔径过小会造成装配困难，过大则引入偏心；二是中部轴肩端面与桨毂接触面的平面度，该面若倾斜会导致桨叶压紧不均；三是右端8.0毫米定位段与桨毂孔的配合长度，过短会降低定心能力，过长则可能干涉桨帽或整流件。前端小孔的位置也应避开高应力区，并与紧固件规格匹配。

　　从受力角度分析，适配器在工作中承受电机输出扭矩、螺旋桨拉力、周期性振动以及启停瞬间的冲击。加铝材质有利于在较轻质量下获得较好的刚度和切削加工性，适合航模这类对重量敏感的场合。建模时应避免在轴肩根部形成尖锐尖角，适当设置过渡圆角可降低应力集中；外表面的流线造型虽然主要服务于气动整流，但也应保证壁厚均匀，防止局部过薄导致锁紧时变形。内孔开槽或缺口结构若存在，通常用于夹紧、避让或与轴上平面配合，能够提高周向固定可靠性。

　　在三维建模过程中，应优先建立回转体基础特征，通过旋转命令生成主体轮廓，再对法兰、定位段、前端孔和开槽等细节进行切除。回转轴线必须统一，所有配合面围绕同一中心轴建立，以保证后续工程图中同轴度、圆柱度和端面跳动要求能够清晰表达。对于需要机加工的部位，内孔、轴肩端面和定位外圆应设定合理的表面质量要求；非配合整流面可适当降低要求，以兼顾加工效率。装配验证时，可将适配器与电机轴、螺旋桨、锁紧件进行虚拟装配，检查轴向间隙、紧固件可达性以及桨叶旋转包络是否与机身或其他部件干涉。

　　该结构的价值在于把不同规格的动力接口标准化，使同一型号电机能够适配多种桨毂，或在更换电机时不必重新加工螺旋桨。对于结构设计人员，它是典型的小尺寸、高精度、功能集成型转接件；对于设备选型人员，则需要重点核对轴径、定位轴径、轴肩高度和总长度；对于三维建模从业者，该模型适合练习回转体建模、阶梯轴配合、孔位定位和装配约束。整体来看，零件虽小，但直接影响航模动力系统的定心精度、振动水平和飞行可靠性。
