薄型伺服执行单元结构设计方案

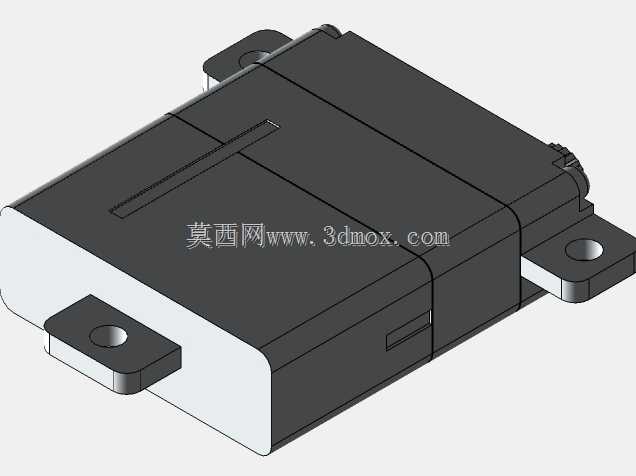

这款薄型伺服执行单元的结构设计，核心瞄准狭小安装空间内的精准动作控制需求，在桌面级小型自动化设备、智能锁具传动模组、小型机器人关节驱动、3D打印挤出机构进给、医疗采样设备位移控制这类对安装厚度有严格限制的场景中，这类薄型结构的执行部件能大幅压缩设备整体的堆叠尺寸，避免传统伺服体积过大导致的设备布局臃肿问题。从结构设计思路来看，整体采用一体化塑封外壳搭配金属安装耳的组合方案，外壳做了分模线隐藏处理，既保证内部电路板、减速齿轮组、驱动磁环的防护等级，又通过侧边带安装孔的固定耳实现快速装配，安装耳与主体外壳做了圆角过渡，避免装配时应力集中导致的固定位开裂。外壳表面预留的细槽是状态指示灯的导光位，无需额外开孔就能让内部LED的光线透出，减少外壳的密封薄弱点。从安装边界来看，整体主体为方正薄型块体结构，三个方向的固定耳分别向不同侧延伸，安装孔位做了沉台设计，装配后螺丝头部不会突出安装面，能实现贴平式安装，相邻安装的部件无需预留螺丝头部的避让空间，进一步压缩整体装配后的尺寸。功能特性上，这类薄型伺服内置位置反馈元件，可实现角度的闭环控制，相比同扭矩的传统标准伺服，厚度方向尺寸缩减近40%，内部减速组采用直齿加行星轮的组合传动方案，在有限的厚度空间内兼顾输出扭矩与回程间隙控制，外壳侧边的卡扣结构用于上下壳体的扣合，配合少量固定螺丝即可实现壳体的牢固连接，生产装配时可先扣合卡扣定位再锁付螺丝，提升装配效率。设计时还考虑了接线端的布局，接线接口设置在壳体侧端的凸起位，接线后线材不会超出主体的安装平面，不会和周边安装的其他部件产生干涉，外壳的边角全部做了R角处理，既避免装配时划伤操作人员，也能减少设备运行过程中边角磕碰其他部件导致的外壳破损。在实际选型适配时，这类薄型伺服不需要额外设计复杂的安装支架，直接通过三个固定耳的通孔即可锁付在安装基板上，安装面的平面度要求不高，固定耳的微小形变可抵消安装面的少量平面度误差，不会导致壳体变形卡滞内部传动结构。
