三格竖向玻璃隔断框架结构设计

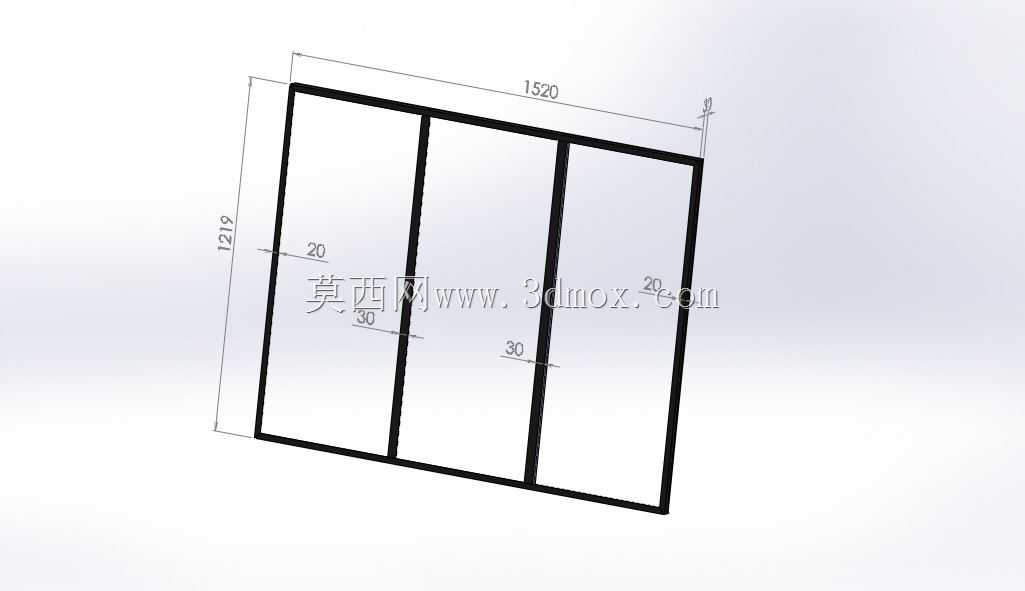

　　该结构以三扇等宽竖向单元组成连续隔断面，外轮廓控制在宽1520、高1219的矩形范围内，适合在有限开间内形成视线分隔而不完全压缩空间进深。框架采用黑色闭合杆件构成，外侧形成完整矩形边界，内部设置两根竖向中梃，将整体划分为三个狭长玻璃安装区。每根中梃相对相邻玻璃槽口保留约20的可视边宽，杆件自身厚度方向约30，这种比例既保证立面线条纤细，也为玻璃嵌装、密封压条和受力连接留出足够构造空间。

　　从使用场景看，这类构件常见于办公区、酒店卫浴、商业展陈或车间隔离区域。其核心作用不是承担建筑主体荷载，而是在既定地面、顶面和侧墙之间建立稳定的轻质分隔界面。三格划分能够降低单片玻璃的宽度，提升搬运、就位和后期更换的便利性；竖向线条也会在视觉上拉高空间，适合层高受限但希望保持通透感的位置。若用于干湿分离，框架槽口需要配合胶条或打胶形成挡水边界；若用于办公隔断，则可在玻璃表面增加磨砂、贴膜或百叶，以兼顾采光与隐私。

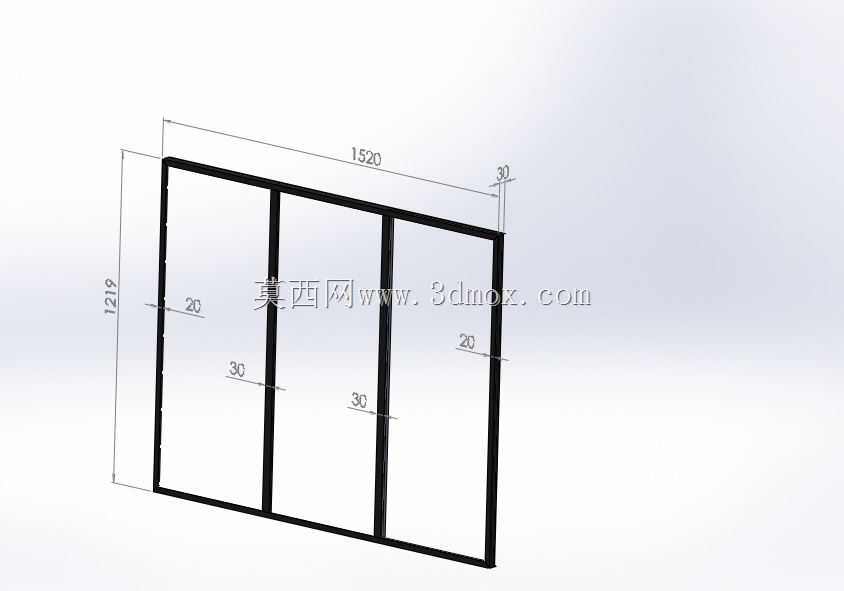

　　设计上优先考虑的是装配逻辑而非单纯造型。外框四边承担整体定位，竖向中梃将风荷载、人体倚靠或玻璃自重产生的局部作用传递至上下横框。由于整体高度大于单格宽度，竖向杆件在立面内呈连续受力状态，与上下横框交接处应避免简单对接，宜采用角码、螺钉或焊接后打磨的方式形成刚性节点。图中尺寸标注集中表达了外包边界和中梃位置，实际深化时还需确认型材断面、玻璃厚度、槽口深度、地台完成面以及吊顶或横梁连接点。

　　安装边界方面，1520的总宽意味着现场运输通道、门洞和电梯尺寸需要提前校核；1219的高度虽不算高，但仍需保证底部支撑面平整。若落地安装，底框下方可设置调节垫或薄型止水台；若顶部需要固定，应确认上方是否有可靠基层，避免直接固定在装饰扣板上。两侧与墙体交接处需预留伸缩和打胶间隙，以消化建筑施工偏差。三格玻璃在装入时应设置垫块，使玻璃重量落在框体指定位置，而不是让边缘直接接触硬质金属。

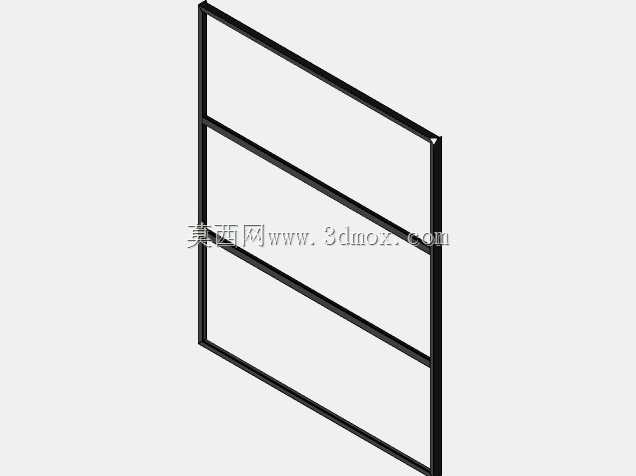

　　从三维建模角度看，该模型适合用于方案阶段的空间占位、立面比例确认和型材干涉检查。建模时可先建立外框矩形骨架，再按中梃定位生成内部杆件，玻璃面应略退后于框架表面，以反映真实压条和胶缝位置。若后续需要出工程图，还应补充节点剖面、玻璃规格、开启方式以及与墙地顶的连接详图。整体结构简洁，但越是简单的框架，越需要在槽口、公差、装配顺序和受力传递上处理清楚，否则现场容易出现拼缝不齐、玻璃受力不均或晃动等问题。
