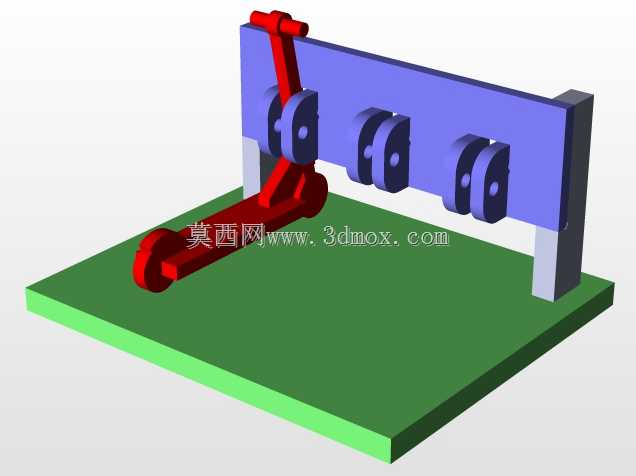

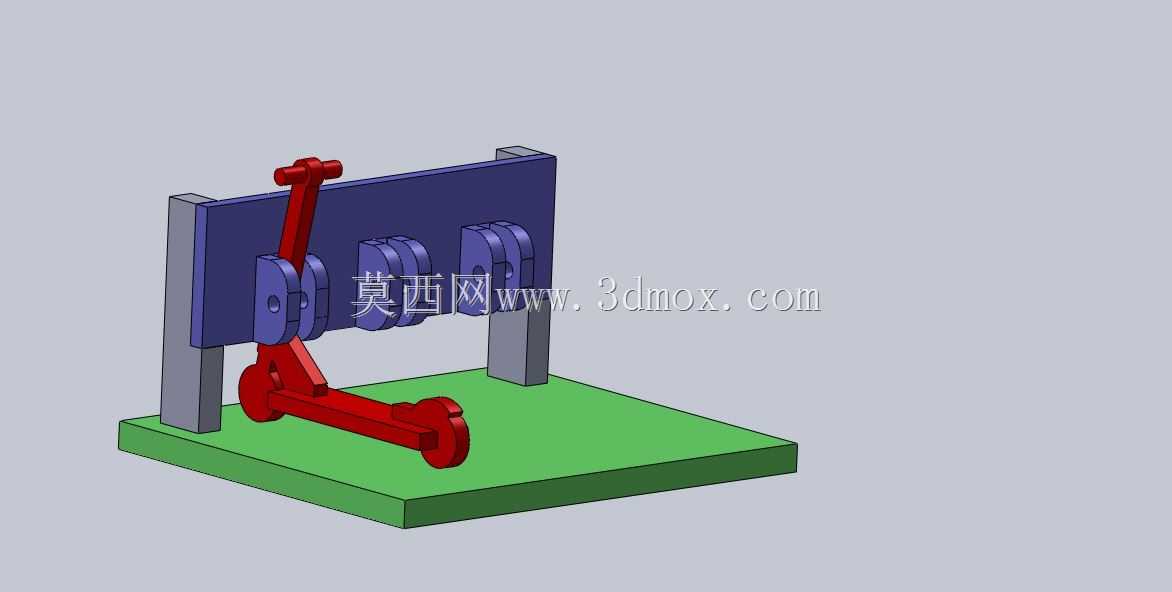

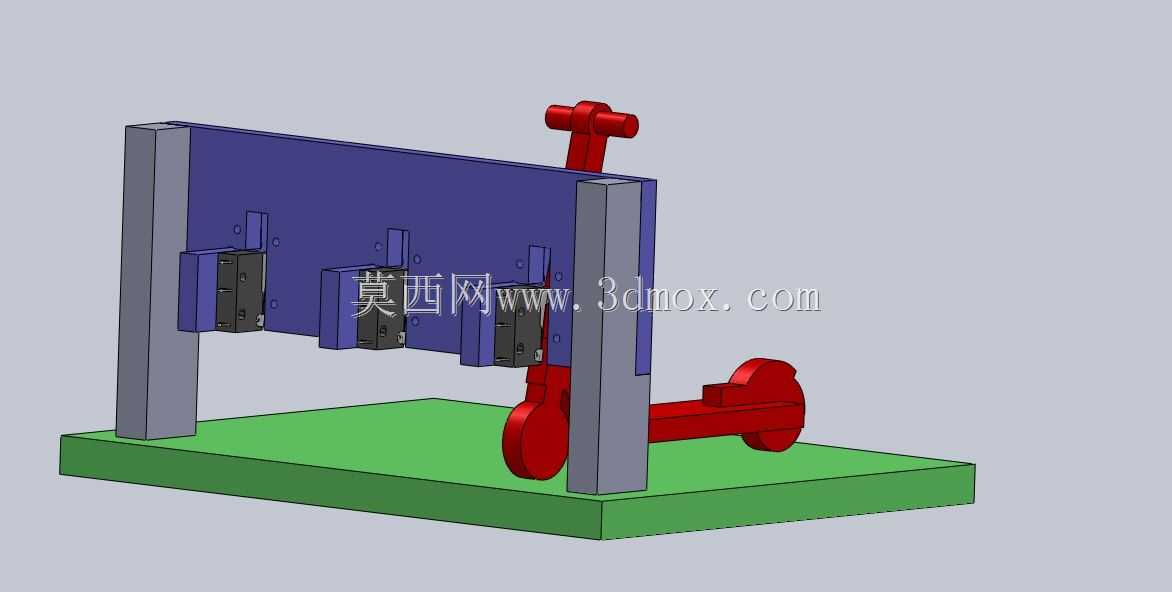

这套结构的核心定位是面向中学技术课程的实体演示教具,用来把抽象的平面连杆运动转化为可触摸、可操作的实物,帮助学生理解机架、连架杆、连杆之间的运动约束关系。整体采用分层式布局,底部是一块平整的矩形安装底板,承担全部构件的定位与支撑,所有立柱、铰接座都直接固定在底板上,安装时只需保证底板平面度,即可让整套机构获得稳定的运动基准。

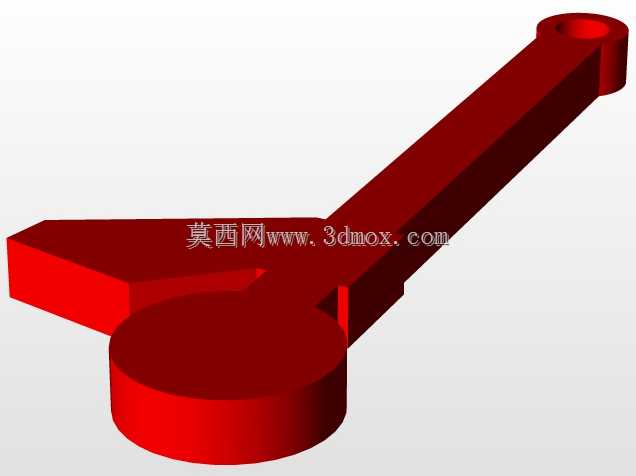

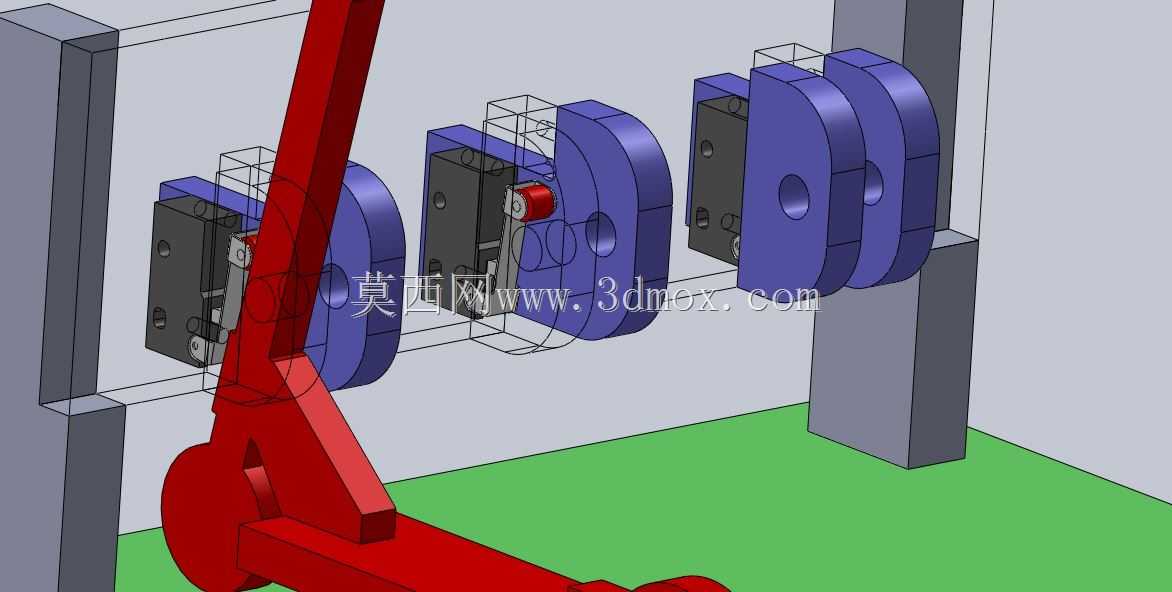

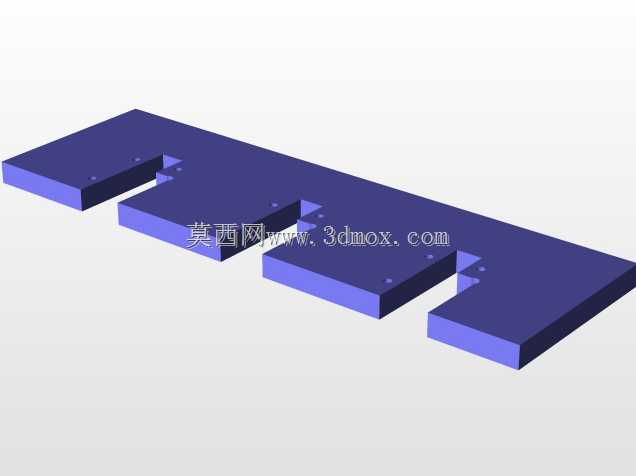

后侧竖立的挡板是主要的承载立面,板面上预留了三组同轴铰接位,中间位置用于安装踏板车的模拟轮体占位件,两侧则布置曲柄摇杆的回转支点。红色构件是整套机构的主动与传动部分,上方的短杆作为操作手柄,中段通过铰接销与后方立板形成转动副,下方延伸出的长连杆连接到底部的横向锁止摆杆,扳动手柄时,动力会沿着两组铰接点依次传递,最终带动底部摆杆完成抬起与落下动作。
在实际校园场景中,这类结构可以放大后用作学生踏板车的集中停放限位装置。底部摆杆落下时,能够嵌入车轮下方的空隙,限制车辆前后窜动;摆杆抬起后,车辆即可直接推入或推出停放位,不需要额外加装锁具,也能避免密集停放时车辆倾倒、相互磕碰。立板上的三组铰接位对应三个独立停放卡位,可同时容纳三台踏板车并排停靠,卡位间距按照常见青少年踏板车的车把宽度预留,相邻车辆取放时不会发生车把干涉。
从设计思路上看,模型没有采用复杂的齿轮或电控元件,全部运动依靠低副铰接实现,一方面是为了适配中学课堂的加工条件,杆件可通过激光切割板材或3D打印快速制作,铰接处使用标准销钉与垫片即可完成装配;另一方面,外露的连杆轨迹能够让学生直接观察死点位置——当手柄扳到极限锁止位时,上下连杆与摆杆的铰接点接近共线,此时外力作用在车轮上也不会轻易让机构解锁,这正是平面连杆机构在锁止类装置中的典型应用。
安装边界方面,底板的长宽决定了整套装置的占地范围,后侧立板高度需要高于车轮轴线,以保证铰接支点拥有足够的力臂长度。两侧支撑立柱不仅承担立板的竖向载荷,还能在机构受侧向冲击力时防止立板变形,立柱与底板之间采用直角定位,装配后需要校验立板与底板的垂直度,否则三组铰接轴会出现不同轴问题,手动操作时会出现卡滞。红色杆件的折弯角度经过运动校核,既保证手柄的操作行程在人手舒适的扳动范围内,也让底部摆杆的抬升高度足以越过车轮下缘,不会出现刮胎现象。
用于教学时,这套结构还可以拓展为受力分析案例:学生可在手柄处施加实测推力,再在锁止摆杆处测量阻挡力,结合各杆长度计算理论传动比,对比实物的摩擦损耗,理解机械效率的来源。杆件上的铰接孔统一采用标准孔径,方便更换不同长度的连杆,快速验证摇杆摆角与锁止行程的变化关系,不需要重新加工主体底板与立板。整体没有易损的高精度配合面,日常使用中只需定期在铰接销处添加少量润滑脂,即可长期保持顺畅的操作手感。
