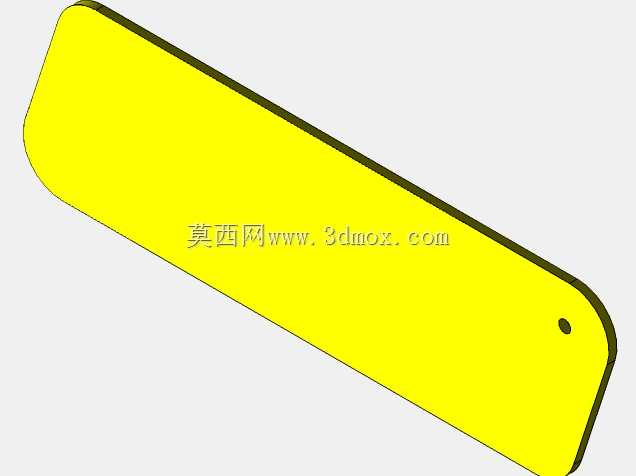

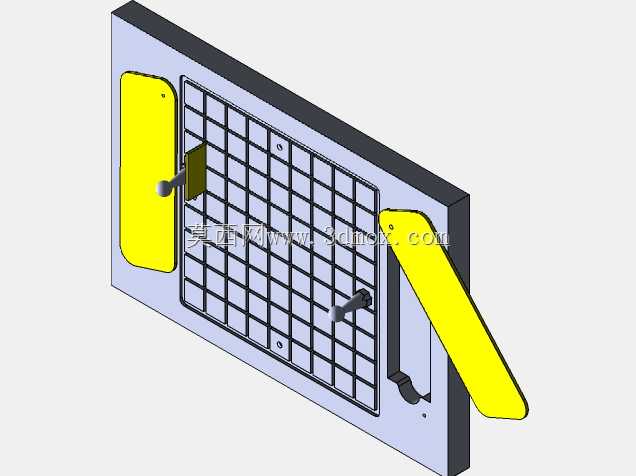

这套感应检测结构的核心载体是一块带规整方格栅格的立式安装板,栅格区域并非装饰结构,而是为光路穿行、感应点位标定预留的物理基准面,两个带黄色护罩的摆臂组件分别布置在栅格板的对角侧位,形成交叉式的检测覆盖区间。在自动化生产线的来料分拣工位,这类结构常被用于判别工件的通过状态、摆放姿态与轮廓边界:当工件从栅格板前方的检测通道经过时,摆臂端部的感应元件会随工件触碰产生小幅摆动,同时配合栅格形成的光路通断变化,将物理位置信号转化为可被控制系统识别的电信号,无需额外加装复杂视觉识别组件即可完成基础的在位检测与尺寸初筛。从结构设计逻辑来看,黄色护罩采用大圆角流线造型,一方面是为了覆盖摆臂的铰接转轴与内部走线,避免车间环境中的粉尘、

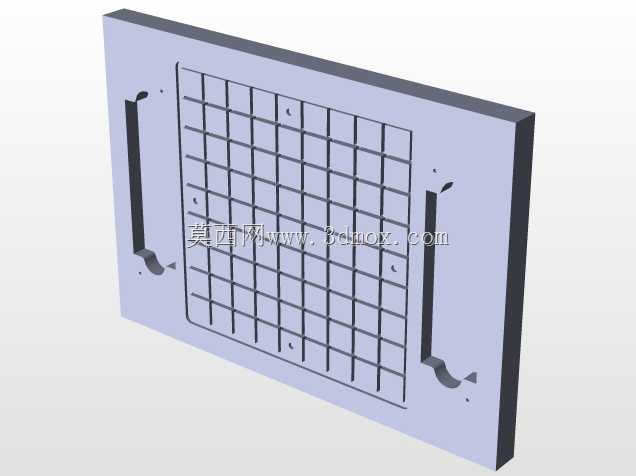

切削液侵入铰接副造成卡滞,另一方面醒目的配色也能在设备调试阶段让运维人员快速识别活动部件的运动范围,降低调试过程中的碰撞风险。摆臂与安装板之间通过短轴铰接座连接,铰接位置预留了足够的摆动间隙,摆臂的回转中心与栅格板表面保持固定间距,这个间距是根据常规被测工件的最大厚度设定的,既保证工件经过时能可靠触碰摆臂触发信号,又不会因间隙过小导致工件卡滞在检测通道内。安装板的整体外形为矩形板式结构,背部为平整安装面,可直接通过螺栓固定在设备机架的立式横梁或者工位旁的立式支架上,板体四周预留的沉头安装孔位形成了明确的安装边界:安装时需保证栅格板的平面度误差控制在合理范围内,避免板体倾斜导致摆臂摆动轨迹偏移,进而影响感应触发的位置精度。

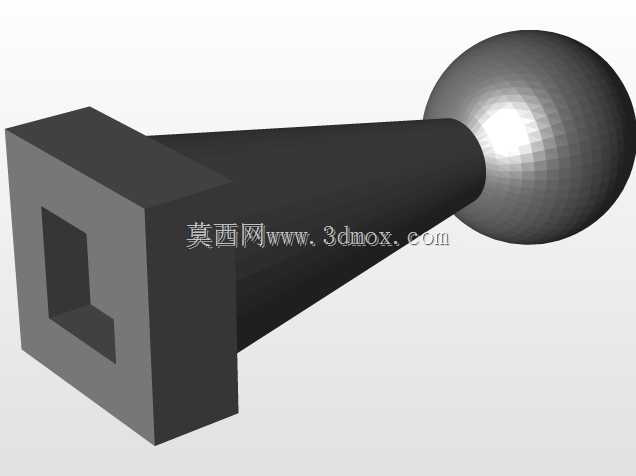

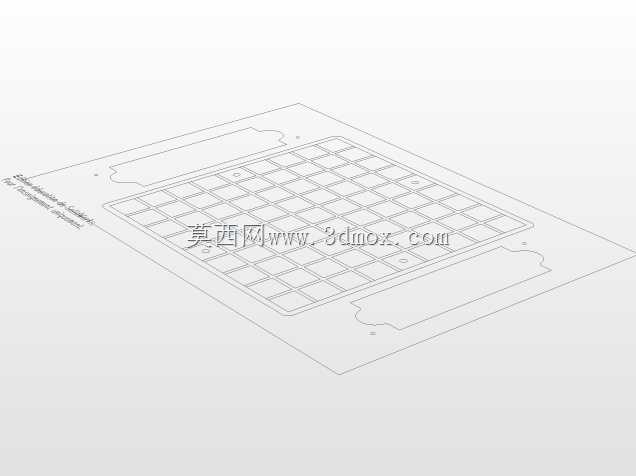

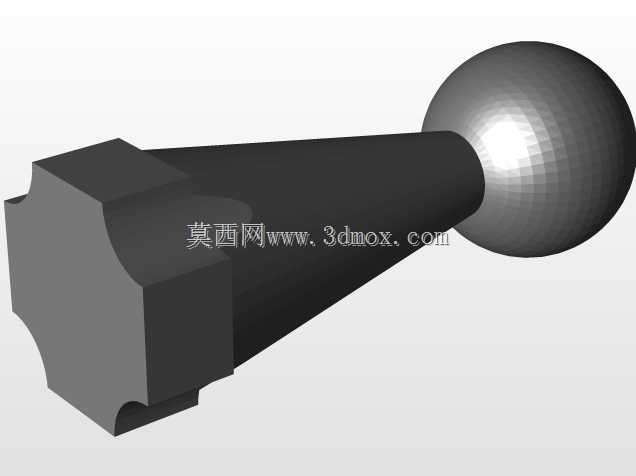

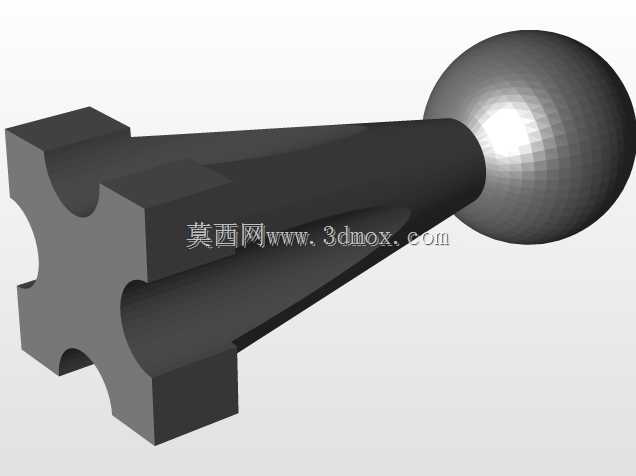

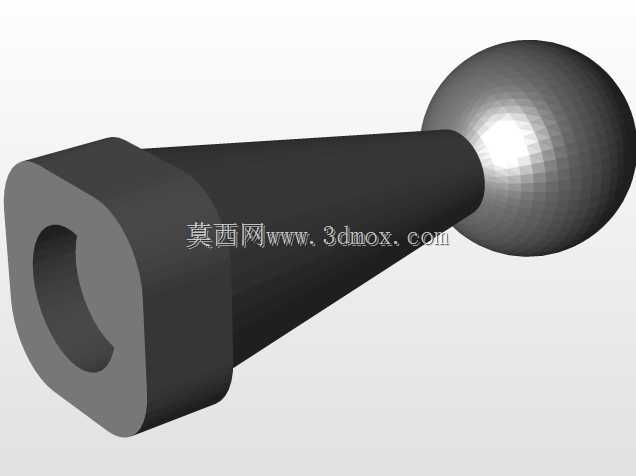

栅格本身的方格尺寸采用等间距均分设计,每个方格的边线都可作为感应点位的标定参考,在调试不同规格的工件检测程序时,可直接通过栅格计数快速换算工件的轮廓尺寸,无需反复使用量具进行现场测量。两个摆臂的长度存在明显差异,长摆臂负责覆盖检测通道的低位区域,短摆臂负责高位区域的触发检测,这种非对称布置能够适配不同高度尺寸的工件检测需求:当矮工件通过时仅会触发低位长摆臂,高工件通过时则会同时触发两个摆臂,控制系统可根据两个信号的触发组合逻辑判别工件的高度区间,直接完成简单的规格分拣。摆臂的端部设置有耐磨接触头,接触头采用非金属材质,在与工件频繁触碰的过程中不会刮伤工件表面,同时自身的磨损量可通过定期更换接触头进行补偿,无需整体更换摆臂组件。
安装板上栅格区域的四周设置有凸起边框,边框的高度略高于栅格平面,可在意外碰撞发生时为栅格面提供防护,避免栅格基准面被磕碰变形导致标定基准失效。在实际工位布局中,这套检测装置的安装位置需与工件输送面保持固定高度差,摆臂的初始下垂角度经过预设,在无工件触碰时摆臂靠自重保持在初始位置,感应元件处于常态信号输出状态,当工件推动摆臂偏转至设定角度时,内部感应开关触发状态翻转,信号上传至后端控制单元。整个结构没有采用复杂的传动组件,依靠铰接摆动与自重复位实现检测动作,故障率远低于带电机驱动的检测机构,非常适合焊接车间、机加工产线、包装流水线这类环境相对复杂、需要长时间连续运行的工况。在进行三维建模时,铰接位置的配合间隙、摆臂的运动包络面、安装板的孔位同轴度都需要重点校核,既要保证摆臂摆动过程中不会与栅格板、安装边框发生干涉,也要保证安装孔位与常规工业铝型材机架的孔距标准匹配,降低现场安装的适配难度。黄色护罩与内部摆臂基体采用卡扣加螺钉的双重固定方式,日常维护时拆开护罩即可快速检查铰接轴的润滑状态与感应元件的接线情况,不用整体拆卸装置即可完成常规维保作业。
- 上一篇:阿杜伊诺接口传感模块安装结构
- 下一篇:壁挂式红外感应传感装置结构设计
- 全部评论(0)
- 模板大小: 3.75 MB
- 售价:5金币
- 下载次数: 14
- 系统要求: SOLIDWORKS,AutoCAD,Other,STL,SOLIDWORKS
- 软件分类: 传感器
