机器人浇灌测试仪安放标识结构

　　该结构面向自动化浇灌测试工位中的定位与安放需求，核心作用是为测试仪提供稳定的承载基准，并通过机械边界约束被测对象或测试模块的放置位置，使传感器、执行元件与测试区域之间保持确定的相对关系。实际产线中，浇灌类测试往往伴随液体介质、定位重复动作以及近距离检测，若安放位置偏差过大，容易造成探针接触不可靠、感应距离漂移、测试节拍延长等问题，因此该类结构不能只看作普通支撑板，而应作为测试治具的定位界面来处理。

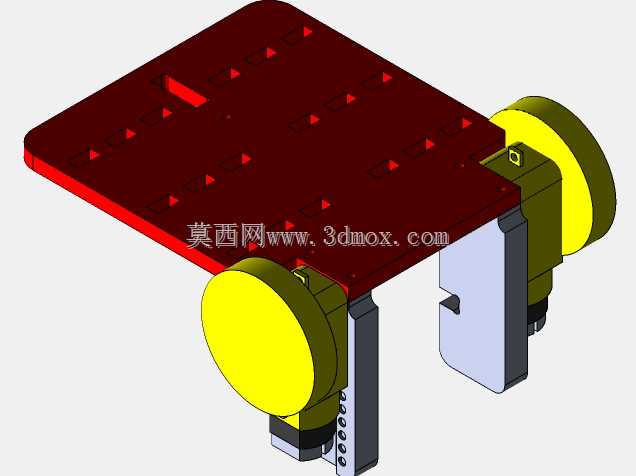

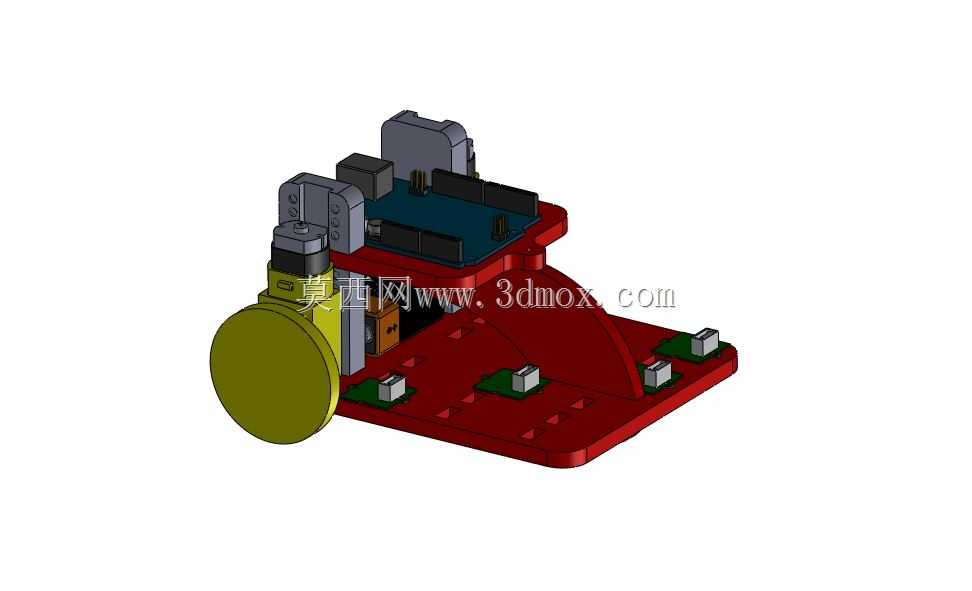

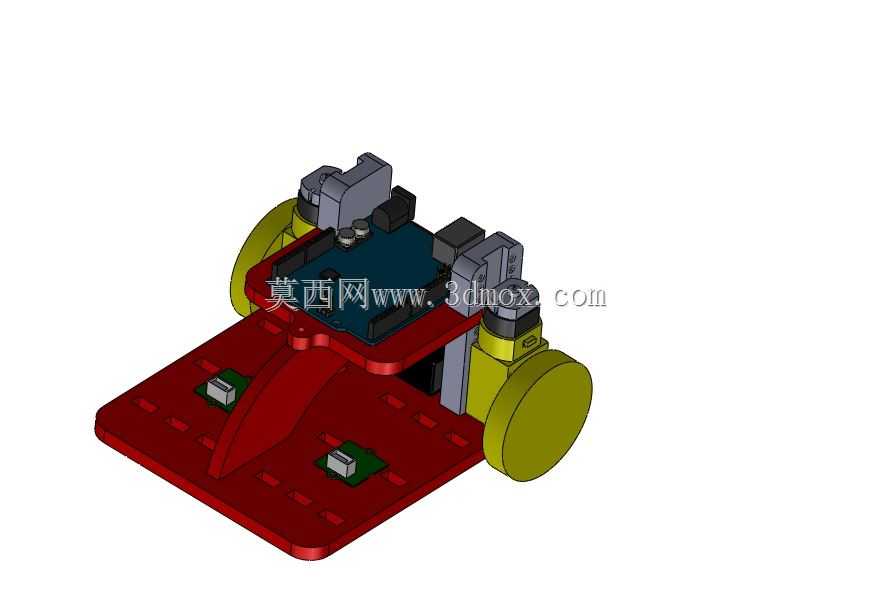

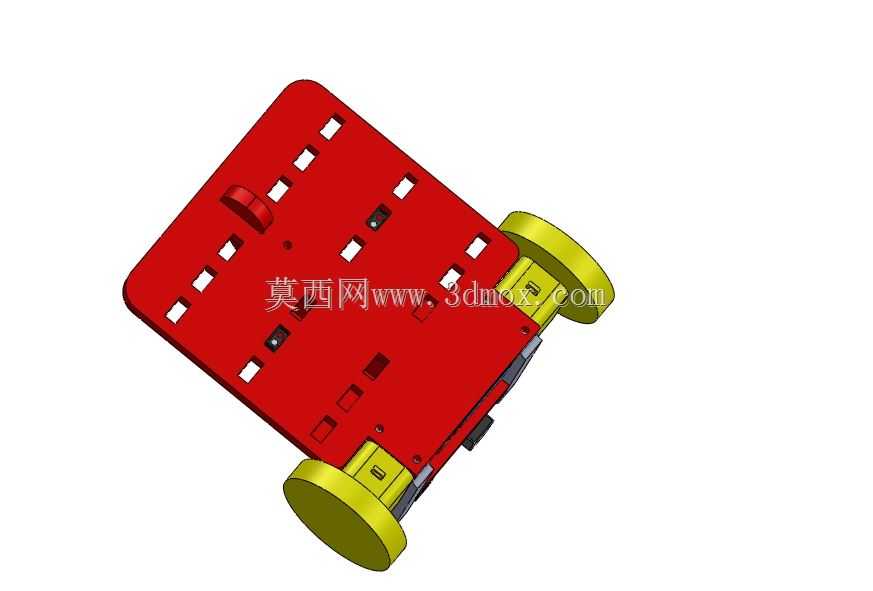

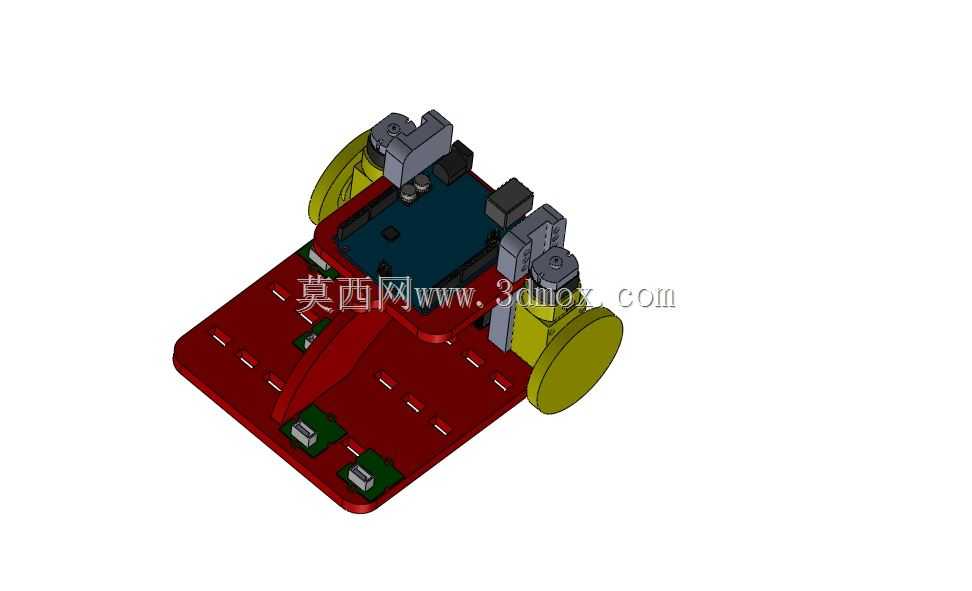

　　从结构组成看，红色承载板构成主要安装平面，板上设置了两处小型方形安装位，可用于固定感应元件、限位块或微型检测模块；中部凸起与分隔筋将承载区域划分为不同功能区，能够限制测试仪主体或相关组件的横向窜动。两侧黄色轮状部件并非单纯装饰，在机构方案中可承担移动导向、滚动支撑或被动定位功能，使整体在进入测试位时减少滑动摩擦，并与外部导轨、挡停面或工位槽口形成配合。上方灰黑色组件包含支架、压块与连接座，适合布置压紧、检测或电气安装元件，使测试仪安放后不仅有平面定位，也具备上部约束条件。

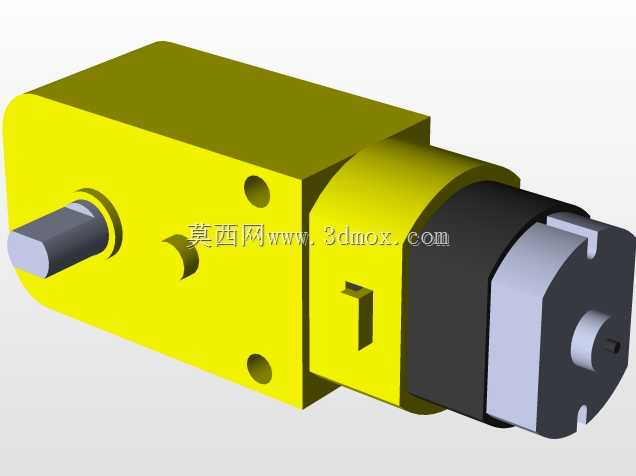

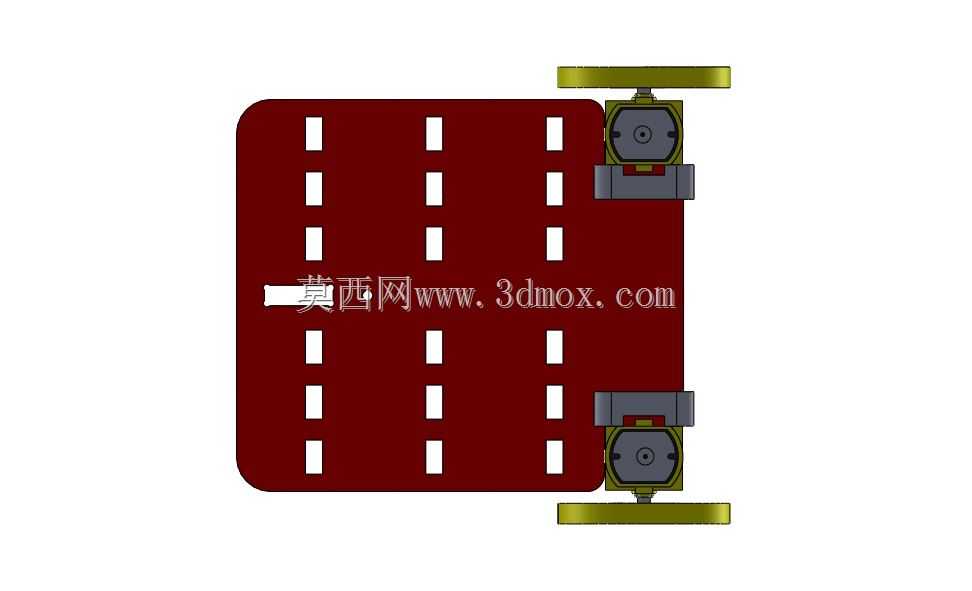

　　设计思路上，该结构优先保证重复定位一致性。承载板采用较宽的底面，可降低测试过程中的倾覆风险；板面开孔与槽位既用于减重，也为紧固件、走线和传感器调整留出空间。中部筋板在不显著增加厚度的情况下提升板件刚度，避免长期受压后出现局部凹陷。两侧轮体的轴线位置、外径与安装高度需要与工位导向面匹配，若轮径过大，会造成主体抬高并改变传感器检测距离；若轮径过小，则可能在导向槽内产生卡滞。上部支架的高度应结合测试仪实际轮廓确定，既要保证操作空间，又不能让压紧点远离受力中心。

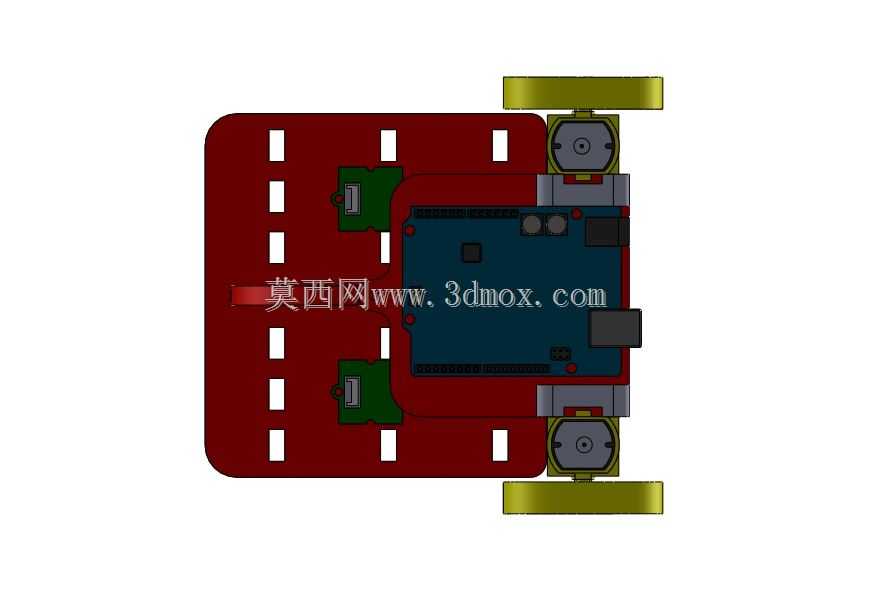

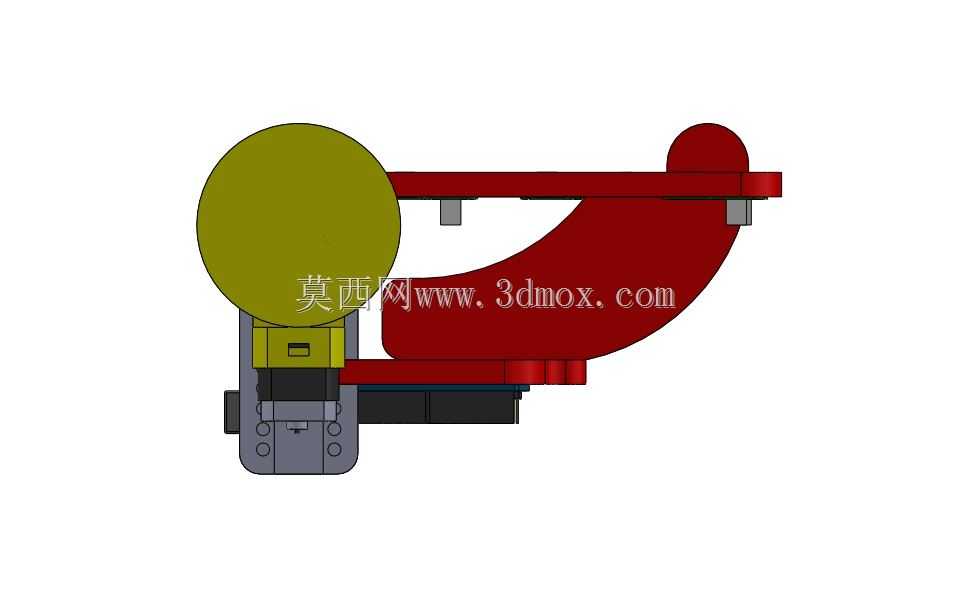

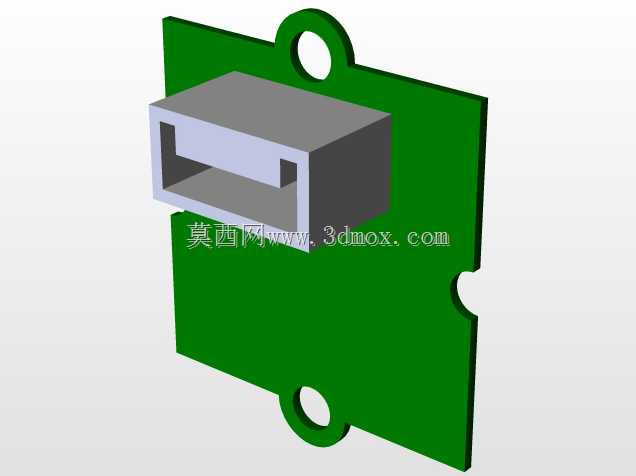

　　在安装边界方面，需重点控制承载板上平面到轮体最低点的高度差，该尺寸决定设备进入测试工位后的最终标高。两处方形安装位的中心距应与所选传感器或定位模块一致，安装面周围应保留扳手空间和线缆弯折半径。红色板体外缘到轮体最外侧构成宽度边界，在与导轨或护板配合时，单侧间隙不宜过大，否则会失去导向意义；也不宜过小，以避免加工累积误差导致装入困难。上部组件最高点决定了该结构在自动化设备内部的竖向包络，若周边存在机械手、管路或护罩，应按最大外轮廓进行干涉检查。

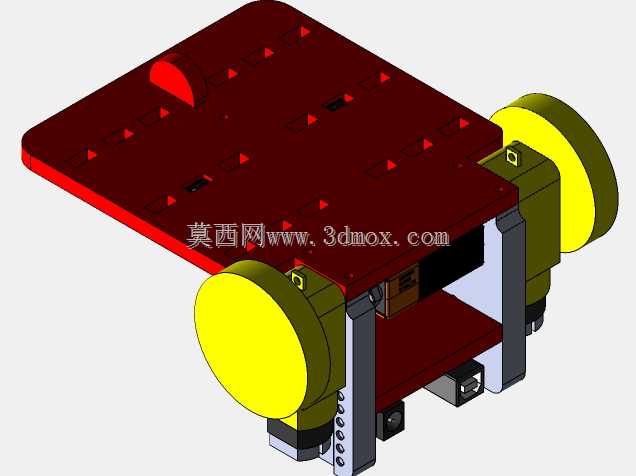

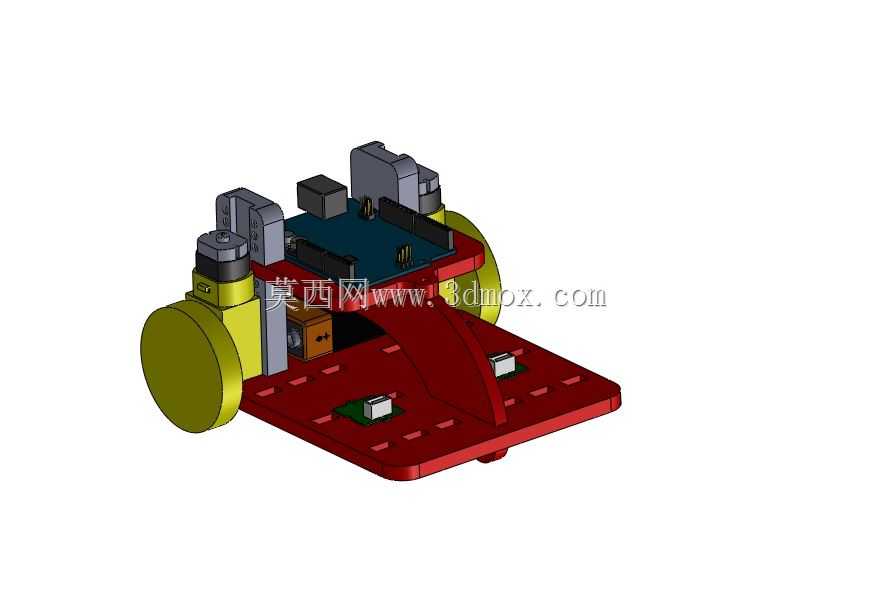

　　功能实现上，该安放标识结构可服务于机器人浇灌测试中的到位确认、位置识别和模块固定。传感器安装位可布置光电、接近或微动检测元件，用于判断测试仪是否放到位；承载面上的凸筋和挡边承担粗定位，上部支架则可扩展压爪、快夹或读取装置。对于需要频繁取放的测试场景，轮式支撑能降低人工或机器人上下料阻力，使安放动作更顺畅；对于固定测试场景，轮体也可作为调整支承，通过偏心结构或垫片修正整体水平。

　　结构建模时应将承载板、轮体、支架和传感器座分别建立独立特征，便于后续按加工件、标准件和外购件拆分。板件上的安装孔建议配合公差与实际紧固件匹配，定位面应减少大面积贴合，可通过凸台或加工面控制平面度。轮轴位置需要与支架孔位保持同轴，两侧轮体直径差过大会导致安放后倾斜。若后续用于液体环境，还应在板面增加导流斜面或排液缺口，避免积液影响检测稳定性。整体来看，该模型适合用于机器人测试工位的治具方案验证、传感器布局校核以及自动化上下料路径检查。
