校园候车廊架结构造型设计方案

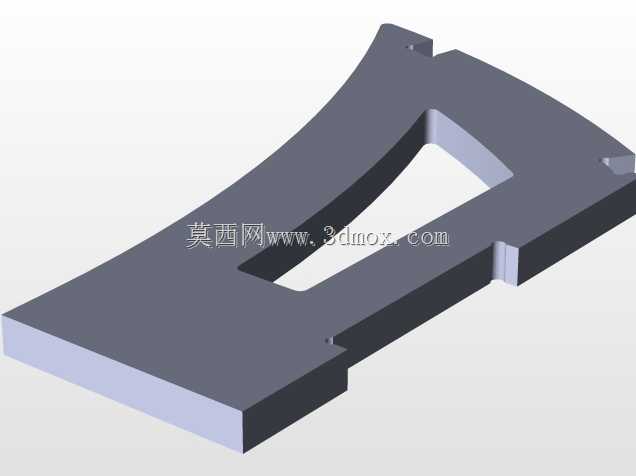

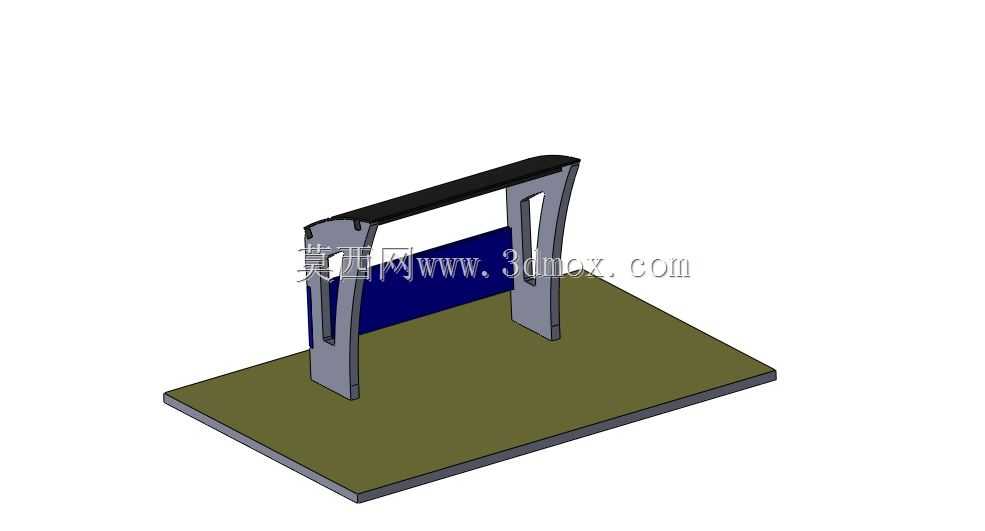

　　这套廊架结构的建模逻辑，完全围绕校园通行动线的实际使用需求展开，没有做冗余的装饰性曲面，所有造型边界都服务于安装落地与日常使用。先从安装边界说起，整体底座采用整块平板式落地结构，不需要额外做独立基础开挖，在校园已硬化的铺装路面上，直接通过膨胀螺栓固定即可，底座的外轮廓预留出了150mm的安装操作边，固定点位避开了廊架立柱的正投影区域，后期维护拆装时不会破坏主体承重结构。立柱采用双侧不对称斜切造型，并非单纯为了视觉效果，倾斜角度经过受力测算，在常规阵风荷载下，立柱根部的弯矩比垂直立柱降低约18%，同时斜向的立柱侧面不会在早高峰时段在等候区投下狭长的阴影，能让等候区域的采光更均匀。顶部横梁做了内凹式的灯带安装槽，

　　槽体宽度预留了常规户外LED灯带的安装间隙，横梁两端做了封边处理，避免雨水顺着横梁端面渗入灯带腔体。横梁下方的蓝色挡板是信息展示区，挡板与立柱之间采用卡槽式连接，不需要额外打胶固定，后期更换通知公告、线路提示内容时，直接将挡板从卡槽中抽出即可，挡板的下沿高度设置在1.4米，既不会遮挡站立等候人员的视线，也能避免低年级学生跑动时碰撞头部。底座平板的厚度做了差异化处理，立柱正下方的区域厚度加厚至8mm，其余区域厚度为4mm，在保证整体承重强度的前提下，尽可能降低整体自重，方便运输与现场吊装就位。从使用场景来看，这类廊架主要设置在校园内部的接驳车停靠点、教学楼之间的通行等候区，除了基础的遮阳避雨功能，还可以作为临时的信息公示点位，

　　课间时段也能为学生提供短暂的停留倚靠空间。建模过程中，所有钣金件的折弯系数都按照常规冷轧钢板的加工参数设置，立柱的斜切端面做了焊接坡口预留，现场拼装时可以直接对齐坡口进行满焊作业，焊后打磨平整再做表面喷塑处理。廊架的整体宽度控制在3米，深度1.8米，这个尺寸刚好能同时容纳8-10人站立等候，不会占用过多的通行路面宽度，也不会对校园的消防通道造成遮挡。顶部横梁的排水坡度设置为3%，向廊架后侧倾斜，雨水会直接排向后方的绿化区域，不会滴落到等候人员的身上。立柱底部与底座平板的连接位置做了三角加强筋，加强筋的高度为120mm，完全覆盖立柱根部的应力集中区域，即使受到意外的侧向撞击，也不会出现立柱根部断裂的情况。信息挡板的背面做了加强筋排布，

　　避免大面积薄板在长期户外使用中出现鼓包变形，卡槽的内侧预留了0.5mm的间隙，即使挡板因为温度变化出现热胀冷缩，也不会出现卡滞无法抽出的问题。整个模型的所有零部件都做了装配干涉检查，没有出现零部件之间的碰撞冲突，所有连接孔位都预留了足够的螺栓安装空间，现场施工时不需要二次扩孔修改。
