校园课桌椅组合三维结构设计

　　这套课桌椅组合的建模重点并不在复杂曲面，而在于把日常教学场景中最容易被忽略的受力、间隙和堆叠关系还原清楚。桌面采用矩形薄板结构，四周边缘做了轻微收边处理，既可以在实际生产中通过折弯或包边提升板面刚性，也能避免学生使用时被锐边划伤。四条桌腿从桌面四角附近向下延伸，靠近上端的位置通过弯折形成外张姿态，这种处理不是单纯为了造型，而是为了扩大底部支撑多边形，让桌子在学生倚靠、侧向推挤或地面不太平整时仍保持稳定。桌腿之间没有设置横向连杆，留出的腿部空间更充裕，学生入座后膝盖不会顶到横撑，打扫时也便于腿部伸入。

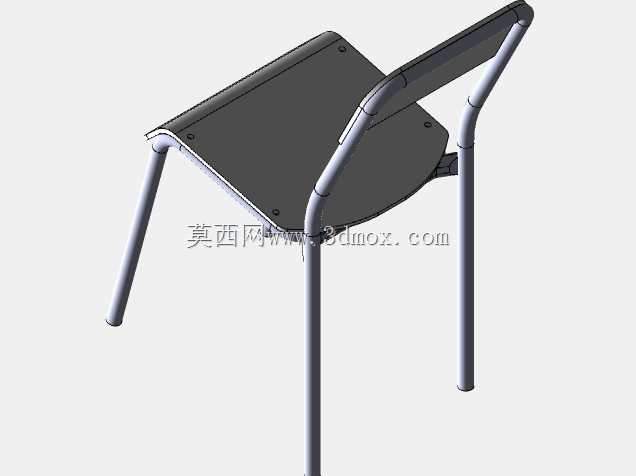

　　椅子部分采用薄壁座面与靠背分离的结构形式。座面边缘带有小幅下翻轮廓，能够分散臀部承压面积，久坐时不会因边缘过硬产生明显硌压。靠背为窄长板式构件，通过两根向后倾斜的金属管与椅座框架连接，倾角并非随意设定，而是贴合学生书写时上半身微向后靠的姿态，使腰背获得基本支撑。椅腿同样采用圆管弯折成型，前腿直接向上延伸并支撑座面，后腿则继续向上形成靠背立柱，整椅管件数量少、焊缝集中，适合批量弯管与焊接加工。

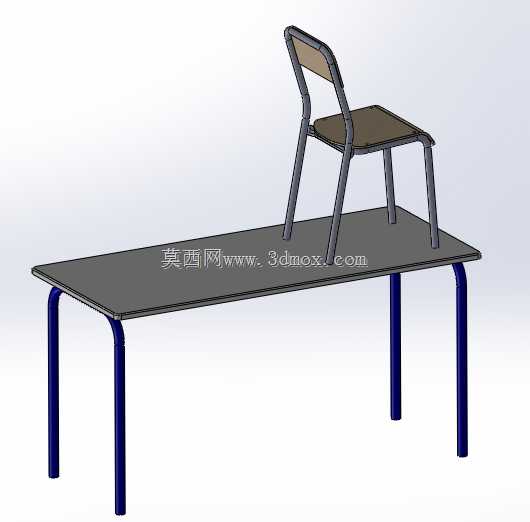

　　从使用场景看，这类桌椅主要面向普通教室、实训中心、自习室和临时培训点。模型中椅子被放置在桌面上的状态，对应了教室日常清扫、地面打蜡或假期集中堆放时的典型操作：将椅子翻起后架在桌面，可减少地面占用面积，便于清洁设备通行，也能降低椅腿长期接触潮湿地面造成的锈蚀风险。建模时需要特别关注椅脚与桌面的接触位置，若接触点过于靠近桌边，椅子容易侧滑；若过于靠内，则会影响叠放效率。合理的接触区应落在桌面承载能力较强的区域，并让椅子重心投影落在桌面轮廓内部。

　　结构设计上，桌腿与椅腿均采用等截面圆管，便于在三维软件中通过扫描和镜像快速建立主体，再对端部进行圆角或封头处理。板面与管件的连接区是建模时需要细化的部位，实际生产中可通过焊接片、铆接螺母或塑料连接件实现固定。若用于钣金或钢木家具生产，还需在板面下方预留加强筋或预埋螺母位置，避免螺丝反复拧入后造成板材松动。座面与靠背如果采用木质或人造板材，边缘应预留封边厚度；若采用塑料件，则要考虑拔模斜度和加强筋布置，不能只按外观片体建模。

　　安装边界方面，桌子的占地轮廓由四条桌腿底端决定，外张式腿型会使底部占地略大于桌面投影，因此在成排布置教室通道时，不能只按桌面尺寸计算排距，还要把椅腿后移和学生就坐所需的腿部空间计入。椅子推入桌下时，座面前缘与桌下横梁、桌腿内侧之间需要保留足够间隙，防止学生衣物或书包被夹住。桌面高度、座面高度以及两者之间的高差应形成合理比例，桌面过低会导致书写时驼背，过高则会使肩部悬空。模型虽然未直接标注人体尺寸，但从管件弯折角度和板面相对位置可以看出，其比例关系围绕基础教学坐姿建立。

　　从三维建模角度看，完成这类产品时应先确定地面基准和人体就坐中心线，再依次搭建桌腿、桌面、椅座、靠背和连接管件。管件弯折处应保持统一半径，避免在工程图中出现无法采购或难以弯制的异常圆角。板面与管件相交处不要简单做布尔合并，而应保留实际连接片、焊缝或紧固件位置，这样后续出工程图、统计材料和制作焊接工装时才有依据。对于需要进行教室排布的项目，还可以把桌椅分别做成子装配，通过阵列、偏移和旋转快速模拟多排布置，并检查通道宽度、视线遮挡以及椅子翻起后的干涉情况。

　　整体而言，这套模型的价值在于呈现了教学家具中最基础的结构逻辑：用最少的管件形成稳定支撑，用简洁的板面满足书写和就坐需求，同时兼顾清扫叠放、批量制造和空间布置。对结构设计人员来说，真正需要控制的不是外观复杂度，而是管径、壁厚、弯折角、连接点位置、支撑跨距和人机尺度之间的平衡。
