阿杜伊诺接口传感模块安装结构

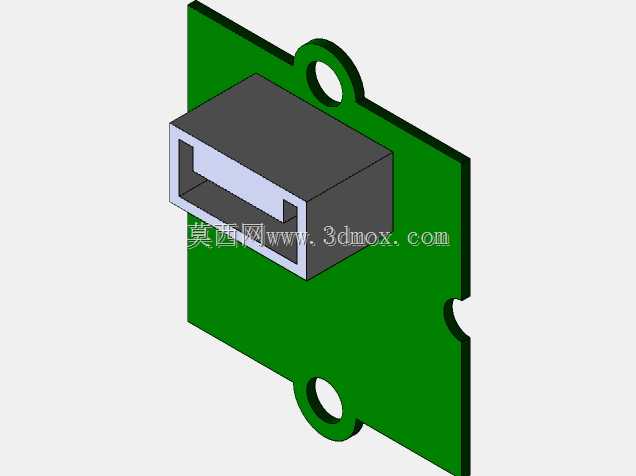

　　该结构件面向小型电子检测装置的板载集成需求，主体由绿色安装基板与灰黑配色的接口插接座两部分构成，整体采用等轴测视角呈现，能够清晰表达装配关系与空间占位。基板轮廓并非规则矩形，而是根据安装环境做了局部切边与异形避让：上方保留一个带圆孔的圆形凸耳，下方对应位置同样设置圆形安装耳，侧边则开出半圆弧缺口，用于穿过线束、定位柱或相邻壳体的卡扣结构。这种非对称板形设计说明该模块并非独立使用，而是嵌入到某个紧凑腔体内部，周边存在螺钉柱、侧壁、走线槽等约束。

　　接口部分位于基板中央偏左，外形为近似长方体的插接壳体，前端开有矩形插槽，槽内可见分隔筋，用于限定插头插入方向并防止反插。壳体四周以直壁为主，边角略带拔模斜度，符合常见塑壳接插件的成型特征。接口底部与绿色基板贴合，建模时可将其视为独立子装配体，通过定位柱或卡扣固定在板面上，再由焊点或紧固件完成最终连接。对于结构工程师而言，这类模型的重点不在曲面复杂度，而在接口高度、插槽开口方向、板边到安装孔的距离，以及模块装入整机后与外壳开孔的对中性。

　　从实际用途看，该模块可作为阿杜伊诺系统中的外接传感或通信接口载体，用于实验台、小型自动化装置、机器人感知节点或教学验证平台。基板上预留的两个圆孔适合采用M2或M2.5螺钉固定，孔位分布在接口对角线外侧，可在插拔过程中提供稳定支撑，减少接口根部受力。侧边缺口则为快速拆换提供了便利，无需完全拆卸周围遮挡件即可用镊子或手指挑起板边。若将其布置在设备面板内侧，接口插槽需正对面板开孔，此时模型的外轮廓尺寸直接决定面板开孔大小与沉台深度；若布置在设备内部，则需重点核对接口上方是否留有插头插拔所需的直线空间，以及插头尾部线束的最小弯曲半径。

　　建模思路上，可先绘制基板二维轮廓，将安装孔、避让缺口、板边倒角一次性完成，再拉伸为薄板实体。接口壳体可拆分为外壳、插槽内框和内部隔筋三个特征：外壳通过基础长方体加圆角获得，插槽区域使用抽壳或切除命令形成空腔，内部隔筋则以小凸台方式阵列或单独拉伸。为保证装配一致性，接口中心应与基板上的定位基准重合，安装孔到板边的距离需结合标准螺钉垫圈尺寸校核。若后续需要投入加工或开模，还应在孔位周围增加焊盘或凸台区域，并在板边预留工艺夹持边；若仅用于3D打印验证，则可适当放大公差，重点验证插头能否顺利插入、螺钉孔是否与底壳柱位对齐。

　　在选型与集成阶段，这类模块常被放入更大的电子仓中进行干涉检查。需要关注的边界包括：基板最外侧到接口前端面的总长，决定设备内部纵深；接口顶面到基板背面的总高，影响上盖与PCB之间的层间距；两个安装耳的中心距，决定配套支架或底壳螺钉柱的位置；侧边缺口的圆弧半径，决定避让柱的最大直径。实际布线时，从接口尾部引出的线束应沿基板表面走向缺口或板边，避免在接口正上方形成高凸起，否则会压缩上盖内部空间。对于需要频繁插拔的场景，还可在接口两侧增加加强筋或支撑壁，以分散侧向力，降低焊脚疲劳风险。

　　整体而言，该模型结构简洁但工程约束明确，适合作为嵌入式接口模块、传感器载板或Arduino扩展单元的基础结构参考。通过调整基板外形、孔位和接口朝向，可快速衍生出适用于不同壳体与安装空间的版本，从而在样机验证阶段缩短结构迭代周期。
