双口RJ45网络接口连接器结构设计

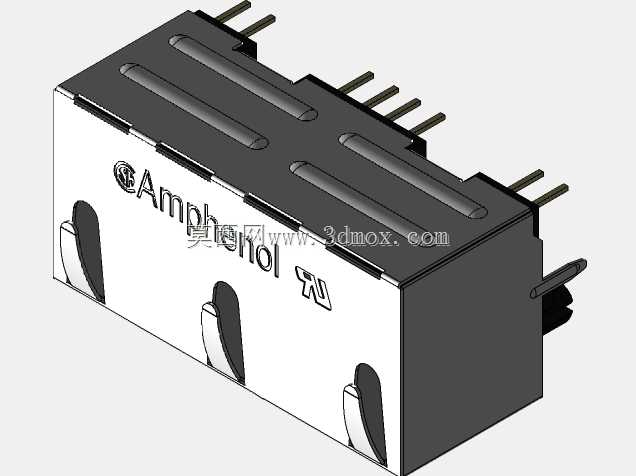

　　在工业控制柜、交换机主板、安防设备背板以及各类需要以太网接入的嵌入式硬件里，RJ45接口的选型从来不是只看引脚定义那么简单。双口并排的RJ45连接器在有限面板宽度内同时提供两路网络通道，既节省PCB板面占用，也让整机对外出线口排布更规整，是通讯设备、工业网关、运动控制器里十分常见的板载接插部件。这款双口RJ45连接器采用上下分层、左右并排的接口腔体布局，两个插口共用同一外壳主体，前端面留出两个标准水晶头插拔空间，侧面与底部的定位结构用于装配时限制连接器在面板或PCB上的位移。外壳主体以屏蔽与结构支撑为核心设计目标，金属壳体包裹内部塑胶基座，能够在一定程度上降低外部电磁干扰对网口信号的影响，同时抵御多次插拔带来的侧向应力。

　　前端插口内部设置弹片避让槽与水晶头卡扣让位空间，保证水晶头插入后卡扣能够正常弹起锁定，拔出时按下卡扣即可顺利退出，不会出现卡滞或松脱。从实际布线角度看，双口集成设计让两路以太网链路在设备端集中布置，网线走向更容易整理，设备面板开孔也可以一次成型，减少零散单口连接器分别装配带来的累计误差。对于结构工程师而言，这类连接器的三维建模重点不在外观曲面，而在安装边界与干涉检查。模型需要准确表达插接口的深度、外壳外轮廓、后方引脚的伸出长度与排布间距，以及侧面定位柱、固定脚的位置。PCB布局时，后方引脚对应的焊盘孔位必须与模型完全对齐，任何一个引脚偏位都会导致焊接后连接器歪斜，甚至造成相邻焊盘短路。引脚采用直插式排布，沿连接器后侧分两列伸出，

　　穿过PCB后进行波峰焊或手工焊接，引脚长度既要保证穿过板厚后留有足够焊接余量，又不能过长而触碰机箱内其他高器件。外壳上的固定脚通常比信号引脚更粗，插入PCB金属化孔或定位孔后承担主要机械固定力，插拔水晶头时的横向力主要由这些固定脚传递到PCB，而不是让细弱的信号引脚承受反复弯折。设计安装空间时，前端面到设备外壳面板的距离要严格控制，若连接器陷在面板内部过深，水晶头插入后手指难以按下卡扣；若突出面板过多，则影响整机外观且容易在搬运中被碰撞。插口周围还需预留手指操作空间，尤其是两个网口同时插满网线时，相邻水晶头的卡扣按压区域不能互相遮挡。模型中外壳侧壁的加强筋与凹槽并非随意造型，它们用于提升壳体刚性，避免多针脚压入塑胶基座时发生翘曲。顶部的几条长槽既可以减轻整体重量，也为内部金属屏蔽弹片提供装配定位，屏蔽弹片从内部顶靠水晶头金属屏蔽层，形成连续接地路径。在工业现场环境中，振动、温湿度变化以及频繁维护插拔都会考验接口耐久性，壳体与塑胶基座的配合必须紧密，不能出现引脚晃动或插口开裂。选型时还要核对连接器高度方向的包络，设备内部若在连接器正上方布置散热器、电容或走线槽，必须依据三维模型预留安全间隙，否则装配时会发生顶碰。后侧引脚的弯折趋势也需要在建模时考虑，实际插件焊接后引脚根部存在应力集中，模型保留引脚与基座交接处的真实过渡形态，有助于工程师在PCB上合理布置焊盘与阻焊区域。双口RJ45连接器并非孤立零件，它在整机中承担物理层链路入口的角色，

　　结构尺寸直接决定面板开孔、PCB布局、内部走线以及外壳模具设计。通过完整的三维模型，设计人员可以在虚拟装配中模拟水晶头插拔、检查网线最小弯曲半径、确认与相邻USB接口、电源端子、指示灯导光柱的位置关系，从而在样机加工前排除大部分干涉问题。对于需要做EMC测试的设备，金属外壳的搭接位置、固定脚与PCB接地焊盘的接触区域也能在模型中提前规划，减少后期整改次数。这类接插件虽然结构不算复杂，但对尺寸精度和装配一致性要求很高，任何一个定位柱偏移或插口间距超差，都会在批量生产中放大为面板错位、插拔不顺等问题。因此在建模过程中，对插口中心距、外壳宽度、引脚行距、安装脚位置等关键尺寸都应按器件规格逐一还原，使模型既能用于外观评审，也能直接作为PCB封装设计和结构干涉校验的可靠依据。
