LQFP封装芯片10x10规格三维结构

　　在消费电子、工业控制板卡以及车载电控单元的PCB布局阶段，LQFP封装的三维结构往往直接决定了板卡空间利用率与可制造性边界。这类四方扁平封装依靠四周伸出的鸥翼形引脚实现表面贴装，既保留了较多I/O数量，又能在常规SMT产线上完成焊接与检测，因此在微控制器、接口芯片、传感器信号调理芯片等器件中应用十分普遍。做结构建模时，不能只把它当作一个简单方块，而要把封装本体、引脚共面度、引脚间距、焊盘投影以及周边禁布区一起纳入整机装配关系中考虑。

　　从实际装配角度看，10x10毫米的LQFP封装在板上占用的并不只是本体投影面积。引脚从封装侧面伸出后向下弯折，再形成水平贴装段，这一段的长度和弧度决定了焊点的形成空间，也影响返修热风嘴的避让范围。若板卡周围存在屏蔽罩、连接器或较高的电解电容，三维模型可以提前检查干涉，避免在样机阶段才发现芯片顶面与屏蔽罩距离不足，或者引脚外侧与相邻元件焊盘过近。对于需要灌胶、涂覆三防漆的模块，封装本体高度和引脚根部过渡区还会影响胶层流动路径，建模时保留这些细节，能让工艺人员更准确地评估涂覆覆盖效果。

　　设计这类封装模型时，本体顶面的标识区、角部圆点定位标记以及侧面塑封轮廓都应按真实比例表达。角部圆点用于指示第一引脚位置，在PCB装配和目检中承担方向识别作用；若模型省略该特征，后续在整机评审或装配指导中容易造成方向混淆。引脚部分需要重点控制节距、排距和末端共面关系，鸥翼形引脚不能做成等厚度直片，而应体现冲压成型后的弯折半径与截面变化，这样在导出STEP或IGES进行干涉检查时，才能真实反映引脚与焊盘、钢网开口以及测试探针之间的空间关系。

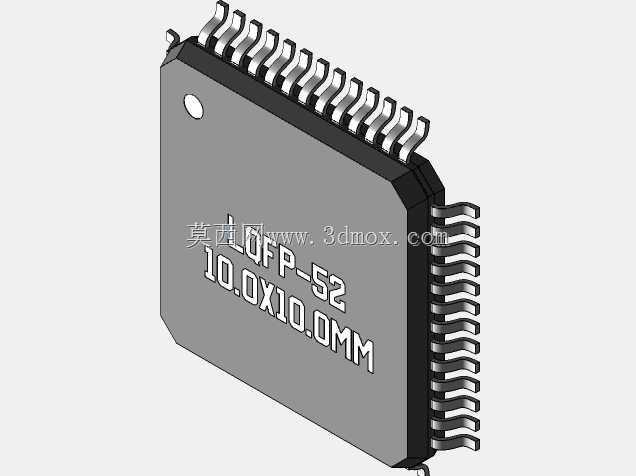

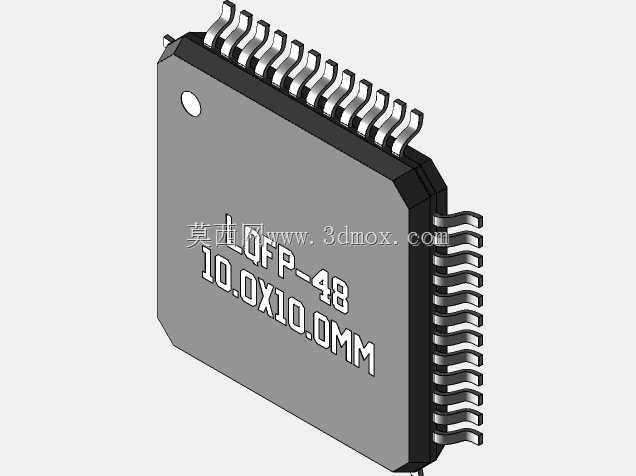

　　10x10毫米的本体尺寸属于LQFP系列中较常见的中等规格，适配48脚、52脚等不同引脚数量的变体。不同引脚数虽然本体尺寸可能相同，但引脚沿四边的分布长度、末端间距以及角部空置区会存在差异。建模时把这些差异保留下来，结构工程师就能在同一封装占位下快速切换器件型号，评估不同方案对PCB布线和外围元件摆放的影响。对于自动化贴装设备，封装外形数据还可用于吸嘴选型、供料器站位设置以及视觉识别轮廓确认；准确的三维外形能减少贴装程序调试中的反复修正。

　　在热设计层面，LQFP封装的塑封本体与底部贴装面共同影响热量向PCB扩散。虽然普通模型不必建立复杂的内部晶粒结构，但本体与板间间隙、引脚截面积以及底部裸露焊盘是否存在，都会影响简化热模型的建立。若器件带有中心散热焊盘，三维结构中必须明确其下沉高度和铜皮投影，否则结构与硬件工程师在评估接地过孔、散热铜皮以及壳体绝缘间隙时会失去基准。对于没有外露散热焊盘的版本，也应通过本体高度和引脚高度准确表达贴装后芯片底部与板面的间隙，为清洗、助焊剂残留控制以及底部填充提供参考。

　　从整机设计流程看，封装模型的价值不止于呈现外观。它连接着原理图符号、PCB封装、钢网开口、测试工装和壳体结构。把LQFP的10x10本体、四周引脚、角部定位标记和顶面标识区准确建出后，结构评审时可以直接测量芯片到外壳内壁的距离，检查连接器插拔时工具是否会碰到封装边缘，也能评估调试探针在引脚附近的操作空间。对于高密度板卡，这种精确边界比二维丝印更有指导意义，因为二维轮廓无法体现引脚向上翘起的高度、塑封体侧面斜度以及顶面圆角带来的实际避让差异。

　　在建模方法上，可先以本体底面为装配基准建立中心坐标系，使封装中心与PCB封装原点重合，便于在装配环境中直接调用。四边引脚采用参数化阵列控制节距，角部引脚位置按真实封装规格留出缺口，避免四边机械地布满引脚。鸥翼形引脚通过多段折弯轮廓扫掠形成，保证根部、弯弧段和水平贴装段连续过渡。本体侧面的轻微拔模、顶面边缘圆角以及角部定位圆点都应保留，但不必加入无关注塑纹理或内部引线框架，以免模型过于臃肿影响整机装配速度。

　　这类模型在传感器采集板、电机驱动板、通信模块和便携仪器中都有现实意义。工程师在选型时，往往需要在LQFP、QFN、BGA等封装之间权衡；LQFP的优势在于引脚可见、易于检测与返修，且对常规PCB工艺友好。通过三维结构对比，可以直观看到10x10毫米LQFP在相同引脚规模下比更小间距封装占用更多板面，但换来更宽松的布线和检测条件。对于小批量工业产品或需要现场维护的设备，这种可返修性常常比单纯压缩体积更重要。

　　最终形成的封装三维结构，应服务于从器件选型到样机装配的完整链路。它不是为了单纯展示芯片外观，而是把贴装边界、焊接空间、散热路径、屏蔽罩避让和测试工装接触关系提前固化在数字样机中。引脚的每一次弯折、本体的每一处倒角、角部圆点的位置，都会在后续PCB布局、结构校核和产线调试中转化为可测量的工程依据。对于长期从事结构设计和设备建模的人来说，准确还原一个常见LQFP封装，恰恰是减少后期装配问题、提升整机设计质量的基础工作。
