双列直插式28脚UVPROM存储芯片

　　在老式工业数控系统、早期单板计算机以及需要长期固化程序的嵌入式控制板上，这类带石英窗口的28脚UVPROM曾承担程序与标定参数存储的核心任务。芯片本体采用标准双列直插陶瓷封装，两侧引脚各十四根，沿长边对称排布，引脚中心距沿用2.54mm通用节距，可直接插入对应规格的IC插座，也能在波峰焊或手工焊接条件下固定于印制板。封装顶面居中的圆形石英窗口是擦除操作的光路通道，紫外线透过该窗口照射内部浮栅存储单元，可将整片数据恢复为初始状态，窗口在写入完成后通常以不透光标签覆盖，避免环境光线长期照射造成数据漂移。

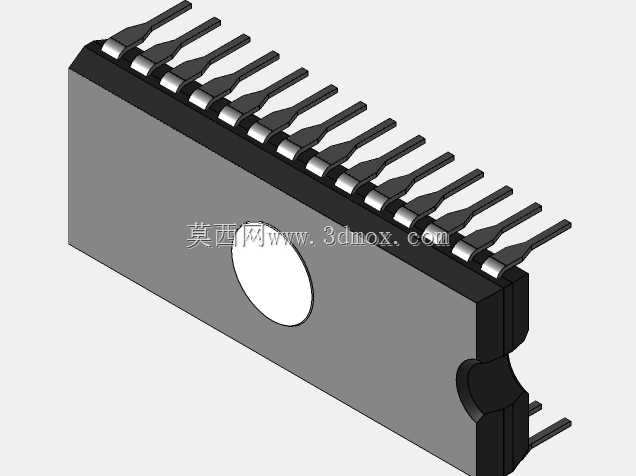

　　从结构建模角度看，该模型完整还原了陶瓷本体的阶梯轮廓、引脚根部的金属封接区、引脚末端的弯折形态以及封装端部的定位缺口。定位缺口用于在装配时识别第一脚位置，防止插反；本体侧面的内凹圆弧则对应芯片制造过程中的夹持与封接结构，同时为插座卡扣留出避让空间。引脚并非简单薄片，其截面带有冲压后的微小过渡圆角，根部与陶瓷封接环之间存在明确的高度差，这些细节在整机布局干涉检查和插座匹配验证中具有实际意义。

　　设计此类封装时，首先要确定的是引脚共面度与本体高度。双列直插器件在板卡堆叠、机箱内部风道规划中经常成为高度限制件，模型将本体顶面、窗口凸起、引脚顶端三者的层次关系明确区分，便于结构工程师在三维环境中测量上方散热片、金属屏蔽罩或相邻板卡的安全间隙。引脚伸出长度按标准焊接工艺保留适当余量，既能穿过1.6mm至2.0mm厚的常规印制板，又不会在焊接面过长而触碰底层走线或机壳。

　　在设备维修与备件替换场景中，UVPROM往往保存着机床参数、PLC固件、仪器校准数据等关键内容。对其进行三维建模，不只是为了呈现外观，更重要的是在改造旧设备时验证插座周围空间、评估锁紧座与拔取器的操作余量，并为编程器适配座设计提供外形依据。模型中窗口的圆形边界、陶瓷表面的分模线以及端部缺口的倒角，均按照实物测绘比例构建，可用于生成装配示意图、维修手册插图或教学演示中的爆炸视图。

　　从电路布局角度看，28脚容量意味着地址线、数据线与控制信号已经具备较完整的并行总线接口，常见于8位微处理器系统。封装宽度、引脚跨距和本体长度决定了它在PCB上占用的矩形禁布区，模型可直接导入板框文件，与周边去耦电容、上拉电阻、地址译码芯片进行空间协调。由于陶瓷封装的热膨胀系数与普通FR-4板材存在差异，在温度变化较大的工业环境中，焊点应力会集中在引脚根部，因此模型保留了引脚弯折半径，便于后续进行焊点疲劳评估或加装插座时判断应力释放是否充分。

　　该模型的几何组织遵循实体建模习惯：本体、窗口、封接环、左右两列引脚分别独立成特征，装配关系清晰，没有把不同材质区域合并为单一曲面。这样处理后，若要派生无窗口的一次性OTP版本、调整引脚长度以适配贴片转接座，或在教学场景中剖切展示内部层次，均可在原有特征基础上快速修改。对于需要搭建复古计算机平台、老旧实验台架或工业控制柜可视化场景的工程师而言，这种按真实封装边界构建的元件模型，能够显著提升整板数字样机的准确度，避免在结构评审阶段才发现芯片与插座、线束、散热结构发生干涉。
