贴片式轻触按键开关三维结构

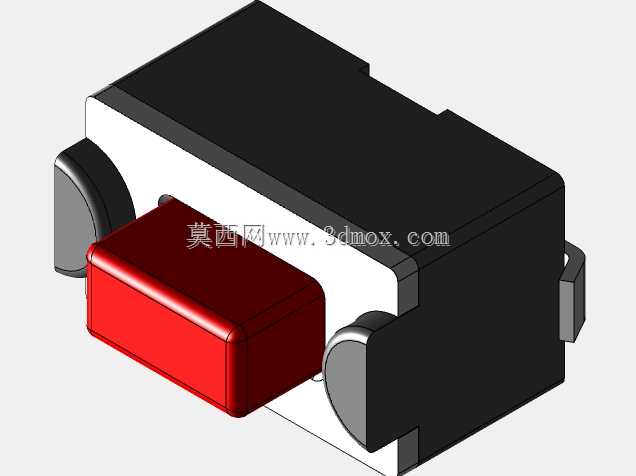

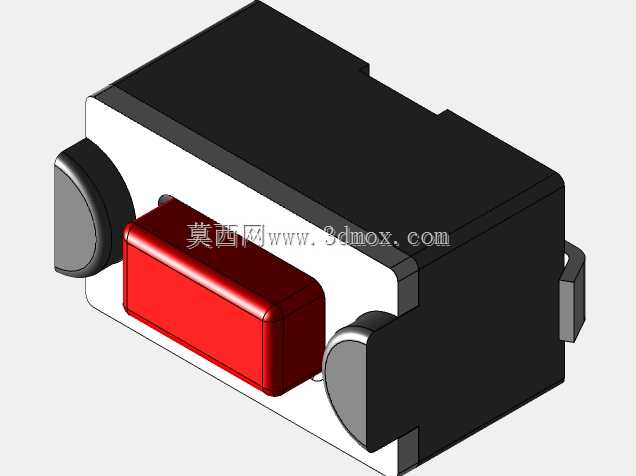

　　该模型呈现的是一款3mm贴片封装的轻触按键开关，主体由黑色绝缘基座、红色按压帽、两侧圆形定位柱以及贴片式焊接端子构成。红色按键帽位于基座正面中央，行程短、反馈清晰，适合在密集PCB布局中作为人机输入触发元件使用。黑色基座承担内部弹片、触点与端子的固定及绝缘作用，两侧突出的圆形结构可在装配过程中提供定位参考，也能在一定程度上限制侧向位移，保证贴装后器件姿态稳定。

　　从实际应用看，这类开关常见于消费电子、仪器仪表、控制板卡、手持设备、通信模块和小型检测装置中，用于功能选择、参数设置、复位触发、模式切换或确认操作。由于采用贴片安装方式，它能够配合SMT回流焊工艺进行批量生产，减少通孔插件工序，提高板级装配效率。对于结构工程师而言，在外壳开孔、按键行程预留、防误触凸台高度以及硅胶导套设计时，需要准确掌握开关本体高度、按压帽尺寸和端子占用边界，否则容易出现卡键、按压不到位或焊后干涉等问题。

　　模型在外形表达上突出了开关的真实装配关系：基座轮廓方正，边角带有工艺过渡；按键帽略高于基座表面，便于外部按钮或壳体凸筋直接作用；端子从基座两侧伸出并形成贴装面，可直接落在PCB焊盘上。设计此类封装时，焊盘间距、端子宽度和端部位置必须与器件实体一致，否则钢网开口和贴片坐标会产生偏差。对于需要建立标准元件库的工程师，该模型可用于检查PCB封装、外壳开孔以及周边器件避让空间。

　　在板级布局中，开关周围应预留吸嘴取件区和视觉识别空间，靠近板边时还要考虑分板应力对焊点的影响。若设备外壳设有独立按键，需将外壳按键的旋转支点、回弹结构与开关按压中心对齐，并控制按压面与开关帽之间的间隙。间隙过大将造成空行程，间隙过小则可能在壳体受扭时持续压迫开关，导致常触发或寿命下降。对于需要防尘、防泼溅的设备，还可在外部增加硅胶按键垫，但必须重新核算总行程与触发行程的匹配关系。

　　从结构建模角度看，该类开关并不需要复杂曲面，但对尺寸链要求较高。基座高度决定PCB到外壳的最小净空，按键帽宽度决定外壳开孔尺寸，两侧定位柱影响治具定位和周边布局，端子厚度则关系到焊盘图形与锡量控制。三维模型能够帮助工程师在投板前完成干涉检查，尤其是在薄壳设备、紧凑型遥控器或嵌入式模块中，任何0.1mm级别的偏差都可能影响按压手感。

　　内部功能上，轻触开关通过按压使弹性触点闭合，释放后自动断开，属于瞬时接触型元件。它不适合作为大电流电源切断开关，而更适合小信号逻辑输入。选型时除了关注外形尺寸，还应结合操作力、寿命、行程、触发电感和焊接耐温进行综合判断。结构设计阶段则应重点保证按压方向垂直、受力点居中，并避免外壳筋位对按键帽侧面产生摩擦。

　　该三维结构完整展示了贴片轻触开关的外部几何特征，可用于电子设备结构堆叠、PCB封装校核、外壳按键设计、装配模拟以及维修空间确认。通过模型可以直观看到红色按键帽与黑色基座之间的层级关系，也能识别两侧贴装端子的展开形态，为自动化贴装、焊盘设计和整机人机界面布置提供可靠的几何依据。
