8mm行程6mm高度轻触开关穹顶弹片

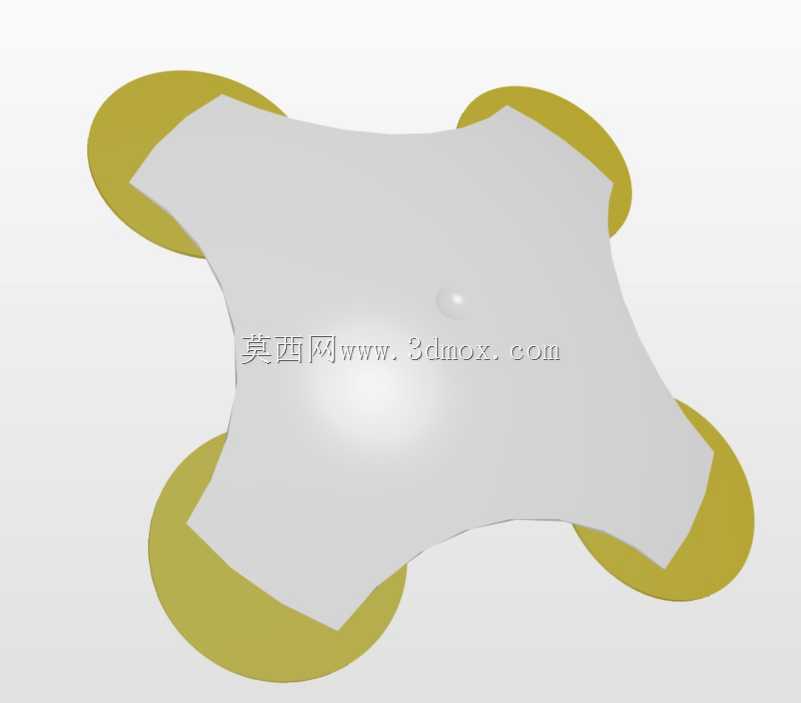

　　在消费电子、小型工控终端、手持检测设备的按键结构里，穹顶弹片是决定按压手感与导通可靠性的核心接触件。这款穹顶弹片有效按压行程约8mm，自身成型高度控制在6mm，适配薄型壳体内部的堆叠空间，常布置在PCB板与硅胶按键或塑胶键帽之间，靠自身拱形形变完成触点闭合，松手后依靠金属弹性复位，为整机提供清晰的段落反馈与稳定的电路通断。从实际装机边界看，弹片外缘采用四向内凹的瓣状轮廓，而非完整圆形，这种轮廓首先压缩了相邻按键的排布间距，在矩阵键盘、密集功能键区里能减少按键之间的干涉余量；其次四瓣边缘在贴合到PCB焊盘时，可让应力沿四个方向均匀释放，长期反复按压后不容易出现单侧翘边、位移。中心预留的圆形凸台是关键接触区域，

　　下压时凸台先接触PCB中心焊盘，随后穹顶整体下塌，外缘与周边环形焊盘形成导通回路，凸台的微小凸起能刺破接触面轻微氧化层，降低接触电阻波动。设计这类弹片时，首先要平衡按压力度与回弹寿命：拱形弧度越陡，初始按压力越大，段落感越强，但过高的应力集中会让金属在循环形变中产生疲劳；弧度平缓则手感偏软，需要在6mm总高度内分配好预拱高度与形变余量，保证按压到底时不会进入塑性变形区间。外缘的四个缺口并非单纯减重，更重要的是给形变提供让位空间，穹顶下塌时材料向四周延展，缺口可以吸收周向挤压，避免边缘起皱，同时让按压声音更沉闷短促，符合多数终端设备的按键声学要求。在整机结构校核中，需要把弹片的6mm高度计入按键堆叠公差链：键帽底部到弹片顶部预留0.

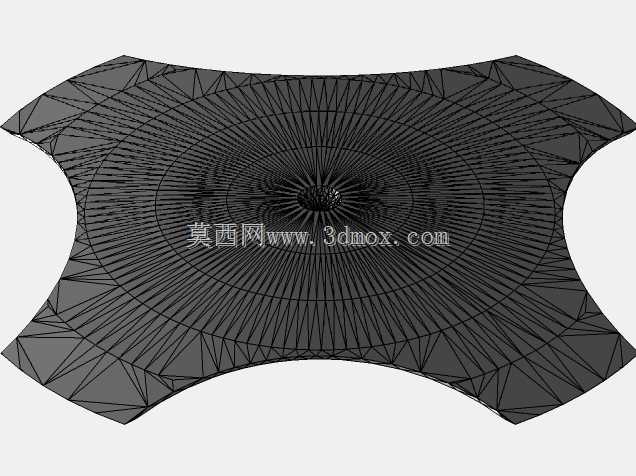

　　1-0.2mm预压量，既能消除装配间隙，又不会让弹片长期处于受压状态；PCB上的中心焊盘与环形焊盘间距要匹配弹片接触轨迹，焊盘表面处理优先选择平整的镀层，减少接触不良。弹片的外轮廓尺寸决定了按键孔位的最小开孔边界，四瓣结构的最大外圆处需要与壳体筋位保留足够间隙，防止按压时边缘蹭到壳体导致卡滞。在传感器面板、便携式仪器的按键区，这类穹顶弹片还常配合防尘硅胶使用，弹片本身只负责机械导通与回弹，硅胶承担密封与手感传递，此时弹片的高度公差需要控制更严，否则会出现部分按键无预压、手感偏松的问题。从三维建模角度看，构建该模型需要先绘制中心凸台与四瓣外缘草图，再通过曲面成型做出拱形穹顶，最后对边缘做卷边或圆角处理，避免锐边在装配时划伤硅胶或焊盘。

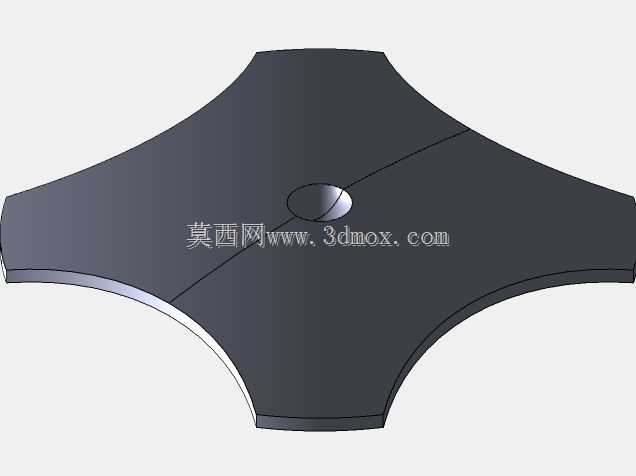

　　模型中呈现的曲面分割线对应实际冲压成型的材料流动分界，在模具开发时可参考这些区域调整压料力，控制成型后弹片的平面度。装机测试阶段要重点验证三个工况：一是垂直按压中心，确认导通行程与回弹力度一致；二是偏载按压边缘，检查是否存在导通失效或卡滞；三是经过一定次数循环按压后，测量弹片高度变化，判断是否出现疲劳塌陷。四瓣式穹顶相比圆形弹片，在偏载工况下的适应性更好，任意一个瓣区受压都能带动整体形变，降低斜按导致的不导通概率。在薄型化设备里，6mm的成型高度已经属于偏大行程的规格，适合需要明确按压反馈的工业按键，而非追求极致轻薄的手机侧键；8mm的有效行程给键帽预留了足够的浮动空间，允许壳体与键帽之间存在稍大的公差，降低整机组装的精度要求。弹片中心的椭圆孔位可用于定位，装配时套在PCB的定位柱上，防止回流焊或手工贴装时偏移，相比无定位的圆形弹片，能显著提升装配良率。结构设计中还要考虑弹片的材料厚度与拱形半径的匹配，厚度增加会提升力度但减小形变余量，半径增大则会降低按压力，这些参数都需要结合整机的按键手感目标在模型阶段进行曲面调整，再通过手板件实测验证。
