红色直插式滑动开关结构设计

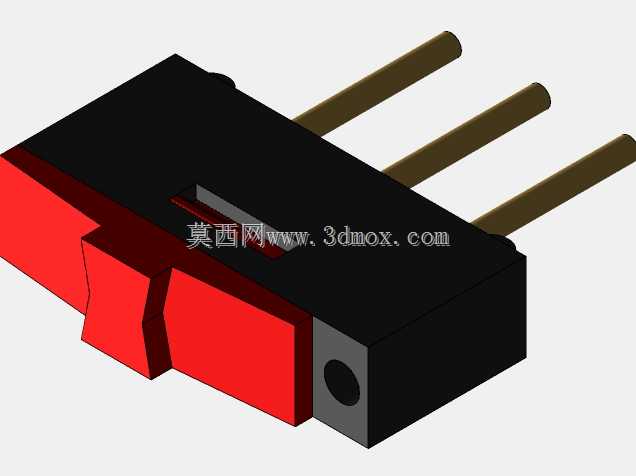

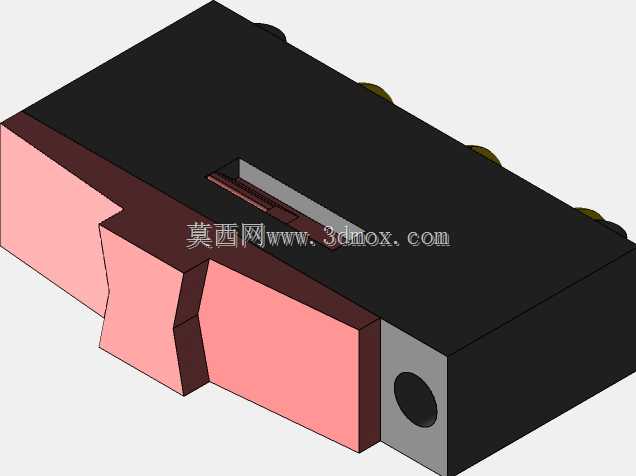

　　在消费电子、小型工控板卡与仪器仪表的板级电路设计中，直插式滑动开关承担着信号通路切换、模式选择与电源通断的基础功能。这类元件的三维建模不能只停留在外观还原层面，必须把PCB焊盘对位、操作空间预留、壳体干涉规避等工程约束纳入建模过程，否则模型导入装配后极易出现引脚偏位、拨块无法推动、与周边元件磕碰等实际问题。本次呈现的红色SIP滑动开关，采用单排三引脚直插布局，主体由黑色绝缘基座、红色滑动拨块与三根金属插针组成，整体结构紧凑，适配常规波峰焊与手工焊接工艺。从功能特性来看，该开关通过拨块带动内部动触片在不同静触点间滑移，实现两路电路状态的切换，拨块行程短、档位清晰，侧面的定位圆孔可辅助壳体装配时的限位，

　　避免开关在焊接或长期使用后出现轴向窜动。建模过程中，基座的腔体尺寸需要严格匹配内部触片的活动范围，壁厚既要满足绝缘强度要求，又不能过度占用板面空间；三根插针的中心距、伸出长度与端部倒角均按照常规板级安装规范设定，保证在标准厚度PCB上插装后，焊盘与引脚能够充分浸润，同时背面露出长度满足焊点成型要求。设计思路上，优先保证操作面的人机可达性：红色拨块高出基座顶面的高度经过权衡，既方便使用者用指尖或小型螺丝刀推动，又不会因凸起过高在设备外壳组装时被误触。拨块两侧的红色挡边与基座滑槽采用小间隙配合，既保证滑动顺畅无卡滞，又能限制拨块的脱出位移，长期往复拨动后仍能保持稳定的档位手感。外形尺寸与安装边界方面，开关主体沿引脚排列方向呈长条状，

　　宽度方向占用板面积极小，适合在传感器模块、小型控制板、手持检测设备的密集布板区域贴装；建模时同步预留了周边元件的禁布区，尤其是拨块滑动方向的前后空间，避免相邻电容、接插件等元件阻碍拨档操作。在实际选型应用中，这类滑动开关常用于需要手动切换工作模式的电路节点，比如传感器量程切换、通讯地址拨码、设备测试模式选择等场景，其直插封装相比贴片元件具备更强的机械牢固度，能够承受一定频次的手动操作而不出现焊盘脱落。模型对基座底部的定位凸台、插针根部的塑胶封胶区域都做了细节还原，这些结构在焊接时能够阻挡焊锡渗入开关内部，防止触片卡滞或短路。红色拨块的配色不仅是外观标识，也能在整机装配中快速识别开关位置，方便产线调试与后期维护。从结构工程师的视角看，

　　这类小型机电元件的三维模型价值，在于为PCB布局、外壳开孔与整机装配提供精确的空间参照：外壳上对应拨块的开槽宽度、位置与避让深度，都可以直接依据模型确定，省去反复打样修正的成本；同时模型也可用于装配干涉检查，确认开关与周边高大元件、壳体筋位之间不存在冲突。开关端部的圆孔可作为装配定位基准，在自动化插件作业中配合治具定位，提升插装精度。整体建模兼顾了外观细节与工程实用性，没有为了视觉效果忽略实际装配中的公差与工艺要求，能够直接用于板级电路的三维装配验证、设备外壳结构设计以及教学演示中的元件结构讲解。
