低功耗蓝牙片上系统通信模块结构设计

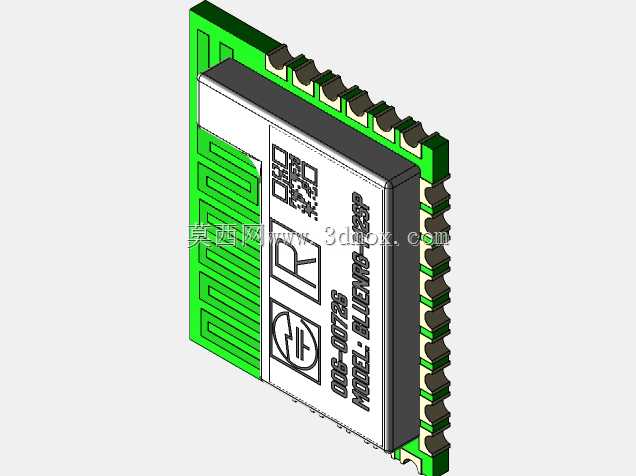

　　该模型呈现的是一款面向短距离无线通信场景的蓝牙片上系统模组，整体采用表贴封装形式，核心结构围绕PCB基板、屏蔽罩、周边分立器件与两侧 castellated 焊盘展开。在实际设备中，这类模组常被嵌入智能传感节点、可穿戴外设、工业手持终端、室内定位标签以及消费类物联网装置内部，承担蓝牙广播、链路连接、数据透传与低功耗待机等任务，设计者无需从零搭建射频电路，即可在产品主板上获得经过验证的无线通信能力。

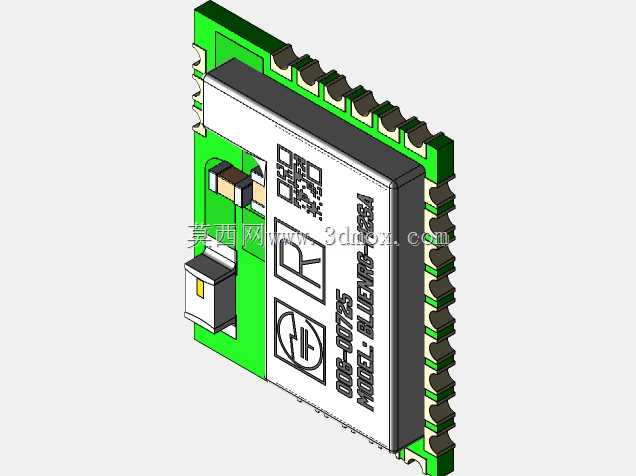

　　从结构视角看，模组主体为矩形薄板，绿色PCB构成承载基础，板上布置有匹配电路、电源去耦元件与主芯片区域。金属屏蔽罩覆盖核心射频与数字电路部分，既抑制外界电磁干扰对敏感射频链路的影响，也降低模组自身辐射对周边高速电路的串扰。屏蔽罩表面预留标识区域，可承载型号、认证标志与二维码信息，方便生产追溯与来料核对。板侧可见小型贴片按键或测试点类元件，用于产线调试、功能复位或性能校准；分立器件的排布紧贴主芯片，缩短高频走线长度，减少信号路径上的寄生参数。

　　两侧半孔焊盘是该模组最关键的机械与电气接口。焊盘沿板边等距排列，焊接后同时实现电气连接与机械固定，相比插针方案能够显著降低整体高度，适合对装配空间敏感的便携产品。设计这类封装时，需要在主板对应位置预留准确的焊盘图形与阻焊开窗，钢网开口厚度与面积也要匹配半孔吃锡量，避免少锡导致连接不可靠，或锡量过多造成相邻引脚桥连。由于焊盘分布在模组两侧，回流焊接过程中热容量相对均衡，但若主板局部存在大铜皮，仍需对焊盘做热隔离处理，防止因散热不均带来偏位或立模。

　　外形与安装边界是结构工程师选型时必须核对的内容。该模组长宽尺寸紧凑，厚度由PCB、屏蔽罩与表面元件共同决定，屏蔽罩区域为整机内部的最高部位。在堆叠设计时，模组上方应避免布置金属壳体、电池或其他高发热元件，四周需预留一定的禁布区，一方面满足焊接与返修操作空间，另一方面减少金属物体对蓝牙天线性能的遮挡。若产品外壳为金属材质，还需在天线对应区域开窗或采用非金属装饰件，否则会造成辐射效率下降、通信距离缩短。

　　建模过程中，PCB边缘的半孔、屏蔽罩折边与表面丝印是还原实物特征的重点。半孔不能简单画成普通矩形焊盘，而应体现孔壁与板边断面的连续形态；屏蔽罩边缘需保留冲压折弯与焊接固定的细节，使其在装配体中具备真实层次感。周边阻容、按键等小元件虽然体积不大，但对整机干涉检查有直接意义，若在布局阶段忽略这些凸起，后续外壳开模或主板堆叠时容易出现顶壳问题。

　　功能实现上，这类蓝牙SoC模组把射频前端、基带控制、电源管理与通用外设接口集成在同一方案内，外部主控只需通过标准串口或相关IO口即可完成数据交互。低功耗模式下，其休眠电流可控制在很小范围，配合纽扣电池或小型锂电池即可支撑较长工作周期，因此在周期性上报的传感器装置中应用广泛。结构设计必须服务于这种长期稳定运行：屏蔽罩保证射频一致性，表贴引脚保证抗振动连接，紧凑尺寸保证多场景适配，而清晰的外形边界则为整机ID设计与主板堆叠提供可靠依据。

　　在设备开发流程中，该模型可直接用于主板布局评审、外壳空间校核与装配工艺沟通。工程师能够依据模型检查焊盘与周边螺丝孔、连接器、电池仓的相对位置，评估生产测试治具的夹持方式，并提前确认返修工位的热风加热范围。对于需要快速集成蓝牙能力的产品而言，这种经过结构化表达的模组模型，不只是外观展示，更是连接电气选型、结构堆叠与制造工艺的重要工程依据。
