工业导轨式线缆理线固定托架结构

　　在成套电控柜、自动化产线机架以及桌面型测试工位中，线缆往往随传感器、执行机构和通讯模块不断增加，若没有可靠的分层约束，线束会在安装梁附近下垂、晃动，并与运动部件发生干涉。这个导轨式线缆支架正是针对这类问题建立的结构方案：它以标准C型安装轨为承托基础，把多股电缆按走向分组夹持，同时预留传感器接头和细径引线的独立通道，使维护人员能够在不拆动主线束的情况下单独插拔某一路信号。

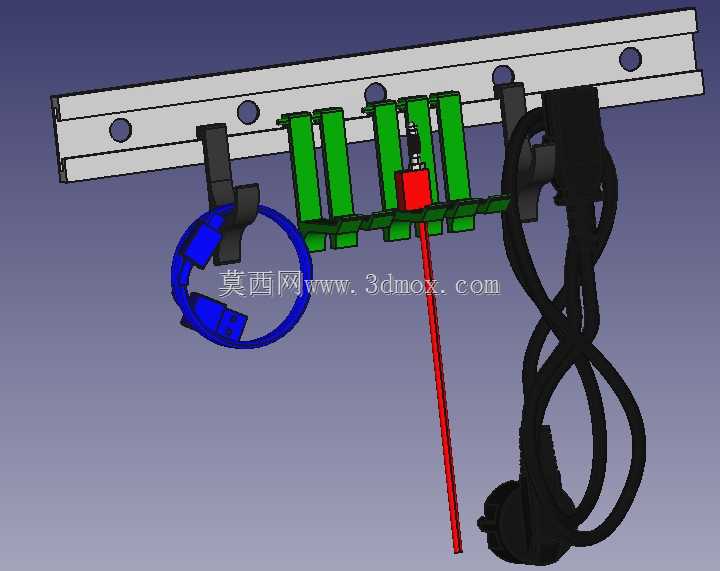

　　从实际使用看，支架最常见的安装位置是设备竖框内侧横梁、操作台后缘走线槽旁，以及视觉检测工位的传感器安装条附近。现场布线时，先将黑色卡扣座滑入导轨上的预制孔位，再把绿色理线栅格压入卡扣，形成若干平行的过线格。较粗的动力电缆可从栅格上方的大半径环扣穿过，细的信号线则沿红色定位块旁的直槽向下引出。这样布置后，线束在机架振动、拖链往复移动或柜门开合时不会左右窜动，接头根部的弯曲半径也能被控制在允许范围内。

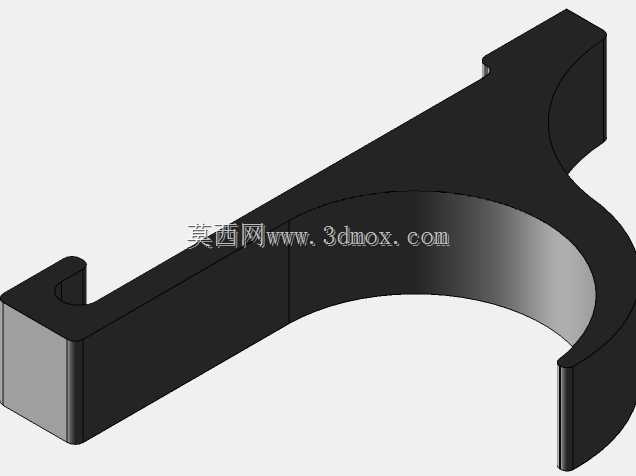

　　结构设计上，绿色栅格件采用等距立筋形式，筋板之间留出连续U形槽，既能分隔不同电压等级的线缆，又避免整体实心块造成材料浪费。立筋顶部做了倒角，穿线时不会划伤绝缘层；底部与安装板之间保留窄缝，可使用扎带对局部线束做二次绑扎。两侧黑色夹持件承担与导轨的连接，其钩形轮廓卡在导轨卷边内侧，中部设置锁紧凸台，推入后形成预紧，防止支架沿导轨长度方向滑动。蓝色环形件用于大束线缆的侧向收拢，环口留有开口，方便后期增补线缆时直接卡入，而不必整束抽出。

　　红色细杆对应的是传感器出线引导位，它把易受干扰的信号线从动力线束旁分离出来，并以最短路径引向感应面。这种分区思路在多传感器工位尤其重要：动力线与信号线若长期紧贴，设备启停时的脉冲干扰可能耦合到检测回路，造成误触发。通过物理隔筋和独立出线槽，支架在机械固定之外顺带承担了布线规整化的作用。

　　关于安装边界，支架整体沿导轨方向呈长条状，跨距覆盖导轨上多个安装孔，可根据需要截取或并联扩展。高度方向从导轨上表面向下延伸，需在梁下预留足够的垂向空间，以容纳环扣和弯曲后的电缆；深度方向则要避开柜门铰链、线槽盖板和相邻气动接头。若安装在桌面边缘，支架底面应与桌面保持间隙，避免扎带头部和插头螺纹刮擦台面。对于需要频繁更换工装的工位，可在导轨上预设多个卡扣位置，支架便能随传感器布局快速滑移调整，而不必重新钻孔。

　　建模时需要重点控制几处配合：卡扣与导轨卷边的钩入量要保证在振动工况下不脱开，又不能过紧导致无法手动滑装；绿色栅格与黑色底座之间的定位柱需对应孔位，装配后立筋不得歪斜；蓝色环扣的开口宽度应小于所夹电缆束的最小外径，防止线束在拉扯时滑出。过线格的圆角、壁厚和拔模方向也应一并考虑，以便后续转为注塑件或3D打印件时直接生产。整体结构没有复杂曲面，零件数量少，适合在设备改型时快速复用，并通过增减栅格节数适配不同数量的线缆。
