LFBGA217球289球封装芯片三维结构

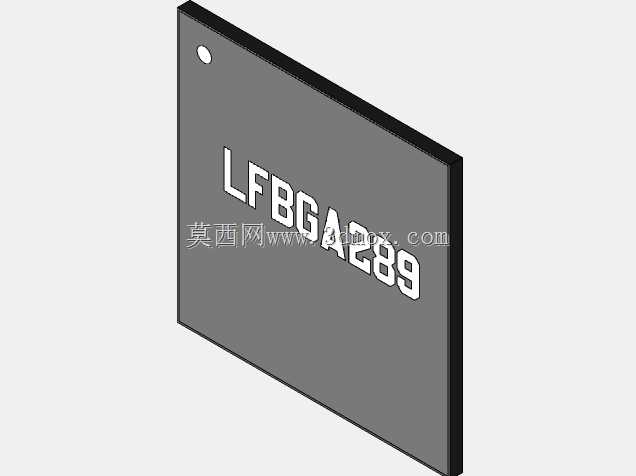

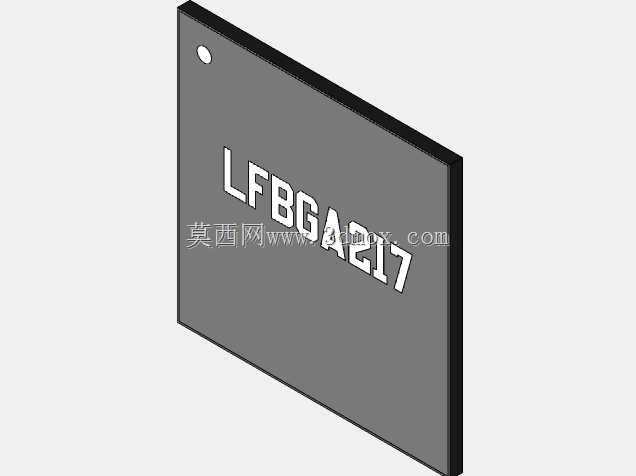

　　在高密度PCB整机布局阶段，BGA类器件的实体包络与焊球分布往往决定了板层叠构、走线扇出和装配工装的边界。这个LFBGA组件模型还原了217球与289球两种球位配置下的封装外形，顶面印有清晰的器件丝印标识，边角带有定位标记，整体为薄型方形扁平体，侧面呈现塑封本体与基板叠层的厚度关系。结构建模时没有把芯片简化成一块方块，而是把顶面丝印区域、侧边塑封过渡、底部焊球阵列以及角部基准特征逐一区分，便于在整机堆叠中检查与屏蔽罩、散热片、连接器和相邻高器件的空间干涉。实际应用中，这类封装常见于工业传感采集板、通信控制模块、嵌入式计算单元和精密测量前端。选型阶段工程师最先关注的不是外观，而是焊球节距、封装外廓、禁布区和焊盘映射。

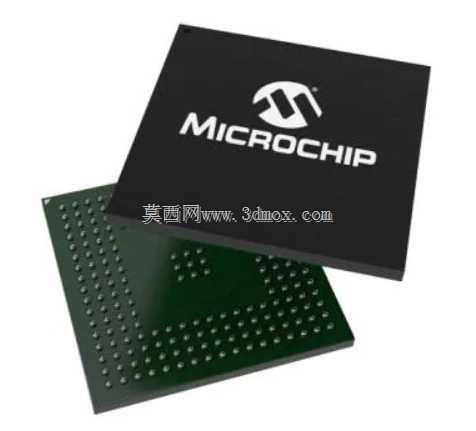

　　模型保留了底部球阵的排布逻辑，可直接用于核对原理图封装与PCB封装的对应关系，也能在结构评审时判断返修热风嘴、植球治具和测试探针的可达性。对于传感器类产品，器件周围通常要预留模拟信号通道、接地过孔和屏蔽结构，BGA实体尺寸越准确，结构与硬件之间的反复修改就越少。设计思路上，模型以封装实体为核心，先确定基板长宽和总厚，再在底面按阵列规则建立焊球，角部用缺球或标记球作为方向识别，避免装配时旋转错位。顶面的圆形标记可对应生产过程中的视觉定位点，帮助贴装设备识别器件姿态。侧边没有多余卡扣或引脚，符合LFBGA依靠底部球阵实现电气与机械连接的特征。安装边界方面，需要同时考虑X、Y方向的占位和Z方向的高度。器件落板后，焊球、

　　焊膏和回流焊接高度共同构成底部间隙，这个间隙影响清洗、underfill填充以及底部测试点的设置。若板卡需要做三防涂覆或灌封，封装四周还需留出胶液流动和排气空间；若上方叠加散热盖，则要核对塑封顶面最高轮廓与散热件公差链。模型中顶面平整，适合在热设计阶段选取接触区域，也可据此推导导热垫压缩量。在三维装配环境里，该组件还可用于模拟维修操作。BGA返修时需要局部加热，周围器件的耐温距离、工装压边位置和光学对位路径都依赖准确的实体模型。若整机存在振动或冲击，封装角部与板边的距离、焊球阵列的承载分布也会进入结构校核范围。通过把217球与289球配置放在同一组件表达中，工程师能够快速比较不同IO规模对板面积的占用差异，

　　而不必在方案初期反复切换二维封装图。模型呈现的塑封体边缘、厚度比例和丝印位置也有助于生成产品爆炸图、装配指导图和维修手册插图。对于刚接触高密度封装的结构设计人员，这种实体模型能直观建立球栅阵列器件的空间概念：它不是单纯的平面芯片，而是一个包含基板、塑封、焊球和顶面标识的多层机电元件。布线人员可据此理解扇出难度，工艺人员可据此判断钢网开窗与贴片压力，测试人员可据此规划探针座与夹具避让。把这些工程约束前置到三维协同阶段，能显著减少样机阶段因封装理解偏差造成的返工，尤其适合传感器小型化、集成化产品在紧凑空间内完成器件选型与装配验证。
