HVQFN40高密度贴片封装结构

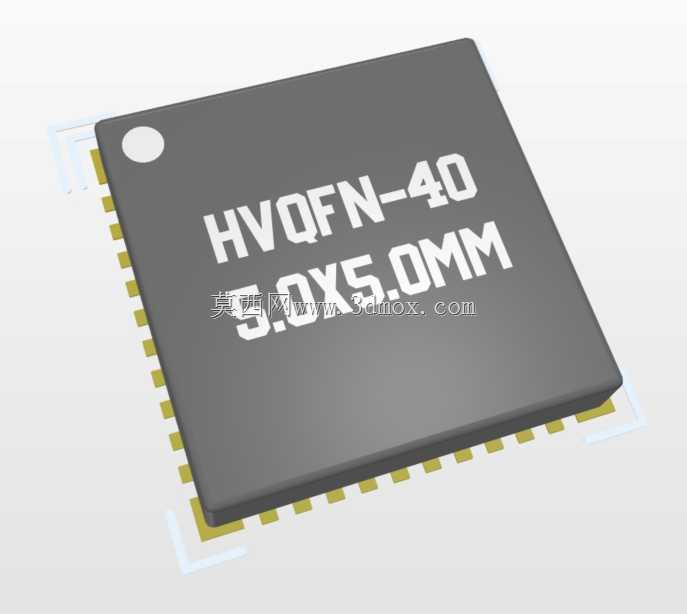

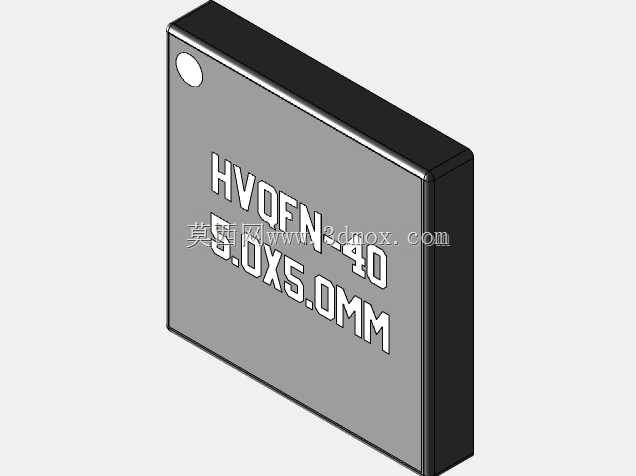

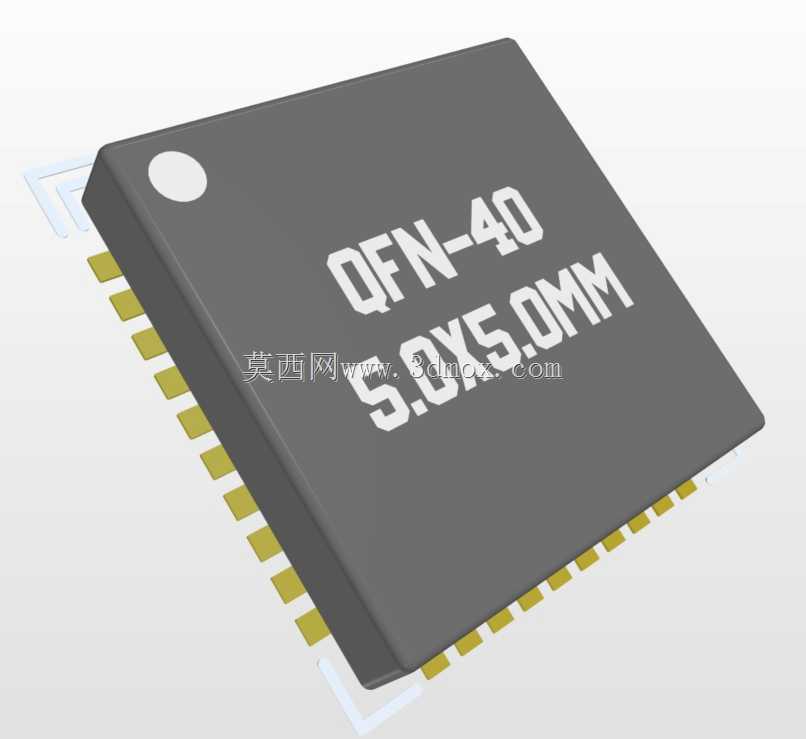

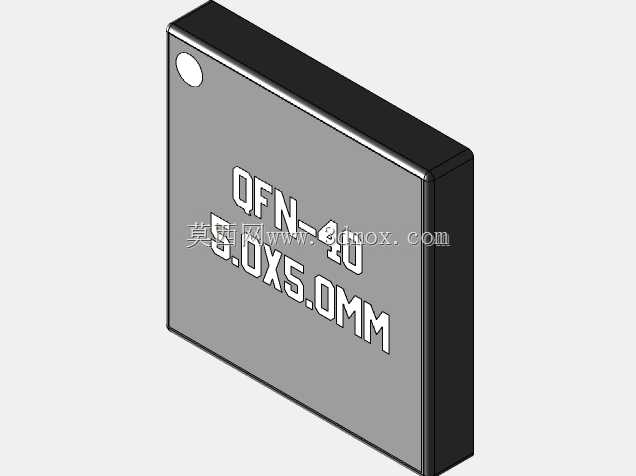

　　HVQFN40属于方形扁平无引脚封装，整体采用5.0×5.0毫米本体，厚度方向控制在适合SMT回流焊的常规范围。封装顶面一角设置圆形定位标记，用于在视觉贴装、人工核对和PCB丝印对位时快速识别引脚1方向，避免芯片旋转180度或90度后造成电源、地与信号脚错接。模型将封装体拆分为黑色塑封主体、顶面丝印区域、底部外露焊盘以及四周侧面可见的端部端子，端子沿四边等距布置，端部在实体侧面形成短条状金属边界，能够直观反映实物在焊盘上的落点关系。

　　这类封装常见于电源管理、接口转换、传感信号调理、微控制器外围以及小型通信模块中。相比带鸥翼引脚的器件，QFN把端子缩短到封装本体下方或边缘，寄生电感更小，散热路径更直接，底部裸露焊盘可通过过孔连接到PCB内层地平面，帮助芯片在连续采样、高速切换或负载波动时把热量迅速导出。对于手持设备、工业控制板、传感器前端和高密度采集模块而言，较小的占地尺寸有利于缩短关键信号走线，同时让模拟输入、参考电压和数字接口在有限板面上完成分区。

　　建模时没有把它简化成单纯方块，而是保留了封装边界与端子的相对位置。四边引脚按实际节距排列，角部留出无引脚间隔，便于在PCB封装中区分边段；底部中央散热焊盘单独成面，可用于热仿真、剖面检查或与电路板铜皮进行装配干涉确认。顶面文字区域做成凹陷或印刷效果，标识HVQFN40及5.0×5.0毫米规格，使模型在装配视图中具备可读性，而不是只能依靠文件名判断器件类型。

　　从结构设计角度看，QFN的关键不只是外形长宽，还包括端子宽度、端子间距、散热焊盘尺寸、塑封体高度以及引脚外露范围。若只按芯片手册中的二维尺寸画线，容易忽略焊膏层、钢网开口和邻近器件高度之间的关系；三维模型可以把这些边界同时呈现。布局时，封装外侧需要预留吸嘴抓取和光学定位空间，底部焊盘周围要避免放置过高元件；焊接区域下方布置过孔时，还要兼顾散热与漏锡风险。该模型可用于检查这些安装边界，例如确认0402或0201阻容器件靠近QFN边缘时是否影响返修烙铁头进入，确认连接器、屏蔽罩或结构件是否与封装高度冲突。

　　在传感器相关应用中，HVQFN40常承担信号采集、放大、校准或数字输出任务。封装寄生参数会直接影响微弱信号质量，因此三维布置不仅服务于可制造性，也关系到电气性能。把模拟输入引脚靠近传感元件、把电源去耦电容贴近电源脚、把接地焊盘连接到完整地平面，这些原则在实体模型中更容易与结构工程师沟通。模型中的引脚排列可用于核对走线扇出方向，判断哪些信号适合短距离直连，哪些位置需要绕过中心散热焊盘。

　　外形上，塑封体边角采用微小倒角或直角边界，符合多数量产QFN器件外观；侧面端子没有向外伸出长脚，因此装配后焊点主要位于封装边缘与PCB焊盘之间。模型对这一特征的表达，有助于区分QFN与LQFP、SOIC等带脚封装，避免在装配评审中误用返修工艺。中心焊盘与周边信号端子的层级关系也被保留，剖切视图中可以看到塑封体覆盖芯片区域、金属端子从内部向外延伸至边缘的基本构造。

　　对于设备选型人员，该模型可放入PCB初步布局中评估占地；对于机械结构人员，它提供了器件高度和外廓，可用于校核外壳内部净空；对于工艺人员，它能辅助判断吸嘴尺寸、视觉识别点、焊盘设计和返修通道。不同规格QFN在长宽、引脚数和散热盘上差异明显，5.0×5.0毫米HVQFN40属于较紧凑的一类，适合在传感器节点、小型控制板和便携仪器中使用。建模时保持端子数量与四边分布一致，角部空位与实物封装规则对应，使它既能作为外观展示件，也能作为板级装配中的占位参考。

　　在实际产品开发中，这类封装往往与温度、压力、光电或运动传感芯片配套出现。板框确定前，把三维封装放入装配，可以提前发现传感器接口、接插件、固定柱和屏蔽罩之间的冲突；热设计阶段，可依据底部焊盘面积规划铜皮和过孔阵列；测试阶段，可根据引脚边距预留探针或测试点位置。模型没有加入夸张的装饰结构，所有可见特征都围绕封装识别、安装和焊接需求展开，因而适合用于结构评审、教学演示以及PCB协同设计中的器件占位。
