长杆锥面真空吸附拾取执行杆件

　　该杆件主要面向狭小空间内的轻小工件拾取与转移，常见于电子装配工位、实验室样件取放、轻工分拣线以及需要避开周边遮挡结构的取料环节。细长杆身能够深入槽腔、盒体或工装间隙，末端吸盘以负压接触工件表面，避免刚性夹爪对薄片、玻璃、镜片、塑壳等易划伤零件造成压痕。实际使用时，杆体通常连接到小型滑移机构、手动支架或自动化执行端，气源通过杆内通道向吸盘供给真空，也可在末端接入小型真空发生器形成独立吸附回路。

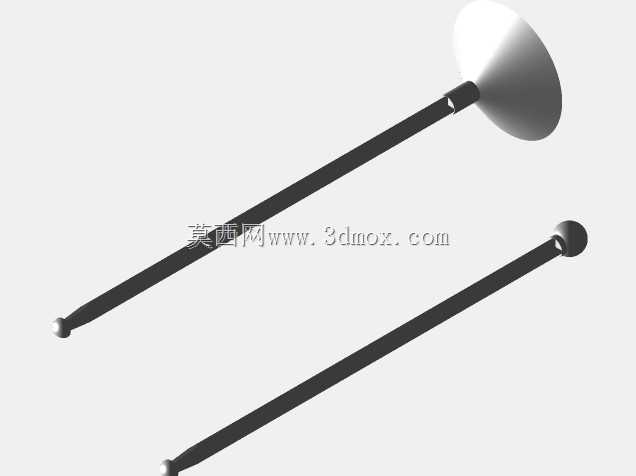

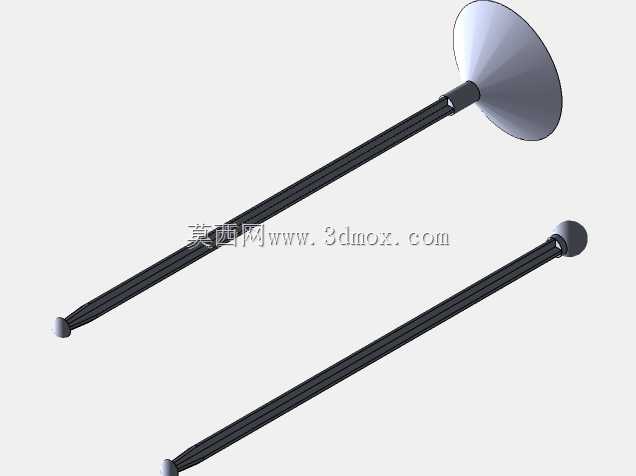

　　从结构上看，产品由吸附盘、连接杆和尾端接头部三部分组成。吸附盘采用外扩锥面轮廓，盘面在接触平面后形成封闭区域，锥面过渡可在轻微偏斜时仍保持一定贴合能力，降低对工件定位精度的要求。杆身截面并非简单圆杆，而是沿轴向布置多条加强棱，这种处理在相同材料用量下提升了细长比条件下的抗弯刚度，同时让外观具有明确的握持与导向特征。尾端小球状接头用于与支架、手柄或驱动端配合，既可以作为限位端头，也可在允许摆动的工况下提供小范围自适应角度。

　　设计思路上，这类杆件需要同时平衡三个矛盾：一是伸入距离与刚性之间的矛盾，杆越长越容易到达深处，但悬伸状态下末端偏摆会增大；二是吸附面积与避让能力之间的矛盾，大盘面吸附稳定但占用空间，小盘面灵活却对表面平整度更敏感；三是轻量化与连接可靠性之间的矛盾，过细的杆身会削弱内部真空气道和接头强度。模型中采用的长杆加锥盘组合，正是在这些约束之间取折中：杆身通过棱线提高截面惯性矩，吸盘以较平缓的锥角扩大有效接触范围，尾端接头保持紧凑，避免在狭窄通道内形成干涉。

　　外形尺寸与安装边界方面，三维模型完整表达了杆体总长、吸盘最大外径、锥面高度、杆身等效直径以及尾端接头轮廓。布置到设备中时，应优先核算吸盘中心到安装支点的悬伸距离。若悬伸过长，在快速启停或横向移动时，末端会因惯性产生抖动，直接影响吸附定位稳定性。安装空间不仅要留出杆身直线通过的通道，还应考虑吸盘接近工件时的法向接近余量；锥盘外缘到相邻夹具、料盒壁或传感器之间应保留径向间隙，防止吸附过程中盘面边缘剐蹭周边零件。对于需要回转或摆动的工况，还要以尾端接头为旋转中心检查吸盘最大外圆扫掠区域，避免运动包络与机架发生碰撞。

　　在功能特性上，该结构不承担大载荷夹持，更适合表面连续、质量较轻的平面或微弧面零件。锥面吸盘在接触瞬间具有一定自定位趋势，工件若略有偏移，盘面下压时可将接触区域引导至中心。杆身的多棱外形也适合手动操作场景，操作者握持时不易打滑；若用于自动设备，棱线还可作为防转特征，配合夹块或导向套限制杆件绕轴线转动。需要注意的是，细长杆对侧向力较敏感，选型时不应把它当作撬杆或压杆使用，吸附后提升动作应尽量沿吸盘法线方向，横向拖拽会显著增加漏气和脱落概率。

　　从建模角度看，该零件适合用回转特征加杆身拉伸切除的方式构建：先确定吸盘锥面与盘面圆角，再建立杆身主体，随后沿轴向阵列或直接拉伸形成棱线，最后处理尾端球头与杆身的过渡。曲面连续性重点集中在吸盘根部和球头交接处，这些位置在快速成型或小批量加工时容易形成应力集中。若后续要投入工程应用，还需要在尾端补充具体接口尺寸、真空气道直径以及密封方式，并根据接触工件材质选择吸盘材料；对于洁净或防静电场景，杆体表面处理和吸盘材质也应同步纳入结构设计约束。
