扫描振镜镜头M85螺纹转接环结构

　　在激光加工、视觉检测与光学扫描系统中，扫描振镜承担光束偏转与轨迹定位的核心任务，而镜头与振镜输出端之间的机械连接往往决定光路同轴度、装拆效率与长期稳定性。该转接环正是为这类连接场景设计的中间构件，用于在具有M85接口的扫描振镜与对应规格镜头之间建立可靠的螺纹衔接，避免因接口不匹配而额外加工壳体或更换镜头。

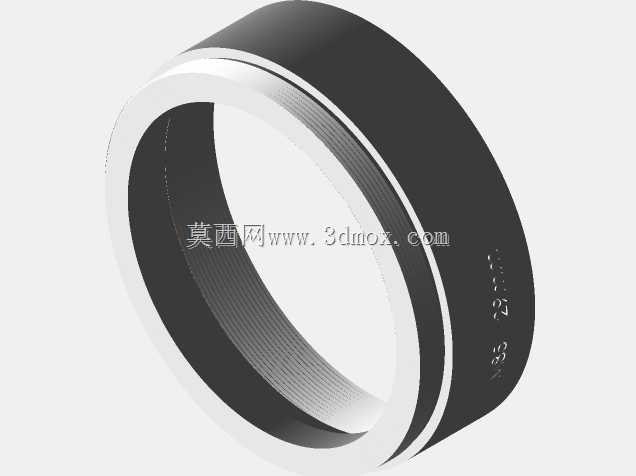

　　从结构上看，零件整体呈短圆筒形，轴向长度控制在29mm，内外两侧均设置M85螺纹。这种双向螺纹布置使转接环一侧可旋入振镜端外螺纹接口，另一侧可承接镜头端内螺纹或外螺纹组件，具体旋合方向根据实际装配关系确定。环体壁厚在保证螺纹有效啮合长度的前提下尽量压缩，既减少对光路周边空间的侵占，也避免转接后整体悬伸过长而引入额外偏心或振动风险。

　　设计这类转接件时，首先要明确的是安装边界而非单纯外观。M85螺纹属于较大直径光学接口，螺纹中径、螺距与牙型公差直接影响旋合手感和定位重复精度。若配合过松，镜头在频繁调整或设备运输后可能出现微小偏转，造成光斑中心漂移；若配合过紧，则现场装拆困难，且在铝合金或薄璧件上容易产生咬合。因此建模时需要保留完整牙型，并在端面预留贴合面，使旋紧后不仅依靠螺纹受力，也能通过端面接触提高轴向定位稳定性。

　　29mm的长度并非随意取值。它需要容纳内外螺纹的有效旋合段，同时在两端留出必要的退刀与倒角空间。端部倒角对实际装配非常关键：一方面可为螺纹旋入提供导向，降低首牙错扣概率；另一方面可去除锐边，避免操作人员在清洁镜片或调整镜头时被划伤。环体内孔必须保持足够通光孔径，内壁不应出现突出台阶，以免在光束边缘产生遮挡或反射。对于激光设备而言，内壁还常配合发黑或阳极氧化处理，以降低杂散光对扫描质量的影响。

　　在扫描振镜的实际使用中，镜头可能需要根据焦距、场镜规格或检测任务进行更换。转接环使不同接口组合具备更强的适配能力，尤其在设备改造、旧系统升级或多品种小批量生产线中，能够减少重新设计振镜安装筒的工作量。它不承担复杂运动功能，却直接影响光学系统的模块化程度：一个尺寸稳定、螺纹配合合理的转接环，可以让镜头更换后仍保持较高的同轴度，减少重新校准光路的时间。

　　从三维建模角度看，该零件适合通过回转体特征构建主体，再以螺旋切除方式生成内外螺纹。若用于结构评审或干涉检查，可按真实牙型建模；若用于大装配体简化，则可在保留螺纹大径、小径和有效长度的基础上采用装饰螺纹表示，但关键配合直径与端面距离必须准确。装配验证时应重点检查转接环旋入后镜头端面是否压紧到位、镜头外缘是否与振镜壳体或周围传感器支架发生干涉，以及29mm轴向长度是否会使镜头进入工作距离不足的位置。

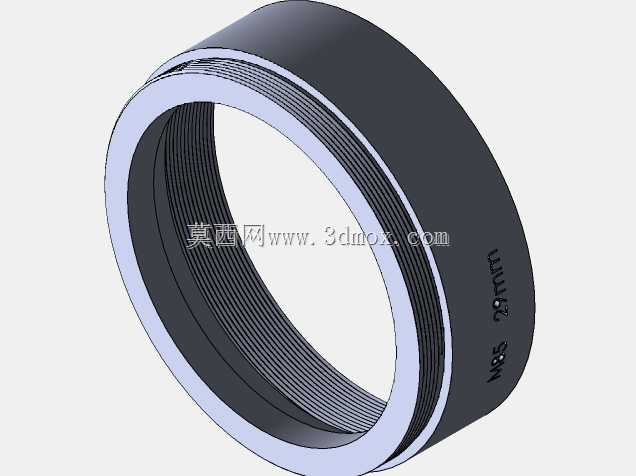

　　此外，转接环外圆表面标注有螺纹规格与长度信息，这在多型号光学平台并行维护时有助于快速识别。虽然零件本身结构简单，但其尺寸链需要与振镜接口、镜头接口、锁紧环、密封垫等周边元件共同考虑。端面平行度、内外螺纹同轴度以及环体中心线与端面的垂直度，都是保证镜头光轴与振镜旋转中心一致的重要几何公差。若这些偏差累积过大，即使螺纹能够顺利装配，也可能导致扫描场中心偏移、边缘光斑畸变或视觉画面偏心。

　　在材料选择上，这类转接环通常采用铝合金或表面处理钢材，以兼顾强度、重量与耐久性。铝合金有利于减轻镜头前端负载，降低振镜安装筒的悬臂重量；钢材则在频繁装拆或需要更高螺纹耐磨性时更有优势。无论采用何种材料，结构设计都应避免壁厚突变，减少热处理或加工过程中的变形。对于需要在洁净环境中使用的光学设备，外表面还应考虑易清洁、无积尘沟槽的要求。

　　综合而言，该转接环围绕M85内外螺纹接口和29mm轴向空间展开，核心价值在于以紧凑的回转结构完成扫描振镜与镜头之间的标准化过渡。它适用于激光打标、激光焊接、视觉扫描、三维测量等需要精确光路连接的设备，在不改变原有振镜主体结构的前提下扩展镜头适配范围，并通过合理的螺纹长度、端面贴合与内孔边界保证装配精度和使用稳定性。
