阿马尔4.5倍105毫米光学物镜结构

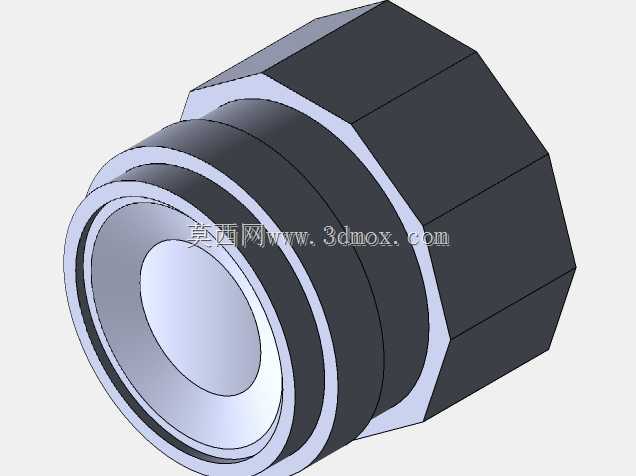

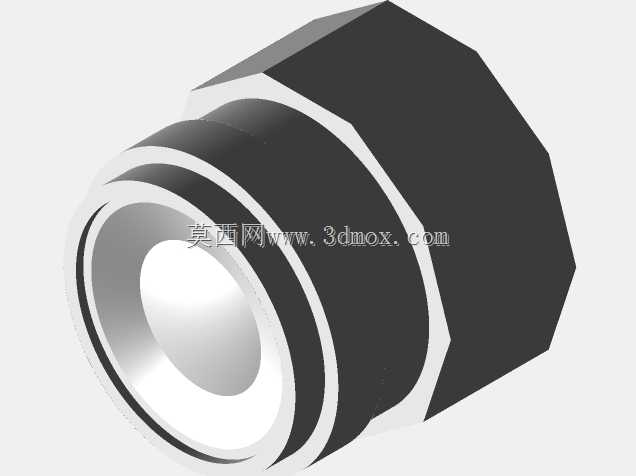

　　该物镜结构面向光学成像、视觉检测与精密测量类设备，常用于工业显微观测、机器视觉采像、实验光路搭建以及小型成像系统前端。其核心作用是把目标光线按既定焦距会聚到成像面，在保证通光孔径的同时约束透镜组的同轴位置，使镜片在装配、调校和长期使用中保持稳定相对关系。外轮廓采用六角形握持段与圆筒形镜身结合的形式，既便于手动旋拧，也能在受限空间内通过工具施加装配扭矩。前端为多层阶梯内孔，用于容纳压圈、隔圈和透镜边缘；不同直径的台阶形成轴向定位面，可直接限制镜片窜动，减少额外调整片数量。后部外圆与内孔保持较高同轴要求，便于接入目镜、相机接口或后续镜组。设计时优先考虑光路与结构的耦合：透镜安装面围绕光轴布置，壁厚在满足刚性的前提下避免过大体积，

　　六角段的对边尺寸兼顾人手操作和标准扳手空间，圆筒段外径则匹配常见镜架、夹持座或设备安装孔。轴向长度决定物镜工作距离与后截距边界，选型时需要结合靶面尺寸、接口螺纹和防护玻璃位置核对，避免镜头与被测件、相机芯片或外壳发生干涉。端部倒角用于引导装配，防止锐边划伤镜片或密封件；阶梯外圆也可作为同轴定位基准，在装入支架时直接贴合定位孔，降低装夹偏心。内部台阶不仅承担镜片承托，还可形成遮光阑的延伸结构，减少杂散光在筒壁反射。压圈区域预留足够的螺纹或压紧空间，使装配人员能够按顺序固定第一片透镜、隔圈和后续镜片，并在必要时通过修磨隔圈补偿焦距偏差。六角外形相较全圆结构更利于防转，当物镜需要旋入配套螺纹座时，拧紧后不易在振动工况下松动；

　　若设备存在往复运动或轻微冲击，该外形还能与夹具平面形成稳定接触，提升夹持可靠性。从建模角度看，回转体部分可通过旋转特征快速建立，六角段通过拉伸切除完成，再对台阶、倒角和配合面逐一细化。结构工程师在复用此类模型时，应重点检查透镜孔径与通光口径是否匹配，各定位端面相对光轴的垂直度是否满足成像要求，外圆与接口之间的同轴公差是否便于加工。安装边界方面，需预留六角段的扳手回转空间，确认前端不会触碰被测工件，后端接口与相机或转接环之间留有锁紧余量；若用于检测设备，还要结合光源照射角度评估镜筒前端阴影。整体结构没有复杂曲面，加工工艺以车削为主，六角部位可通过铣削成型，适合小批量光学配件试制与设备集成。
