三片式光学镜筒物镜组件结构设计

　　该镜筒类零件主要用于光学成像系统前端，承担透镜定位、光路约束和外部接口连接作用。在机器视觉、工业检测、显微成像、测量探头以及小型传感装置中，物镜组件直接决定入射光线的汇聚质量，也影响后续像面位置、视场范围和装配一致性。三片式结构通过多片透镜组合校正像差，相比单透镜方案能够在有限筒长内获得更稳定的焦距表现，适合对成像边缘清晰度、畸变控制和通光孔径有要求的场合。

　　从实际使用角度看，镜筒并不是单纯的圆筒外壳，而是透镜、隔圈、压圈和安装基准的集成载体。内壁需要为镜片提供同轴定位面，外壁则要与设备支架、调焦机构或传感器壳体形成配合。三片透镜在筒内按设定间距排布，中间依靠隔圈控制空气间隔，端部通过压合结构固定，避免振动、温度变化或反复装调后出现镜片倾斜。若定位面同轴度不足，透镜光轴会发生偏移，最终表现为画面一侧模糊、分辨率下降或中心与边缘焦点不一致。

　　设计这类结构时，首先要明确光学系统给出的焦距、视场和镜片外径，再反推镜筒内径、壁厚和有效通光区域。筒壁过薄会降低刚性，在夹持或锁紧时容易产生椭圆变形；筒壁过厚则会增加体积和重量，也可能限制相邻机构布置。透镜安装台阶的直径公差、端面跳动和台阶深度需要与镜片公差匹配，过松会造成径向间隙，过紧则可能压裂边缘。对于需要批量装配的设备，镜筒端部还应预留可靠的压圈螺纹、卡环槽或点胶空间，使装配人员能够在不损伤光学面的前提下完成固定。

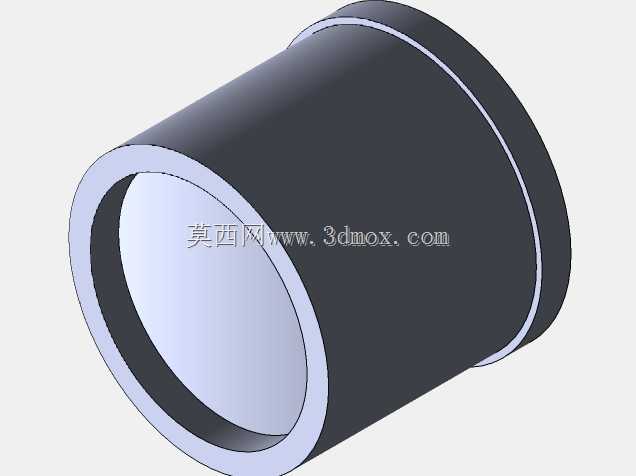

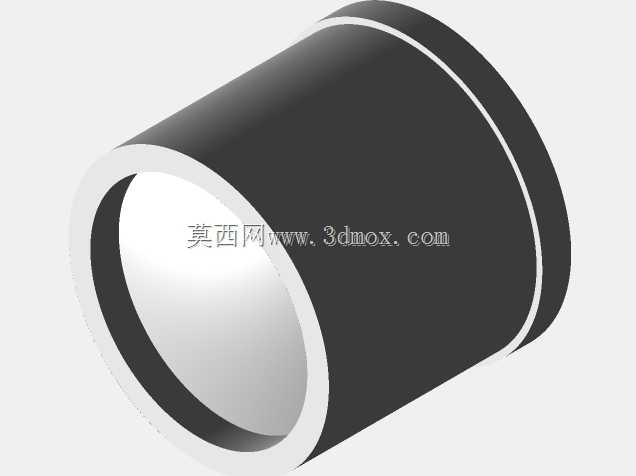

　　外形边界方面，该模型呈现为阶梯圆筒形态，主体外圆连续，端部带有凸缘和台阶，便于轴向限位。凸缘面可作为安装贴合面，在装入传感器壳体或镜头座时承担定位作用；外圆则可用于导向或与调焦滑套配合。内部为阶梯孔，不同孔径分别对应透镜外缘、隔圈和避让空间，能够减少杂散光反射面，同时保证光线只通过有效口径。若将其用于扫描或检测探头，前端凸缘还可以与遮光罩、保护玻璃或密封压盖组合，形成完整的前端组件。

　　三片式布置的关键在于间隔控制。第一片透镜通常负责收集大角度光线，第二片参与像差平衡，第三片更靠近像面，用于调整出射角度和后截距。三者之间的隔圈不能只按名义厚度加工，还要结合透镜中心厚度公差和镜筒台阶累积误差进行尺寸链校核。实际建模时应把镜片、隔圈、压圈作为一个装配体检查，确认透镜边缘不与筒壁发生干涉，压圈压紧后各光学面间距仍在允许范围内。对于需要调焦的结构，外圆与导向孔之间应保留合理间隙，并在周向设置防转或锁紧面，否则旋转调焦时可能带动内部镜片偏移。

　　材料选择上，镜筒常采用铝合金或黑色工程塑料。铝合金散热和刚性较好，适合工业检测设备中长期使用；塑料件则有利于减重和降低成本，但要关注成型收缩对同轴度的影响。无论采用哪种材料，内壁通常都需要做消光处理，以减少镜片边缘和筒壁反射形成的眩光。结构建模时不能只关注外观圆柱面，还要把倒角、退刀槽、压圈空间和装配工具避让位置表达清楚，这些细节往往决定零件能否顺利加工和装配。

　　在设备选型阶段，这类物镜筒可作为独立光学模块评估：先确认安装接口直径和轴向长度是否满足整机边界，再核对焦距与传感器靶面是否匹配，最后检查后截距是否给滤光片、保护片和调焦行程留出余量。若用于自动化视觉检测，镜筒的稳定性比单纯外观更重要，因为连续运行中的振动和温度循环会逐渐暴露夹持刚性不足的问题。将镜筒、透镜和安装座统一进行三维干涉检查，能够在加工前发现光路遮挡、装配顺序冲突和维护空间不足等问题，从而减少样机阶段的反复修模。
