35KP1.8/75洛莫镜头镜筒结构

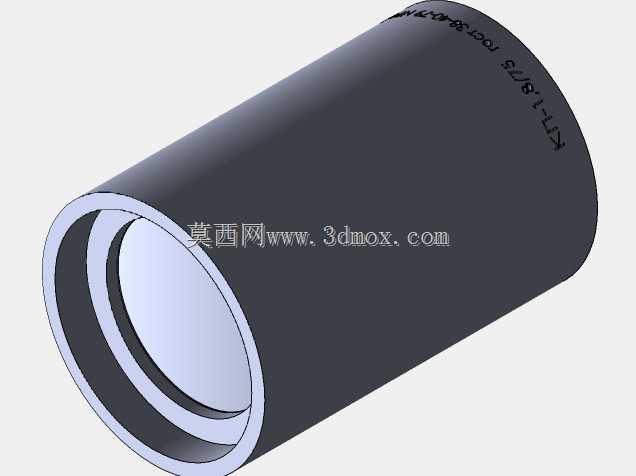

　　该结构围绕小型定焦光学镜头的镜身与镜片装配关系展开，主体呈现为一段圆柱状镜筒，内部以同轴台阶容纳多片透镜，适用于需要在有限筒长内约束镜片相对位置的成像光路。实际使用中，这类组件常见于老式定焦摄影镜头、工业视觉采集端、低照度监控取像单元以及教学用光学拆装平台，其核心任务不是单纯形成一个外壳，而是把每片镜片的光轴、间隔和压靠状态稳定限制在设计允许范围内，避免装配后出现偏心、倾斜或轴向窜动。从外形上看，镜身外圆连续，端部保留镜片装入开口，内壁采用多级环槽与台阶面。这样的处理有明确工程目的：不同直径的镜片可以从同一侧依次落入对应基准面，台阶既承担轴向定位，也形成隔圈的贴合边界；外圆则为后续装入调焦环、快门座或设备安装孔提供统一圆柱基准。

　　若把它放到整机边界里考虑，外径决定了它能嵌入的镜头座孔径，筒长决定前端镜片到后端像面的预留距离，端部壁厚则关系到压圈旋入后是否会侵入有效光路。建模时需要先把光轴作为主基准，所有内孔、端面和环槽都围绕这条轴线建立同轴关系。镜片不宜被简化成无厚度薄片，因为曲率、边缘厚度和倒角会直接影响与镜筒台阶的接触位置；筒壁上的刻印标识虽然不参与成像，但在实物装配、检修和方向识别中具有提示作用，沿外圆柱面包覆文字时要控制字符深度，避免削弱局部壁厚。内壁相邻台阶之间的过渡应尽量简洁，减少清根死角，这样既便于机加工走刀，也能降低毛刺刮伤镜片镀膜的风险。镜片在筒内并非随意堆叠。每片透镜的边缘通常由台阶面承托，再通过隔圈或压圈传递轴向压紧力。压力不能过大，

　　否则玻璃边缘存在崩边风险，长期温变后也可能产生额外应力；压力过小则会在振动工况下出现镜片微动，导致光轴偏移。合理的做法是让承托面尽量靠近镜片有效口径外侧，接触区域窄而连续，既保证定位重复性，又避免遮挡边缘光线。对于多片式结构，前后组镜片的同轴度尤其关键。若第一片与最后一片不同轴，画面中心与边缘的分辨率会出现不对称衰减；若某片镜片倾斜，即使偏心量很小，也可能引入像散和彗差。因此镜筒内孔各台阶应一次装夹完成或采用同基准二次找正，建模阶段就要把配合公差、镜片倒角和隔圈厚度链表达清楚，方便后续在工程图中分配轴向尺寸累积误差。端部开口处的壁厚需要兼顾强度与通光孔径。壁太薄，压圈拧紧时容易变形；壁太厚，又会在大视场角下遮挡边缘光束。

　　设计时通常沿光路追迹边缘光线，确认最外侧光线与筒壁之间留有安全间隙，再根据材料和加工方式确定最小壁厚。若采用金属车削件，局部可做得较薄；若改为注塑件，则需要增加拔模斜度并调整筋位，不能直接照搬机加工截面。该模型还可用于检查镜头与外部机构的干涉。把镜筒放入相机机身、视觉支架或防护外壳中旋转一周，能够快速发现外圆标识、端部压圈和相邻零件是否发生碰撞；沿光轴方向推拉镜筒，则可验证调焦行程中前后余量是否充足。对于需要密封的使用场景，还可在台阶处预留密封圈槽，使前端镜片与筒壁之间形成防尘、防潮界面，而不改变原有镜片定位逻辑。整体来看，这类镜头结构的价值在于把光学曲率、机械定位和装配工艺压缩到同一圆柱空间内。三维建模时保留镜片曲率与筒壁层次，不只是为了外观还原，更是为了让结构工程师在选型、改型和出图前，能够直接判断同轴基准、轴向压紧、通光边界和安装尺寸是否协调，从而减少实物试装阶段反复修配隔圈、扩孔或调整压圈的工作量。
