三片式短焦光学镜头镜筒结构设计

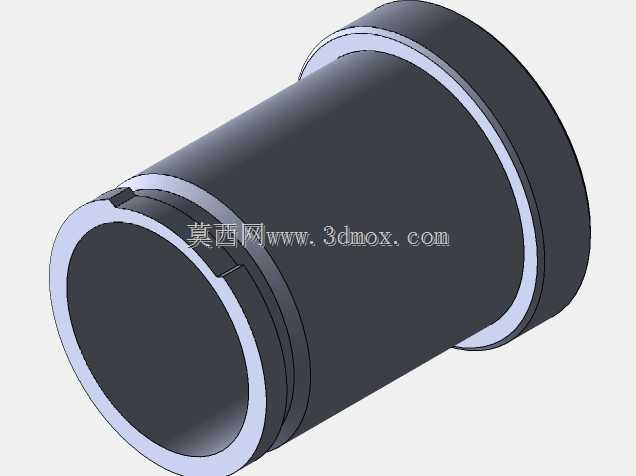

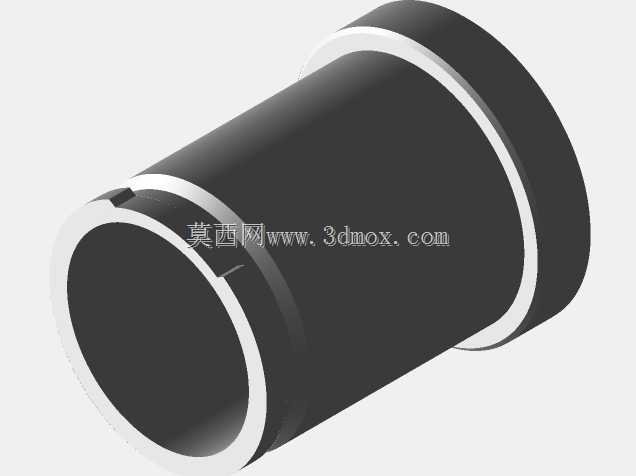

　　这套三片式短焦光学镜头的镜筒结构，核心围绕小像面成像场景的装配需求展开，整体采用同轴回转体布局，将三组光学镜片沿光轴方向依次限位固定，镜身外壁预留的阶梯轴段可直接适配监控相机、小型工业视觉检测工位、嵌入式扫码设备的镜头安装座，无需额外定制转接衬套即可完成轴向定位。

　　从实际使用场景来看，这类短焦距三片式镜头常被部署在流水线视觉定位工位，用来采集近距离工件的轮廓特征，也可嵌入便携影像采集设备中作为前置成像组件。镜筒前端的凸缘结构承担安装止口功能，安装时可直接抵靠设备壳体的定位端面，保证镜头光轴与成像靶面的垂直度；后端的缩径段则伸入设备腔体内部，避开周边电路板与接插件的排布空间，减少整机组装时的结构干涉。

　　结构设计上，镜筒内壁加工有三道环形定位台阶，每道台阶的端面都经过同轴度管控，分别对应三组镜片的承靠面，镜片装入后依靠台阶面限制轴向窜动，相邻镜片之间的隔圈厚度经过配算，可保证各组镜片的空气间隔符合光学设计要求。镜筒侧壁预留的注胶槽在镜片就位后填充光学结构胶，固化后即可锁定镜片周向位置，同时抵消温度变化带来的微量形变，避免光轴偏移。镜筒外壁的防滑滚花段方便装配时手动旋拧调整，也可配合卡环实现与设备安装座的锁紧固定。

　　外形尺寸方面，镜筒整体最大外径适配常规M12接口镜头的安装边界，总长度控制在紧凑区间内，可在狭小的设备腔体中完成部署。安装时需保证镜筒定位端面与成像靶面的平行度误差在允许范围内，否则会出现一侧成像清晰、另一侧虚焦的问题；三组镜片装入时需按先后顺序依次压入，压装力需均匀作用在镜片边缘，避免局部受力导致镜片崩边或产生内应力。

　　在光学性能的结构保障上，镜筒内壁做了消光处理，可减少镜片之间的杂光反射，避免成像画面出现眩光与鬼影。镜筒选材兼顾结构强度与轻量化需求，既可以承受日常装配与使用中的轻微磕碰，也不会额外增加设备前端的重量负担。针对不同使用环境，镜筒的配合公差经过匹配，在常规温湿度范围内都能保持镜片位置稳定，不会因材料热胀冷缩导致镜片间隔变化，进而影响成像清晰度。

　　从三维建模的角度来看，该结构所有特征均为回转体特征，建模时可先绘制半截面草图，通过旋转命令生成主体结构，再补充注胶槽、滚花、定位凸缘等细节特征。建模过程中需重点管控各台阶的同轴度公差与轴向尺寸链，镜片承靠面的粗糙度需满足装配要求，避免因端面不平导致镜片倾斜。完成主体建模后，可依次导入三组镜片与隔圈模型进行虚拟装配，校验各零件之间的配合间隙，排查是否存在干涉问题，同时模拟镜头装入设备安装座的状态，确认周边结构的预留空间是否满足要求。

　　这类镜筒结构看似简单，实则每一处尺寸都服务于光学成像的稳定性，台阶的位置、壁厚的选取、配合面的公差设定，都需要结合光学设计要求与实际装配工艺综合考量，任何一处尺寸偏差都可能最终反映在成像质量上。对于结构设计人员而言，这类光学组件的建模不仅要完成几何外形的搭建，更要理解每个结构特征背后的功能逻辑，才能在后续的改型设计中根据不同的成像需求快速调整镜筒尺寸，适配更多样的设备安装场景。
