紧凑型卫浴冲水系统膜片密封阀结构

　　这类膜片式密封件常见于紧凑型壁挂水箱、隐藏式冲洗机构和小型卫浴冲水单元，核心作用是在排水口处建立可控密封，并在触发冲水后快速抬起形成大流道，待水位下降到设定位置后再回弹封闭。它不是普通平垫片，而是承担启闭功能的弹性阀瓣，结构上同时兼顾密封、导向、承压和复位。

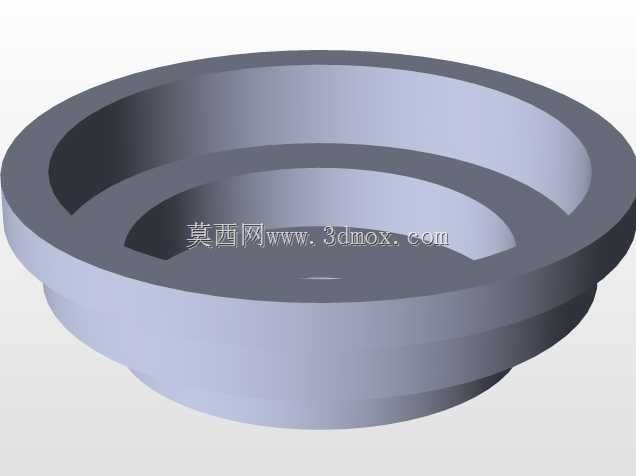

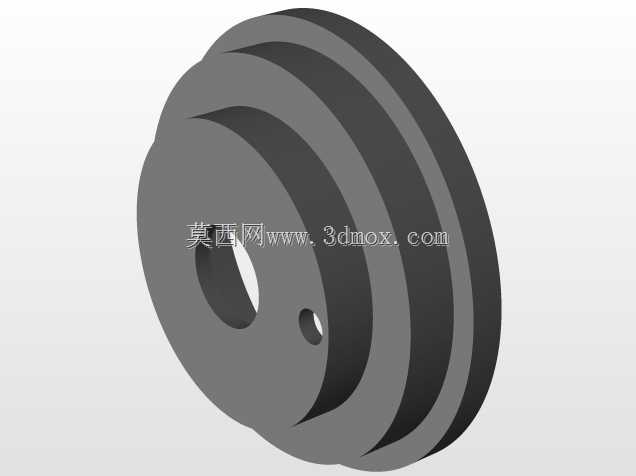

　　从外形看，零件整体呈阶梯环形，中心区域下凹，外缘带有多层环状台阶。这种轮廓不是为了造型，而是为了匹配阀座、压盖和排水口之间的安装空间。较宽的外圈用于被周边结构压紧，形成静态密封；中间环形带承担主要变形；靠近中心的凹腔则在水流通过时承受背压，并利用水压辅助膜片贴紧阀座。工程师在建模时需要特别注意各环带之间的过渡圆角，因为膜片在反复启闭过程中会在这些位置产生周期性弯折，圆角过小容易造成应力集中，长期使用后出现发白、裂纹或密封失效。

　　膜片的工作逻辑依赖材料弹性与水压差的配合。静止状态下，膜片覆盖排水孔，上方背压腔或复位结构将其压在阀座上，水流被截断；启动冲洗时，控制孔或泄压通道打开，膜片上方压力迅速释放，下方进水侧或水箱侧压力推动膜片抬升，主通道开启。由于95L、998这类紧凑机型内部空间有限，膜片不能设计得过厚，否则需要更大的启动力；也不能过薄，否则高压差下会过度塌陷、颤动，甚至被吸入排水孔。合理的壁厚分布应使外缘夹持区稳定、中部变形区柔韧、中心承压区具备足够抗凹陷能力。

　　选材方面，TPU类弹性体适合这种频繁接触水、要求耐疲劳和一定耐磨性的场合。建模时不能只按几何尺寸画成刚体，而应把材料特性带入结构判断：邵氏硬度过高，膜片回弹快但贴合性差，低压时可能渗漏；硬度过低，密封贴附性好但启闭响应迟缓，冲水结束后容易延迟关闭。若用于高温或长期含氯水环境，还需要评估材料老化后压缩永久变形量，因为外缘被持续压紧，一旦压痕无法恢复，静态密封面就会出现慢漏。

　　安装边界上，这类膜片通常被限制在阀座与压盖之间，外圈必须有足够宽的压紧面，但压紧量不能过大。压得过死会让膜片失去弹性变形空间，导致冲水时无法顺利抬起；压得过松则会在边缘形成渗漏通道。三维设计时应给出膜片自由状态与装配状态的差异，重点检查外缘压缩比、中部抬起高度以及中心凹腔与下方排水孔的同轴关系。若中心偏置，膜片开启时会一侧先掀、一侧仍贴阀座，水流偏冲，产生噪声并加速局部磨损。

　　流道形态也会影响膜片寿命。排水口边缘若存在锐边，膜片在高压下反复贴合，会像刀刃一样切割弹性材料；因此阀座口应设计成光滑圆弧或小倒角，并控制表面粗糙度。膜片下方还应保留足够的抬起空间，避免全开后贴到对面结构，造成有效流通面积不足。对于紧凑型水箱，冲水流量、噪声和关闭速度往往相互牵制：膜片升程大，流量大但关闭滞后；升程小，省水但冲洗力度不足。结构工程师需要通过环形台阶宽度、中心凹深和膜片厚度来平衡这些指标。

　　在实际维修场景中，这类零件属于易损件，常见故障不是整体断裂，而是局部密封线磨损、边缘压痕、中心变形或杂质卡滞。因此模型除了体现外观，还应表达可替换性：外圈定位形状要便于人工装入，非对称特征应具备防错作用，避免维修时装反。若膜片上下表面功能不同，还需在结构上做出明显差异，例如台阶高度、定位缺口或深浅腔，而不是依赖装配说明。

　　建模过程中，建议优先使用旋转特征建立主体，再对密封带、过渡圆角和局部加厚区进行细化。若后续要做有限元分析，可重点关注三类工况：装配压紧下的接触应力、冲水开启时的大变形弯曲、关闭瞬间水锤引起的局部冲击。网格不宜过粗，尤其是弯折环带和密封唇边，应保证能反映应变分布。对于三维选型人员来说，判断这类膜片是否适配，不能只看外径，还要看阀座口径、压盖行程、排水孔形状、允许抬起高度以及材料硬度是否与原机构匹配。

　　总体而言，这个零件虽然体积不大，却处在水路启闭的关键位置。它把弹性密封、压力响应和紧凑安装整合在一个环形结构中，设计上任何一个台阶、圆角或壁厚变化，都会直接影响冲水动作、密封可靠性和使用寿命。对卫浴给排水设备的结构开发而言，这类膜片阀的价值正在于以简单外形实现稳定、低噪、可维护的自动控制。
