内螺纹连接手动直通式球阀结构

项目分类:阀门 发布时间:2022-03-28 ID:589547
  • 内螺纹连接手动直通式球阀结构
  • 内螺纹连接手动直通式球阀结构
  • 内螺纹连接手动直通式球阀结构
  • 内螺纹连接手动直通式球阀结构
  • 内螺纹连接手动直通式球阀结构

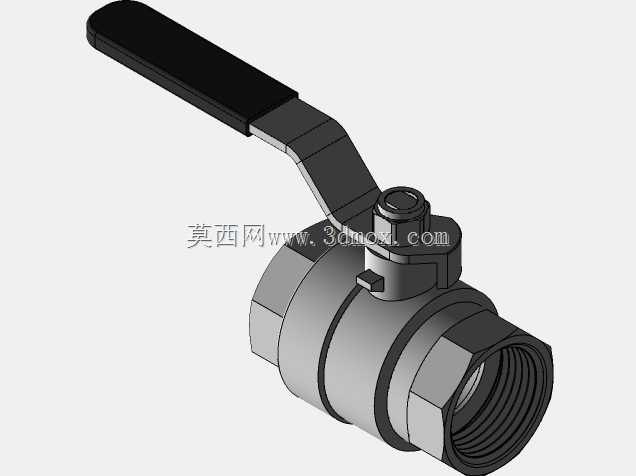

  在中小型流体管路的现场布设里,手动球阀一直是截断类元件里最常用的选项之一,这套内螺纹直通球阀的结构,就是面向公称通径不大、需要频繁快速启闭的水、气、低压油管路做的设计。和法兰连接的大口径阀门不同,这类螺纹连接的球阀不需要额外配对法兰、密封垫片和螺栓组,直接拧入预制好内丝的管路端头就能完成装配,在设备内部紧凑空间、民用给排水支路、小型气动系统、机床冷却回路里都能见到它的应用。它的核心功能是通过带通孔的球形阀芯在阀体内旋转90度,实现管路全通径全开或者完全截断,全开状态下介质流向几乎没有额外阻挡,流阻远小于同通径的截止阀,也不容易在阀腔内部积存介质残渣,对含少量细小杂质的流体兼容性更好。从结构拆解来看,

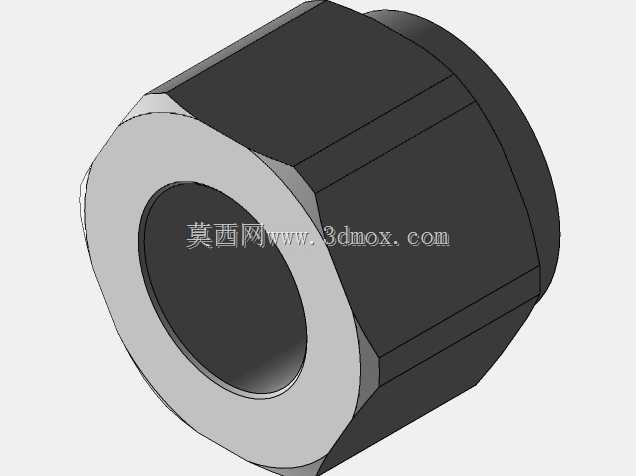

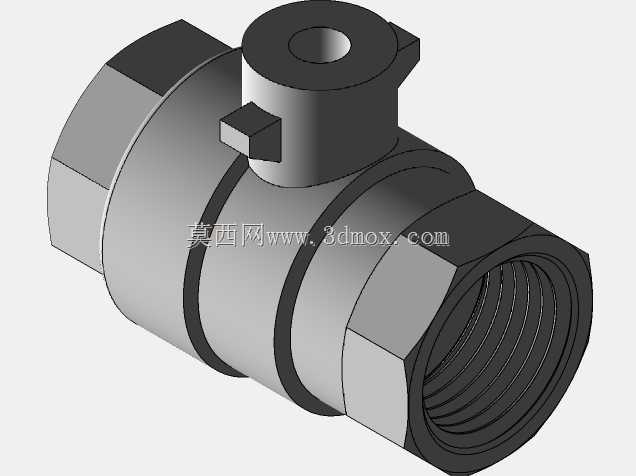

  整个阀门的受力主体是左右对合的六角阀体,两端加工标准管螺纹,阀体外侧留出的六角平面是现场安装时管钳的着力位,避免装配时打滑损伤阀体外壁。球体被两侧的密封阀座夹持在阀腔中心,阀座通常采用聚四氟乙烯或者改性尼龙材质,既有足够的密封贴合度,又能降低球体转动时的摩擦阻力;阀杆从阀体上部的装配孔插入,下端的扁位卡入球体顶部的凹槽,把手柄的扭矩直接传递给球体,阀杆中部设置多级密封填料和压盖,防止带压介质从阀杆转动间隙向外渗漏。顶部的扳动手柄做了加长扁形设计,力臂长度经过权衡:既保证操作人员不用借助辅助工具就能单手完成启闭,又不会因为力臂过长导致阀门意外被碰撞后误切换状态;手柄和阀杆的连接部位采用扁方加紧固件锁死,

  长期使用也不会出现手柄空转打滑的问题。设计这类阀门时,首先要确定的是通孔直径和两端螺纹规格的匹配关系,通径直接决定额定流量,螺纹尺寸则要和现场管路标准统一,不能出现通径和螺纹不匹配导致的流道缩径。其次要校核阀体壁厚,在公称压力对应的试验压力下,阀体对合部位、螺纹根部、阀杆安装孔这几个应力集中位置不能出现变形或者裂纹;球体的圆度和表面粗糙度直接影响密封寿命,加工时需要保证球面光滑无划痕,和阀座贴合后整圈没有可见间隙。安装边界方面,这类阀门两端螺纹的有效旋合长度要符合管螺纹标准,阀体总长度决定了管路切断时需要预留的直线安装空间,顶部手柄的转动半径必须提前纳入设备布局校核,要保证手柄在90度转动全程不会和周边管线、机架、护罩发生干涉;

  手柄处于与管路平行位置时对应全开,垂直位置对应全关,现场操作人员可以直接通过手柄朝向判断阀门状态,不需要额外加装位置指示牌。和电动、气动球阀相比,纯手动结构的优势在于结构简单、成本可控、不依赖气源或者电源就能工作,故障点极少,日常维护只需要在阀杆填料处少量补充润滑,即便长期处于全开或者全关状态,再次操作也不容易卡滞。在三维建模过程中,需要重点还原螺纹的旋向与螺距、球体与阀座的配合间隙、阀杆和球体的传动扁位、阀体对合处的定位结构,这些细节直接决定模型用于装配校验时的参考价值;如果把模型导入设备整体布局里,还可以直接模拟阀门安装后的操作空间,提前发现现场安装后手柄无法转动、扳手没有操作空间这类常见问题。
