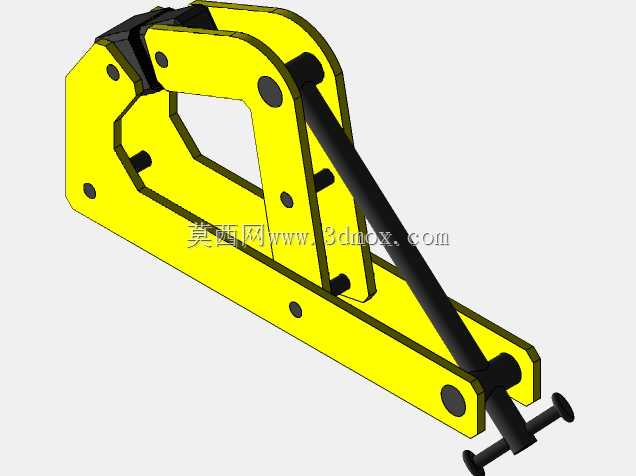

板材吊装用铰接式起重夹钳结构设计

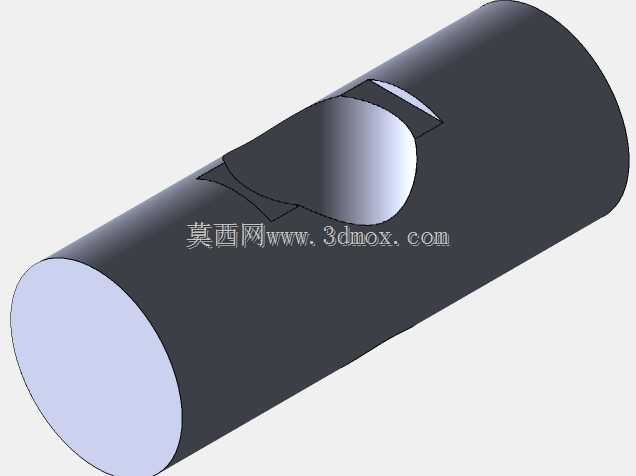

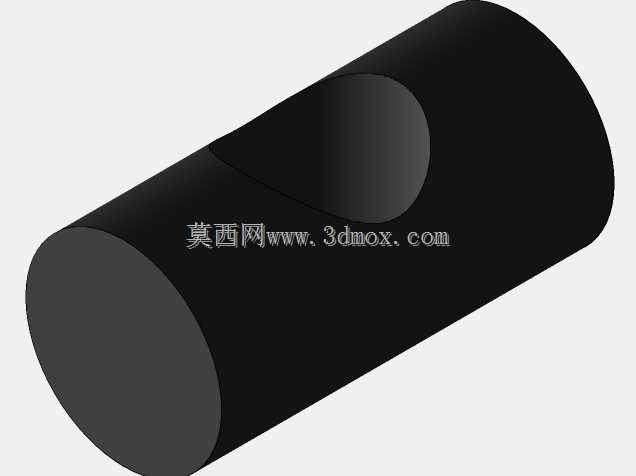

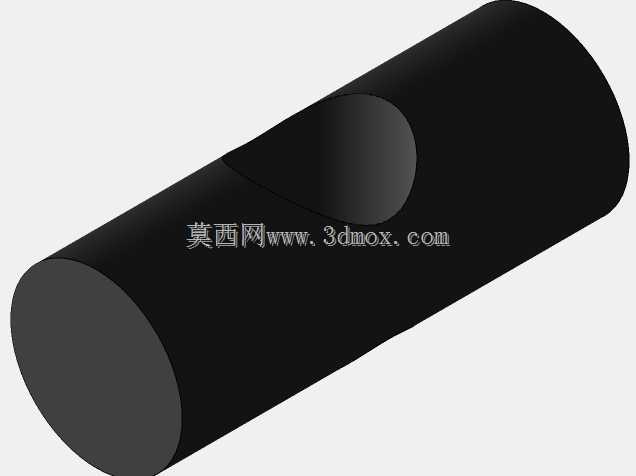

　　该夹钳的核心应用场景集中在钢结构车间的钢板转运、钢材市场的型材装卸以及钣金加工车间的厚板上下料工位，区别于磁吸吊具，它不会在工件表面剩磁，也不会像柔性吊带那样在尖锐棱边处发生割裂失效，对于表面有防锈涂层、不允许磁吸残留的合金钢板，这类纯机械夹紧的吊具是更稳妥的选择。从实际工况来看，它的夹紧力完全来自工件自身重力，钳体挂接在行车吊钩上后，只要工件被吊起，钳口处的摩擦力就会随载荷增大同步提升，不需要额外配置液压或气动动力源，在没有压缩气源、供电不便的露天堆场也能直接使用。整个结构采用双片侧板对夹的布局，所有受力关节都通过销轴连接，这种设计的好处非常明确：所有承力点都是线接触，不存在焊接结构常见的应力集中隐患，长期使用后如果销轴、

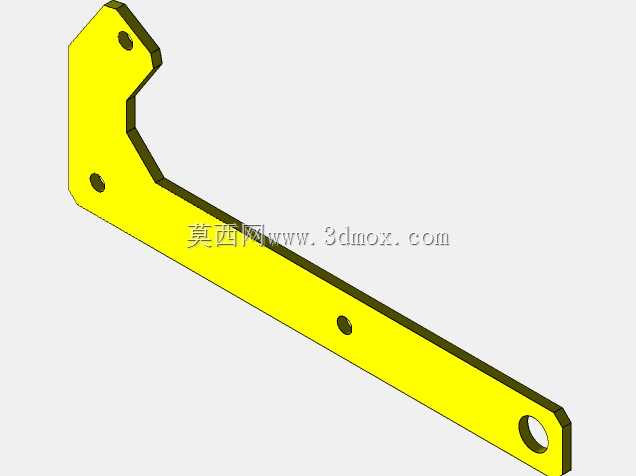

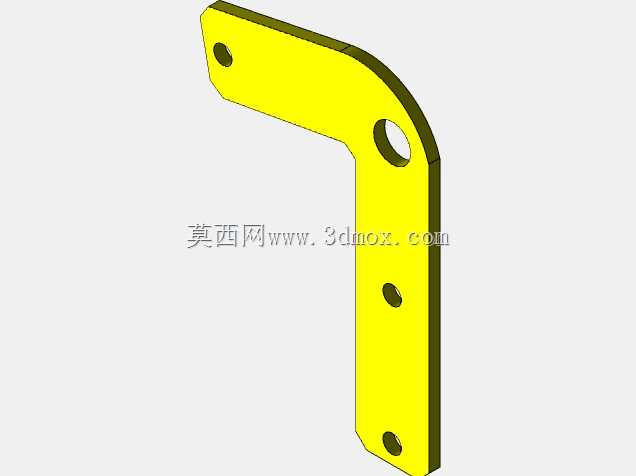

　　轴套出现磨损，只需要单独更换易损件就能恢复精度，不需要整体报废钳体。钳口部分做了向内收的咬合角度，当钳体受拉时，上下钳臂会绕中间的转轴产生杠杆增力效果，哪怕工件表面存在少量氧化皮或轻微油污，咬合面的滚花结构也能提供足够的静摩擦系数，避免吊装过程中出现滑料。从设计思路上看，它没有采用复杂的自锁凸轮结构，而是通过四杆联动的几何关系实现自动锁紧，空载状态下钳口可以自由张开，对准工件边缘后下放钳体，钳臂会在重力作用下自动贴合工件侧面，起吊瞬间拉力通过连杆传递到钳口，整个夹紧动作不需要人工额外触发，地面指挥人员只需要确认钳口完全卡入工件边界即可。外形尺寸方面，该夹钳的张开行程覆盖常规中厚板的厚度范围，整体宽度控制在窄边距以内，

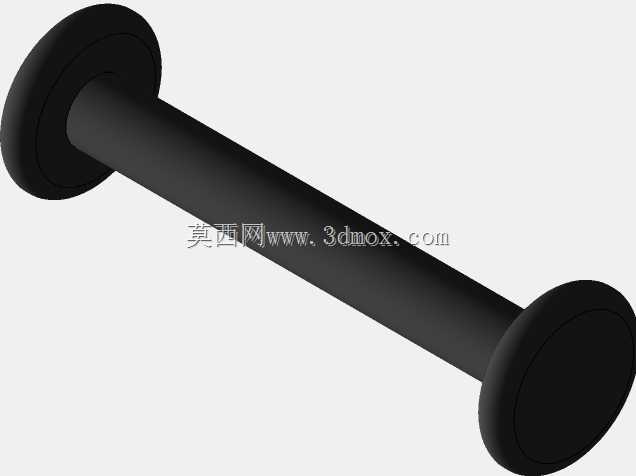

　　在多台夹钳并排抬长大幅面板材时，相邻吊点不会发生干涉；钳体顶部的挂孔做了加厚处理，适配标准起重吊钩的钩头尺寸，不需要额外加装卸扣转接，底部的钳口咬合深度预留了足够余量，不会因为板材边缘倒角而出现咬合面积不足的问题。安装边界上，它不需要固定在任何基座上，属于随行车移动的移动式吊具，存放时只需要保证销轴处定期涂抹润滑脂，避免户外雨水进入铰接缝隙造成锈蚀即可。在结构细节上，两片侧板之间通过隔套保持间距，既保证了连杆摆动时不会发生侧向偏移，也让整个钳体的抗扭性能大幅提升，当板材起吊后出现轻微偏摆时，侧向载荷会均匀分布在两侧板的销轴孔上，不会出现单侧板受力过载的情况。钳臂末端的黑色连杆是整个增力机构的关键部件，

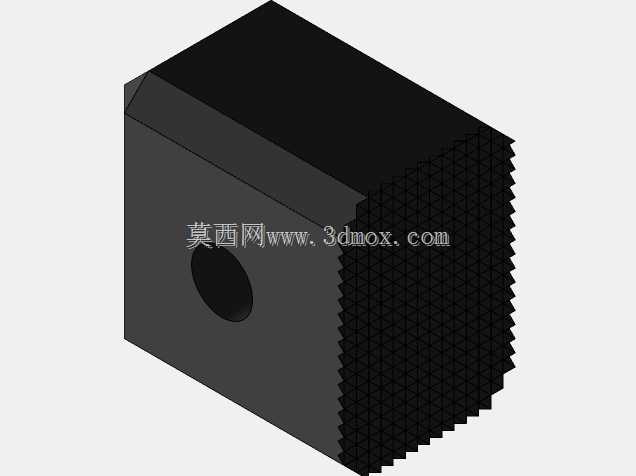

　　它的长度和安装孔位直接决定了夹紧力的放大倍数，设计时需要严格控制连杆两端孔的同轴度，否则夹钳在受力时会出现两侧夹紧力不均，长期使用会导致侧板变形。对于需要频繁转运钢板的车间，这类夹钳还可以成对配置，搭配平衡梁使用，抬升长度超过六米的长板材时，两个夹钳分别卡在板材两端的合适位置，能够保证板材全程保持水平，不会出现单点受力导致的板面弯折。和传统的钢丝绳捆扎方式相比，它的装卸效率要高出数倍，不需要工人反复穿绳、锁紧，只需要一次对位就能完成抓取，下放工件后钳口会自动松开，没有额外的解绑步骤。在选型匹配时，只需要根据单次起吊的最大板材厚度和工件重量调整钳体的侧板厚度与销轴直径，整个结构的参数化程度很高，核心的杠杆比不需要做大的改动，就能延伸出不同载荷等级的系列化产品。钳口的咬合齿面做了淬火处理，表面硬度足够应对普通热轧钢板的摩擦，即使长期使用出现齿面磨损，也可以单独更换钳口块，不需要更换整个钳臂。从维护角度看，整个设备没有易损的密封件、弹性元件，日常检查只需要观察销轴的轴向窜动量和侧板有没有可见变形，保养成本远低于动力驱动的夹紧吊具。在一些有防爆要求的涂装车间或油料仓库，这种无动力源的纯机械吊具也不会产生电火花或液压油泄漏风险，适配很多特殊工况的吊装需求。它的整体轮廓没有外凸的尖锐棱角，所有销轴的端部都做了沉头处理，在车间内转运时不会剐蹭周边的设备或人员，操作安全性更高。
