大容量绿色塑料储液汽水瓶结构设计

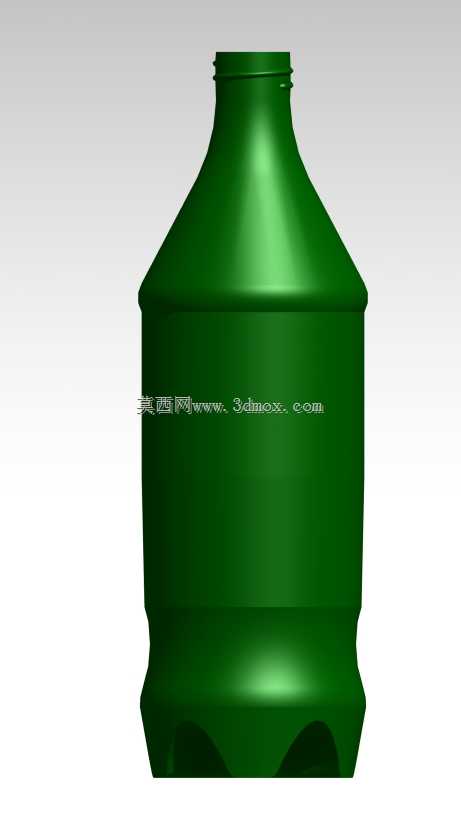

　　该模型呈现的是一款大容量绿色塑料储液瓶，整体以回转体为基础形态，主要面向饮品周转、工业液体分装、日化原料暂存等需要重复搬运与堆叠的使用场景。瓶体上部采用收窄锥段过渡，既让肩部形成顺滑的应力扩散路径，也在灌装后降低液体晃动对瓶口密封面的冲击；瓶口保留外螺纹结构，可与标准旋盖配合，满足密封、防盗环压合以及二次开启的装配要求。从实际使用角度看，瓶口直径与螺纹牙距需要兼顾灌装流速和封盖可靠性，过小的口径会限制粘稠液体的灌装效率，过大则会增加封盖扭矩并削弱瓶口抗变形能力。瓶身主体为近似圆柱的直壁段，该区域是标签粘贴与握持搬运的主要位置，壁厚在建模时需保持周向均匀，避免吹塑成型后出现局部薄区。模型下部设置了多道环形加强结构，

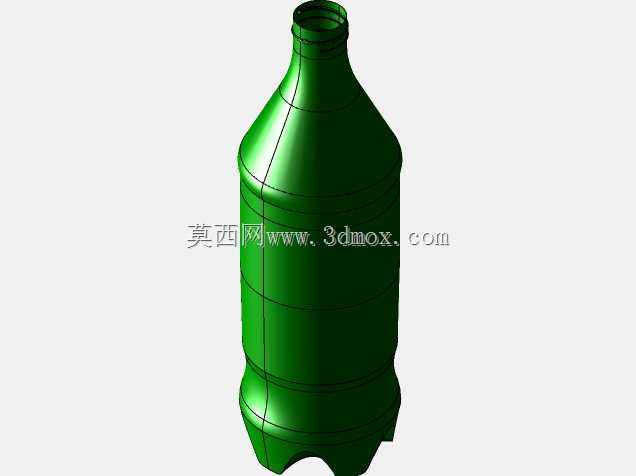

　　底部还预留了内凹支撑位，这些细节并非单纯装饰：环筋能够提升空瓶堆叠时的轴向承压能力，减少满瓶堆放时瓶身失稳鼓胀的风险；底部内凹结构则可与输送线定位块、托盘限位槽配合，使瓶子在自动化灌装线上保持稳定姿态，同时在地面放置时形成多点支撑，降低瓶底被尖锐杂物硌破的概率。肩部与直壁段之间采用大圆角衔接，能够避免应力集中，在瓶子受到侧向碰撞时，冲击力可沿曲面分散到更大面积，而不是集中在折角处产生裂纹。瓶身曲面在建模时通过多段轮廓旋转生成，各段母线的曲率连续过渡，既保证外观光顺，也符合塑料吹塑或滚塑成型的工艺特点。对于结构设计人员而言，这类容器的外形尺寸需要同时匹配灌装设备、封盖机头、贴标工位以及仓储托盘边界：

　　瓶身最大外径决定输送线护栏间距和理瓶器通道宽度，总高影响灌装机升降行程，瓶口中心与瓶底的同轴度则直接关系到旋盖时的对中精度。若用于饮品周转，瓶身下部的加强筋还可在搬运时提供手指卡位，降低湿滑状态下脱手的可能；若用于工业液体分装，较厚的底部环带能够耐受叉车托盘边缘的轻微剐蹭。模型中绿色外观可对应避光需求，适合存放对光线敏感的液体，减少紫外线引起的内容物变质。从壁厚分布来看，瓶口螺纹段需要较高刚性以承受封盖扭矩，因此该区域壁厚通常大于瓶身中段；肩部在吹塑过程中容易出现材料堆积，建模时需控制拔模角度，避免脱模时拉伤表面；底部内凹处的圆角不能过小，否则成型时会在圆角内侧产生熔接痕或应力集中，跌落时最先开裂。瓶身上下两段环筋的间距也经过排布，

　　既不遮挡主标签区域，又能在多层堆放时让上层瓶底嵌入下层瓶肩附近的限位空间，提高堆码稳定性。在自动化产线集成中，该瓶型的重心位于直壁段下半部，满液状态下重心更低，输送过程中不易倾倒；空瓶状态下由于上部锥段和瓶口质量占比偏大，理瓶时需要配合吹风或翻转机构调整姿态。瓶口端面的平面度是密封关键，建模时应保证该面为连续平整环面，不能出现拔模斜度，否则垫片压紧后会存在渗漏通道。瓶身外表面预留的大面积光整区域，可适配不干胶贴标或热收缩膜套标，标签区上下由环筋形成自然边界，贴标时不易发生标签上下窜动。对于需要进行跌落仿真的工程师，该模型的曲面连续性直接影响网格质量，圆角、环筋和底部凹槽是重点细化区域，这些位置在垂直跌落和倾斜跌落时往往最先出现应力峰值。整体来看，该瓶型把密封、堆码、输送、握持和成型工艺要求整合在同一回转壳体中，没有多余的突兀结构，各段曲面承担明确功能，可作为大容量包装容器结构设计、产线适配校核以及塑料成型工艺分析的参考样件。
