卫浴台盆用下沉式排水控制装置

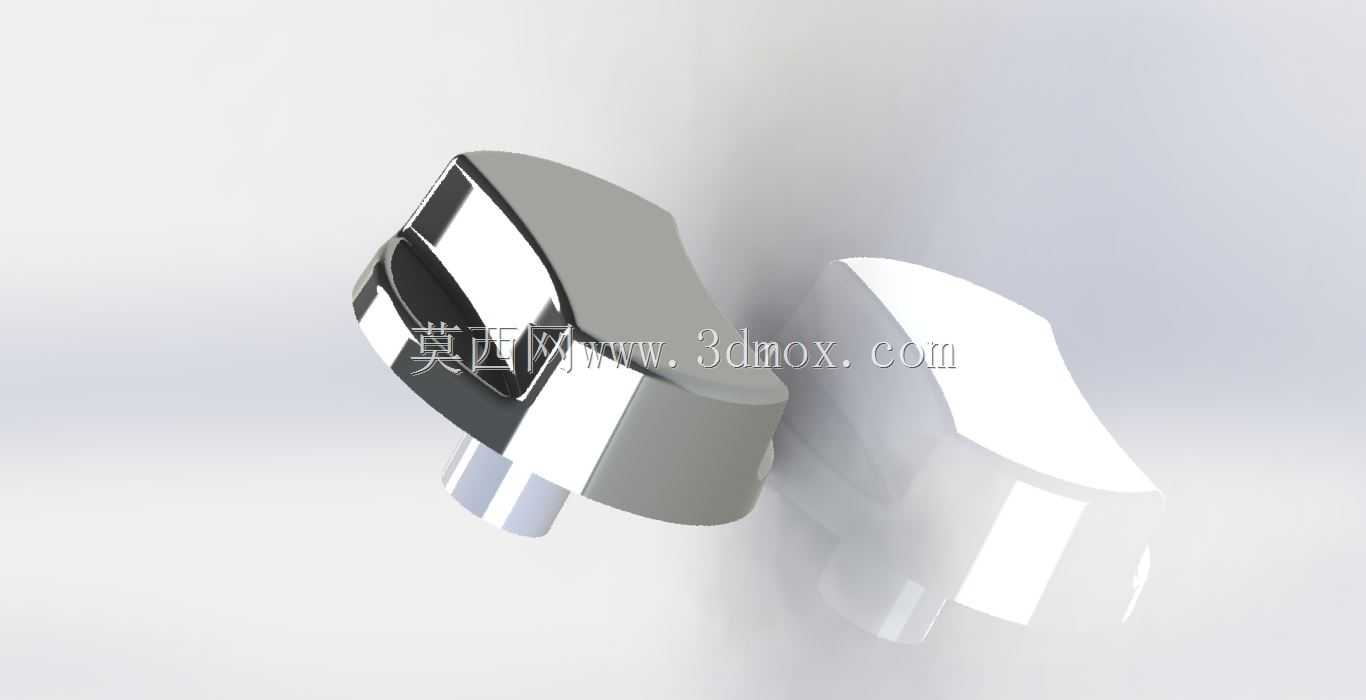

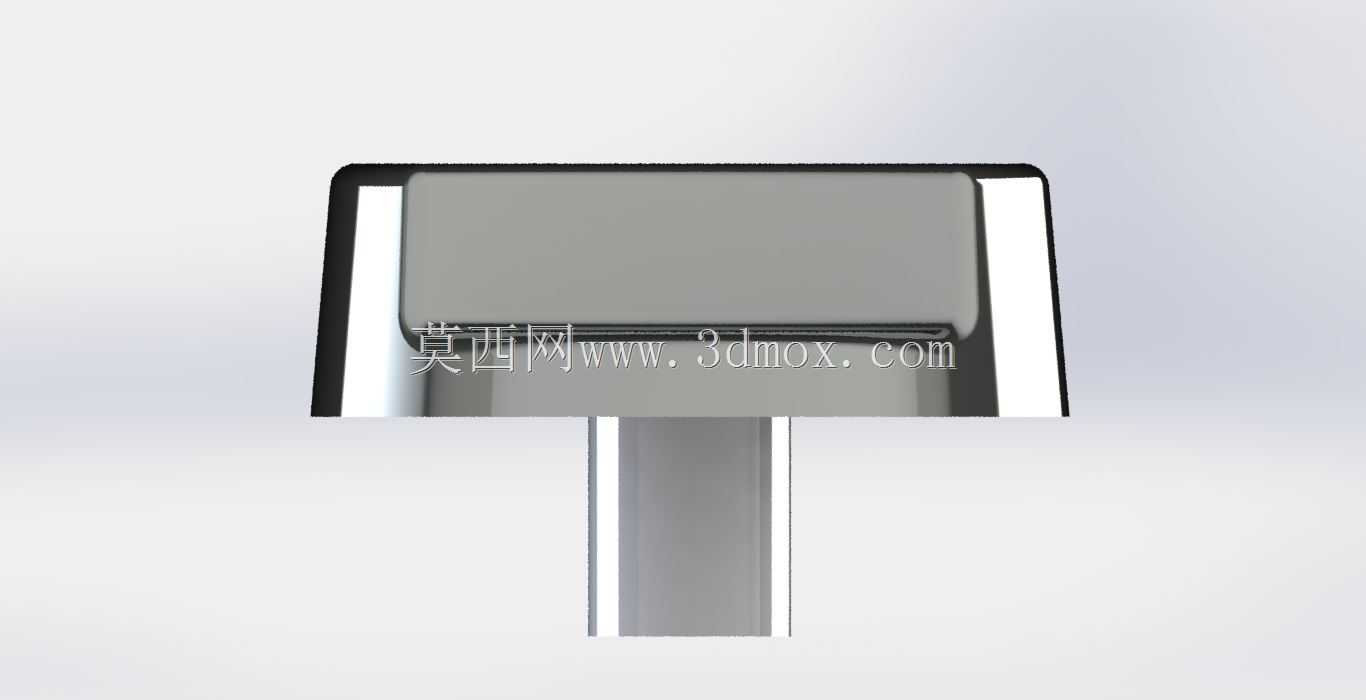

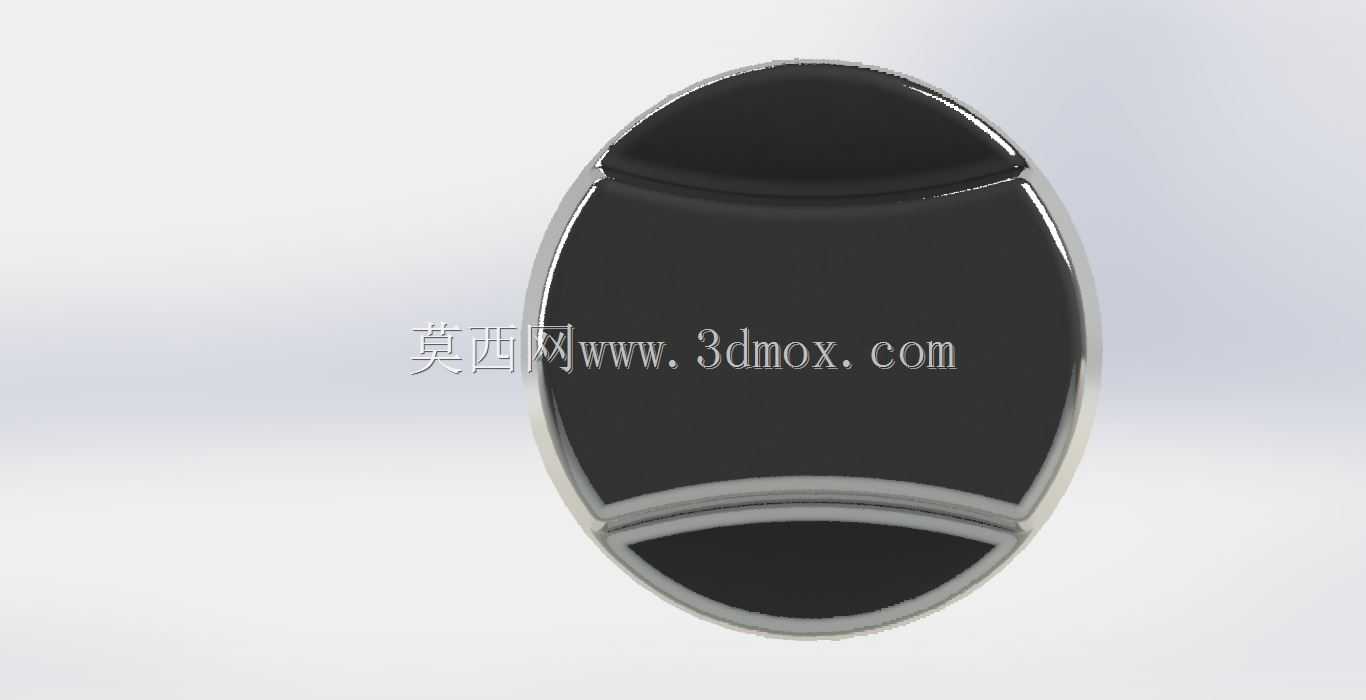

　　这款下沉式排水控制件主要适配家用、商用卫浴台盆的排水管路，日常洗漱场景里，它承担台盆蓄水、快速排水、阻隔管路异味上返的作用，也可在实验室洁净台、医用洗手池等对卫生等级要求更高的给排水点位使用。和传统外露式提拉下水、翻板下水不同，它的主体执行段完全沉入排水管道内部，台盆台面仅保留平整的操控端，不会在盆内留下凸起的翻板或提拉孔，清洁台面时没有卫生死角，擦拭盆体时可以一擦到底，不会被凸起部件勾住抹布。从结构上看，它分为上部操控端和下部沉入管段两部分，上部操控端做了圆角矩形的宽面设计，边缘做了圆弧过渡，没有尖锐棱角，按压时手指接触面足够大，湿手操作也不会打滑；操控端的外轮廓尺寸控制在常规台盆安装孔的适配范围内，

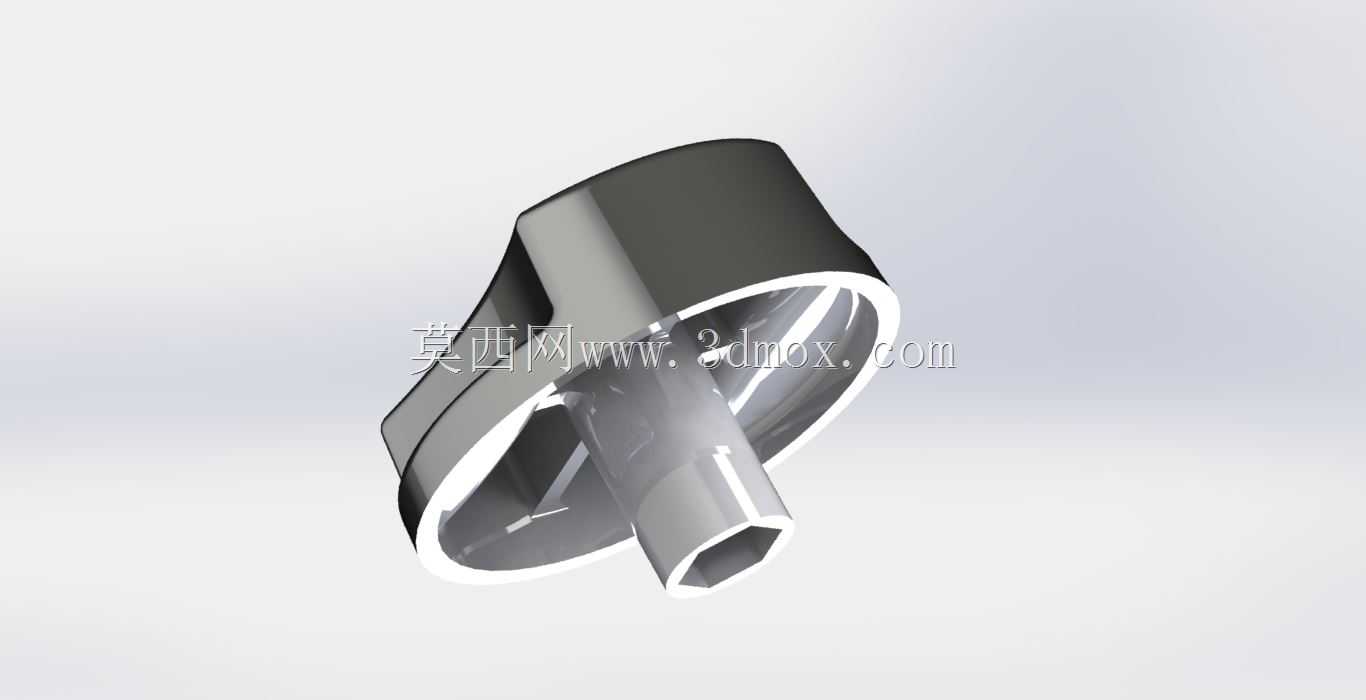

　　不需要额外扩孔就能替换原有旧下水件。下部沉入管段为等径直筒结构，外壁光滑无多余凸起，插入排水管后不会形成卡滞，管壁厚度均匀，既保证长期按压受力不会出现形变，也不会因为壁厚过大挤占管路通径，影响排水流速。设计阶段首先要解决的是操作端和盆体安装面的贴合问题，操控端底部和台盆接触的位置预留了密封胶圈的安装槽，胶圈压缩量控制在合理区间，既不会因为压缩量过大导致安装后操控端翘起，也不会因为压缩量不足出现台面渗水。沉入管段的长度经过匹配，下端延伸到排水弯管的入口位置，排水时水流直接顺着直管进入水封段，不会在台盆出水口和管路衔接处形成紊流、溅水。管段和上部操控端的衔接位置做了加强过渡，避免长期按压受力后出现根部断裂。实际安装时，

　　只需要从台盆上方将沉入段穿过安装孔，在盆体下方套上紧固锁圈拧紧即可，不需要在狭小的柜内空间反复对位拧接多段管件，后期维护拆卸也只需要从上方拔出主体，就能清理管路里缠绕的毛发、淤积的污垢，不用拆开下方整个排水管路。它的操控逻辑为按压式切换，第一次按下触发锁止结构封堵排水口实现蓄水，第二次按下锁止脱开，封堵部件在水流和重力作用下回落开启排水，内部的运动部件做了防水阻隔设计，洗漱产生的肥皂水、毛发碎屑不会进入运动配合间隙，长期使用不会出现卡滞、按下去弹不起来的问题。和盆体、排水管的适配边界上，沉入管段的外径匹配国内主流的家装排水软管口径，插入后可以直接用管卡紧固密封，不需要额外加装变径接头；上部操控端的覆盖尺寸大于常规台盆的安装开孔，

　　即使旧台盆原有开孔边缘有轻微崩边、磨损，操控端也能完全覆盖瑕疵，不用更换台盆就能完成配件升级。在公共卫生间这类高频使用场景，这种无外露凸起的结构还能避免用户刻意扳动、提拉部件造成的人为损坏，平整的表面也不容易积存水垢，日常运维只需要擦拭表面即可，维护成本远低于传统结构的下水配件。建模过程中，需要重点管控沉入管段的同轴度，若管段和上部操控端不同轴，安装后会出现管段贴靠排水管内壁，导致排水通径变小、排水速度变慢；操控端的分型面要设置在侧面非外观面，避免正面出现合模线影响外观质感；密封胶圈的槽位尺寸要严格匹配胶圈线径，保证装配后胶圈不会被挤出槽位，也不会出现滚动扭曲。
