吸入式旋风分离装置结构设计

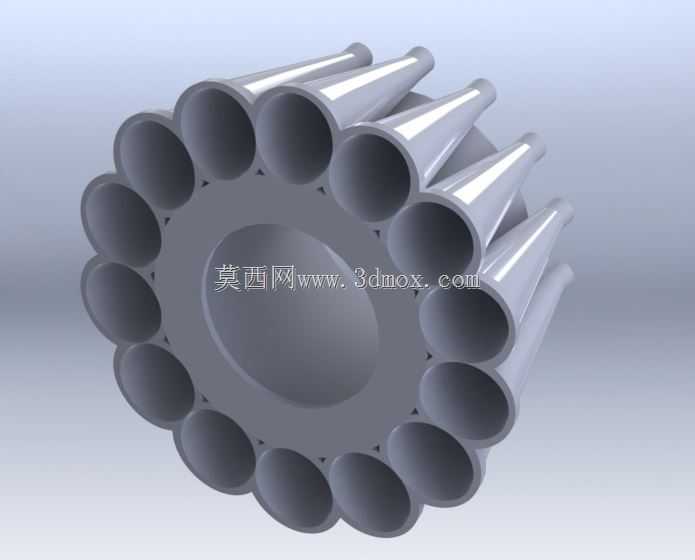

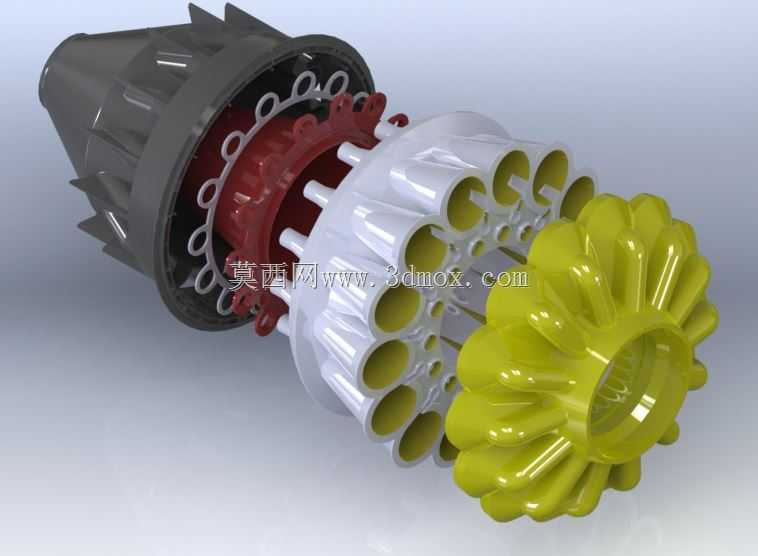

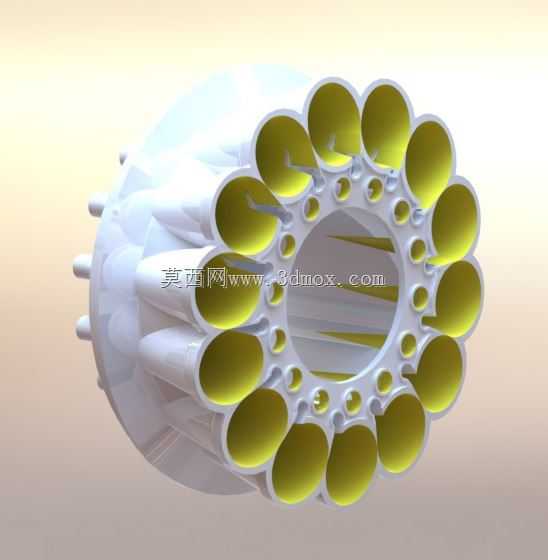

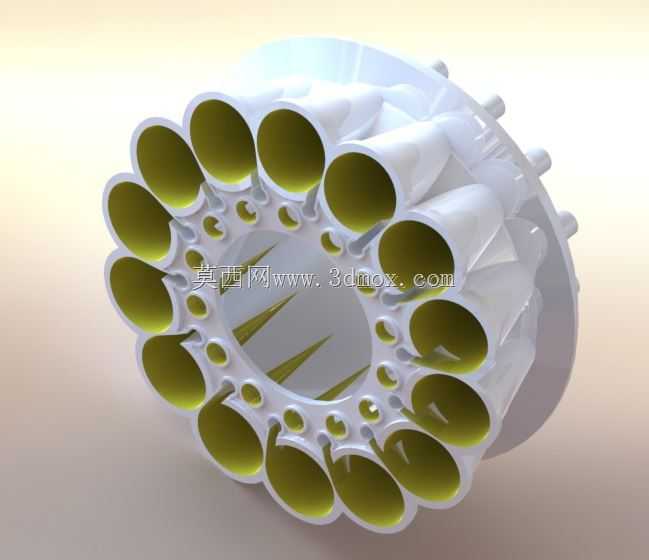

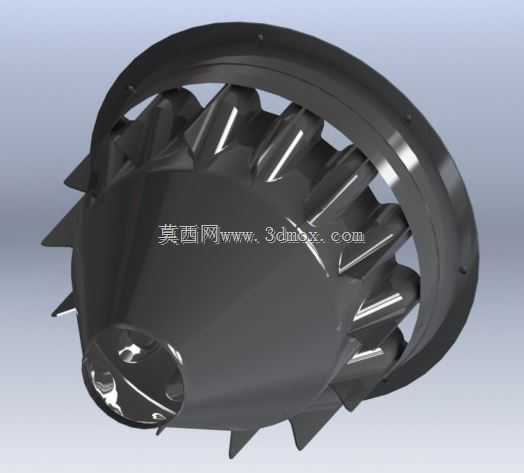

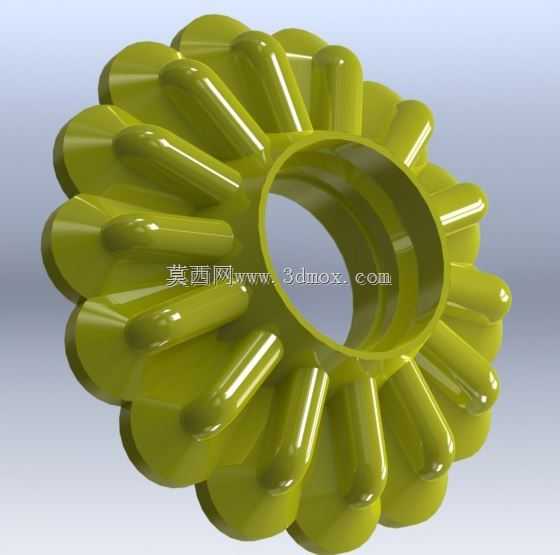

　　该模型呈现的是一种吸入式旋风分离核心件，整体采用前端大口径进风、后端渐缩锥筒出风的流道形式，外部沿周向布置多片导流叶片，内部形成带折流结构的旋流腔。其工作逻辑并非依靠滤材拦截，而是利用气流切向进入后产生的高速旋转，使密度较大的固体颗粒在离心力作用下向筒壁迁移，再沿壁面滑落至集尘区域，净化后的气流则从中心区域折返并由后端排出。这种结构常见于小型吸尘设备、移动式工业除尘器、焊烟净化装置、粉体输送末端以及环境采样预处理系统，在需要持续处理含尘气体且不希望频繁更换滤芯的场合具有明显优势。

　　从实际使用角度看，旋风分离段通常布置在风机吸入口前或主机一级预处理位置。前端大口径法兰边用于与吸风罩、软管接头或设备箱体对接，外伸导流叶片既承担气流导向作用，也可在安装时作为周向定位结构。设计时需要重点控制入口面积、筒体直径、锥段收缩比和排气口插入深度之间的匹配关系：入口过小会造成阻力骤增，入口过大则切向速度不足，颗粒分离效率下降；锥段过短会缩短颗粒停留时间，过长又可能导致已分离颗粒被二次卷吸。模型中内部折边与肋状结构对应了这些流道控制要素，能够在有限轴向尺寸内建立稳定旋流场。

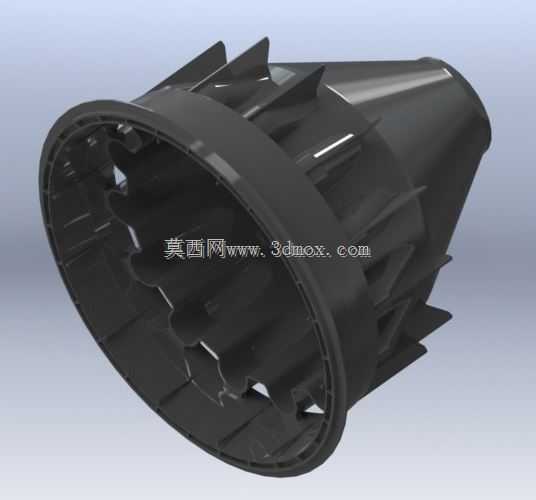

　　外形边界方面，该件属于轴对称倾向较强的回转类构件，最大轮廓集中在前端圆盘区域，后端锥筒直径逐步收窄，安装时应在前端保留足够的接管空间，在后端预留排气通道或集尘杯连接距离。外周叶片沿径向突出，若装入圆筒形腔室，叶片外缘与腔壁之间的配合间隙需要严格控制；间隙过大将产生旁通漏风，削弱旋转强度，间隙过小则对装配同轴度和热变形补偿提出更高要求。对于塑料成型件，叶片根部、法兰转折处和锥筒壁厚应尽量均匀，避免缩痕、翘曲影响动平衡与气流稳定性。

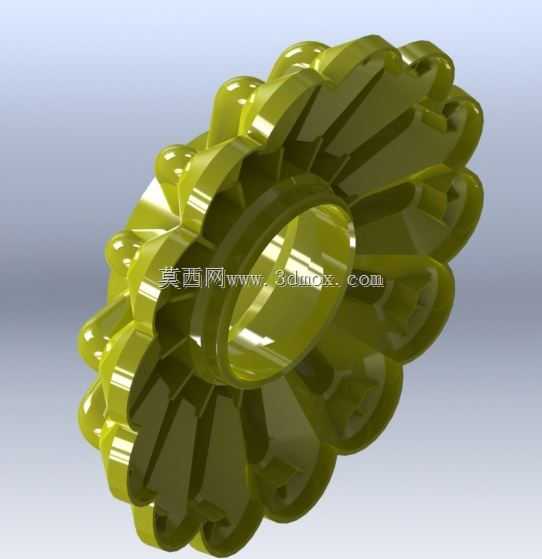

　　结构设计思路上，这类构件不能只按静态零件处理，还要考虑气流激励下的振动、磨损和积尘问题。含尘气流持续冲刷入口边缘和锥筒内壁，若用于磨削粉尘、木屑或金属切屑场合，前端内壁和叶片迎风面应预留耐磨层或选用耐磨材料。模型中的叶片采用等距周向布置，有利于形成规则旋流，但在三维建模时需逐一检查叶片与筒体、内部折流面之间的相贯关系，避免出现局部尖角造成应力集中或成型困难。对于需要开模生产的方案，还应在法兰边、叶片根部设置合理拔模斜度，并确认分型面不会破坏关键流道表面。

　　设备选型时，该类旋风件更适合作为预分离器使用，用来捕集粒径较大、浓度较高的颗粒物，从而减轻后端精滤组件的负荷。它对纤维性、絮状或黏附性强的粉尘适应性有限，这类物料容易缠绕叶片或附着在锥壁上，造成流道堵塞。若用于高温、高湿或含油雾工况，还需结合防腐、防锈和防结露措施重新评估材料与排料结构。三维建模阶段应同步完成入口风速、压降和分离粒径的估算，再依据风机曲线校核安装位置，避免只关注外观而忽略系统阻力匹配。

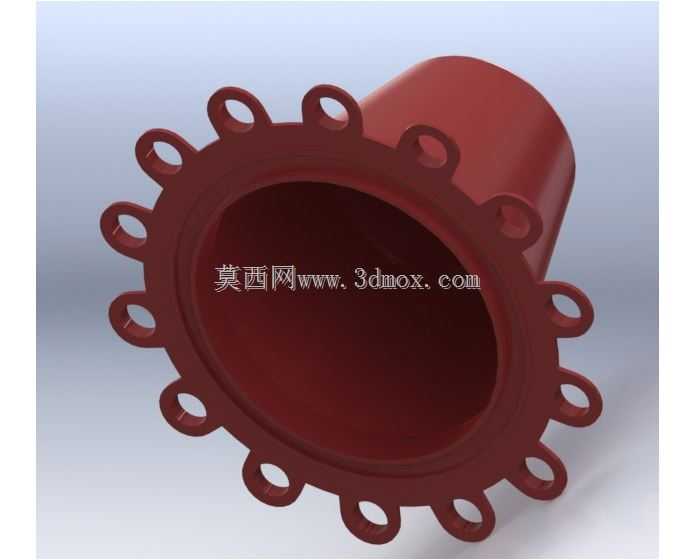

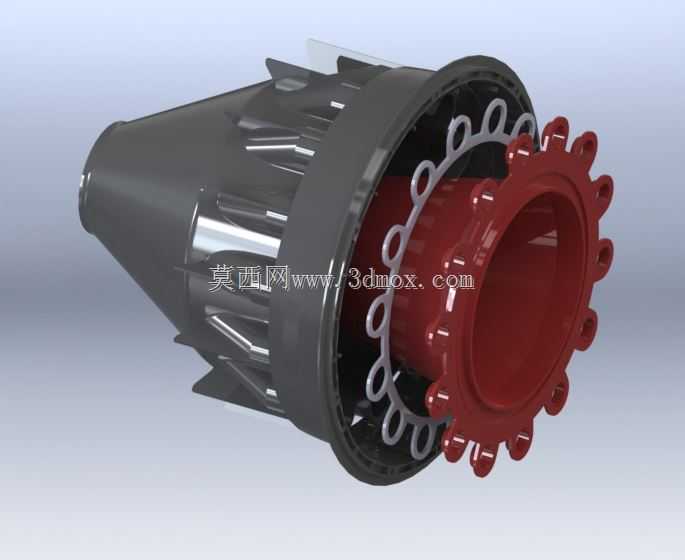

　　在装配关系上，前端法兰可采用卡箍、螺钉或旋扣方式固定，后端锥筒既可直接插入排气管道，也可与卸尘阀、集尘桶组成密闭排料段。若整机要求低噪声，旋流腔外可增设消声棉或扩张腔，但不能遮挡外周导流叶片。维护方面，该结构无运动件，可靠性较高，核心检查点是叶片积灰、内壁磨损和排尘口漏风。建模时将流道面、安装面和密封面分区建立，能够为后续工程图、模具设计和CFD流场分析提供清晰基础。
