卡丁车管状防撞前杠总成结构设计

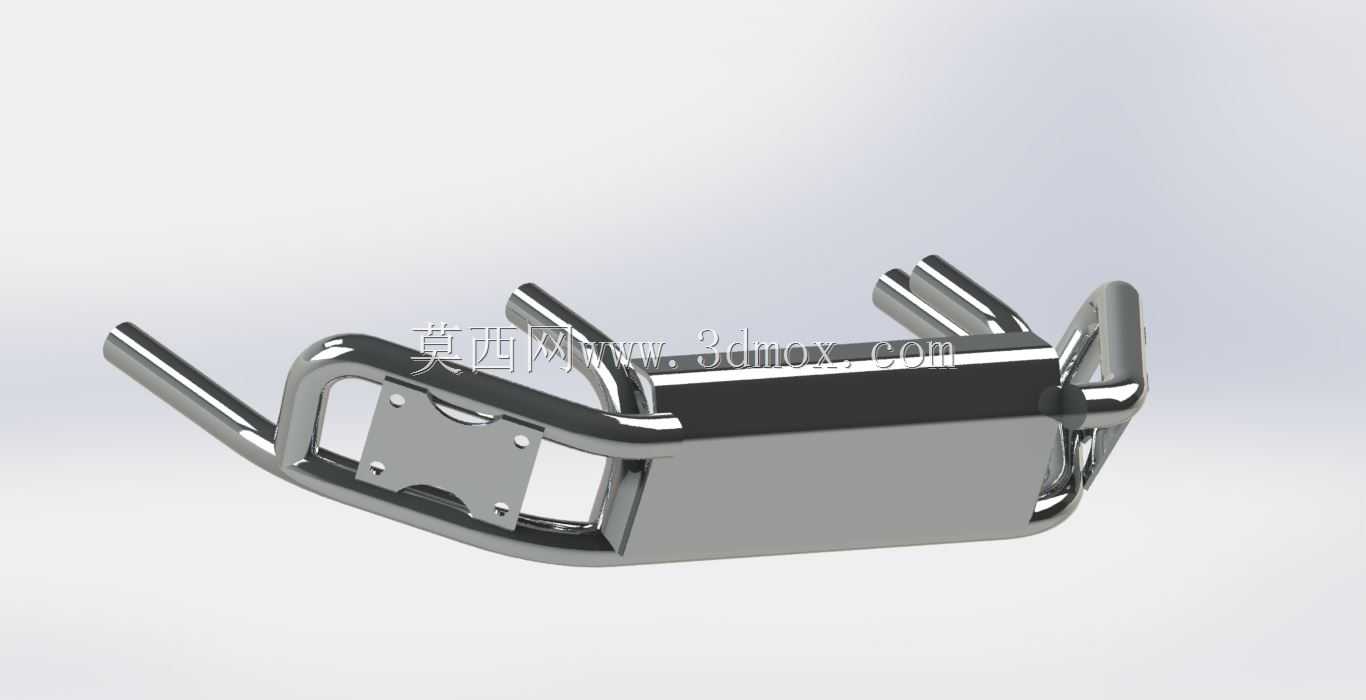

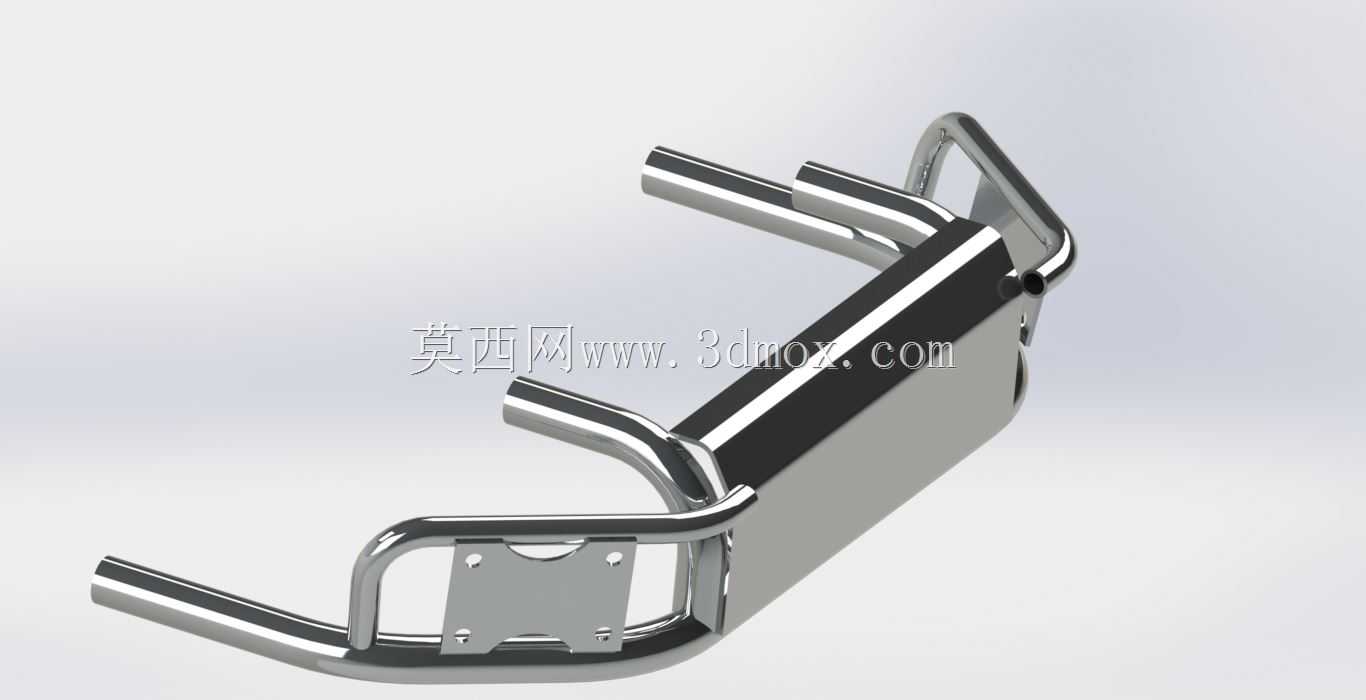

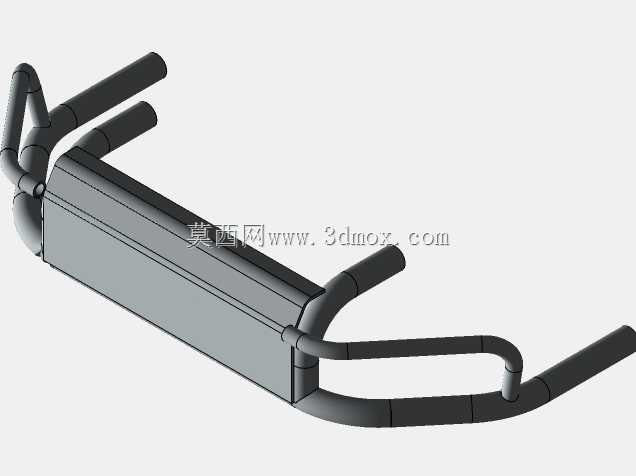

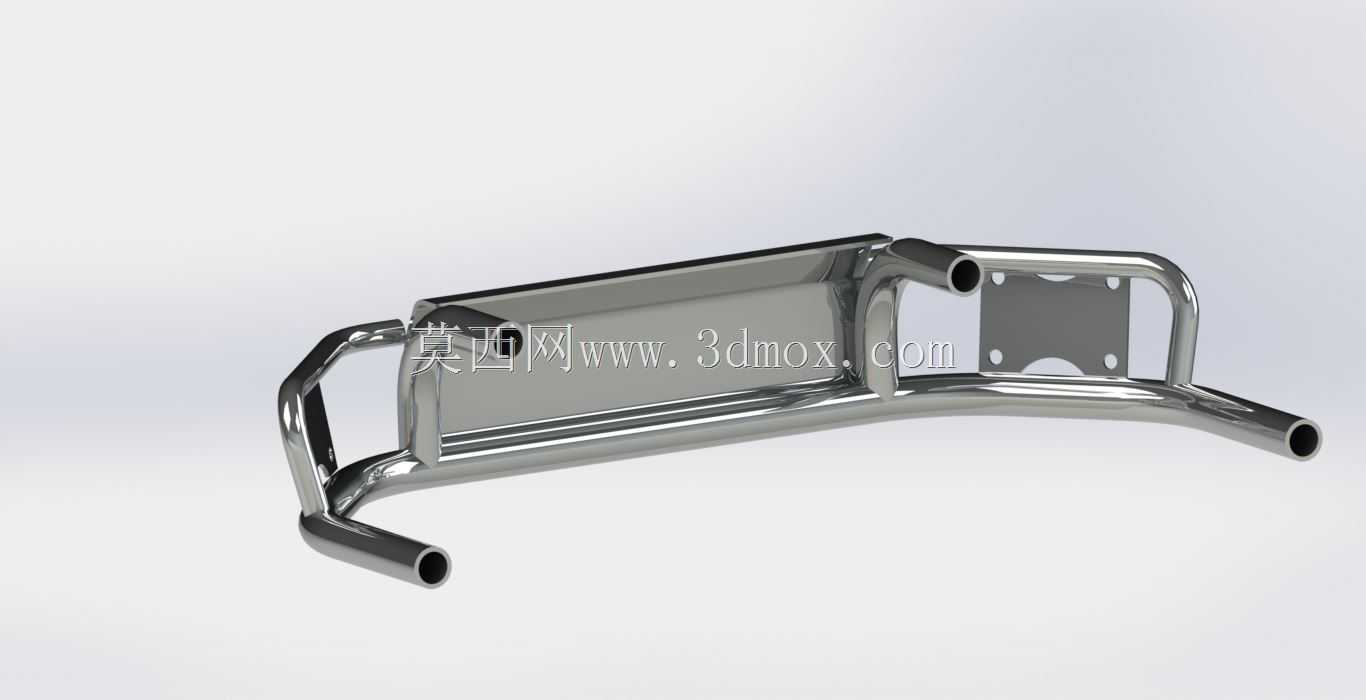

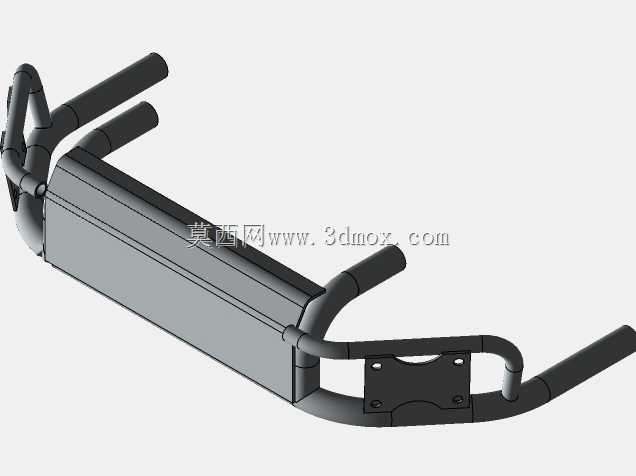

　　这套构件属于卡丁车前部的管状防护总成，核心作用是在低速碰撞、场地擦碰以及车辆顶推时吸收并分散冲击力，避免轮边转向杆件、车头覆盖件和主车架前端直接受损。构件采用圆管弯折后拼焊的骨架形式，中间设置一块平板安装区，可用于固定号牌、小型装饰件、传感器支架或前部覆盖件，两侧伸出的管端则保留了与车架纵梁或前悬支点连接的接口边界。从实际装车角度看，它并不是单纯的装饰杠，而是承担限位、抗扭和碰撞缓冲的功能性外装件。

　　设计思路上，圆管截面在同等材料用量下具有较好的抗弯和抗扭表现，适合卡丁车这种空间紧凑、重量敏感的车型。主管路沿车头横向展开后向两侧后掠，能够把正面撞击力导向车架更强的纵梁区域，而不是集中在单点。中部平板通过弯折边和管梁贴合，形成局部封闭支撑，减少板面在振动中的抖动。两侧向上翘起的管段既可以限制碰撞时外物卷入前轮区域，也能在车辆发生轻微侧滑时充当滑触边界，降低车头直接卡入护栏或轮胎墙的概率。

　　从安装边界判断，该总成需要重点控制三个尺寸关系。第一是横向总宽，必须小于前轮外侧最大转向包络，否则满舵时会与轮胎或转向拉杆发生干涉；第二是前伸量，杠体最前端应突出车头易损件，但不能过度前探，以免改变整车轴荷感和入弯响应；第三是安装孔位高度，平板上的孔组与管端接口要和车架预设支点保持同一基准面，避免装配后出现强制装配应力。若用于不同轴距或不同车架宽度的车型，通常需要调整两侧后掠段长度和管口角度。

　　在场地运营场景中，这类前杠经常承受连续低速冲击，因此焊缝布置不能只追求外观连续。主管与支管交接处应采用满焊或分段交错焊，以降低应力集中；平板与管梁贴合边可采用塞焊或段焊结合，保证振动工况下不发生开裂。管口若作为开放式端面，后期装车时可配合封头或橡胶堵头，减少泥沙进入管内造成内壁腐蚀。对于租赁型卡丁车，构件还需要考虑快速更换性，安装点尽量采用螺栓连接而非完全焊死在主车架上，这样碰撞后可单独拆下校正或替换。

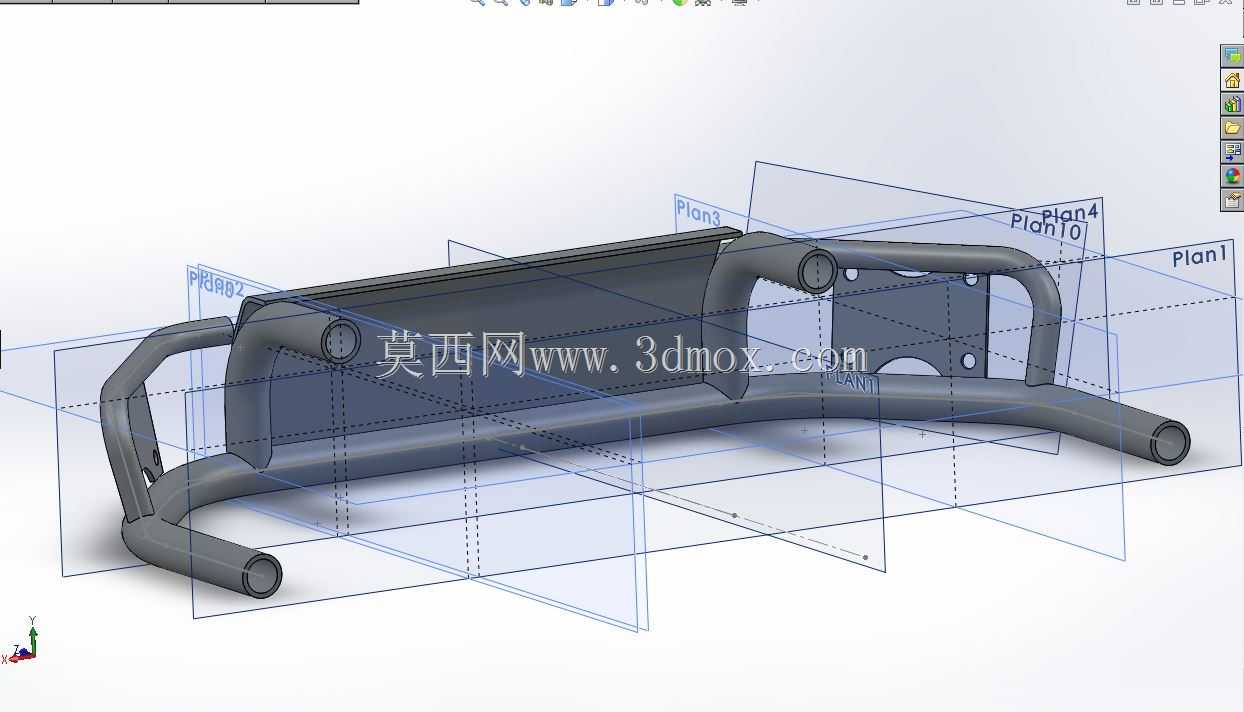

　　建模时需要把弯管中心线、弯曲半径和直管段预留长度作为关键参数。弯曲半径过小会导致圆管外侧减薄明显，内侧起皱，影响吸能稳定性；弯曲半径过大则会占用前部空间，削弱造型棱角。中间安装板的孔位不宜直接贴近板边，孔边到板外缘需保留足够承压宽度；若板上需要固定电气件，还应在板背预留螺母或走线空间。两侧管端如果作为插装接口，其外径、插入深度和销孔位置必须与车架套管严格匹配，间隙过大会引起撞击异响，间隙过小则不利于现场拆装。

　　使用过程中，该构件的受力并不只来自正前方。车辆在赛道边缘并排挤压时，侧向力会通过前杠端部传入，因此两侧回弯处的截面连续性很重要，不能在高应力区随意开孔。若需要减重，可在非主受力的平板区域开设非连续孔，但不能切断管梁传力路径。表面处理通常可采用抛光、喷塑或镀层，以适应户外场地泥水和轮胎橡胶污渍环境；对于竞技用途，更关注焊缝强度和安装重复精度，外观抛光则属于次要需求。

　　整体来看，这一结构把防护、安装和造型整合在同一组弯管焊接总成中，适合用于娱乐卡丁车、训练车以及小型场地车的前部防护模块。结构工程师在复用该方案时，应结合具体车架宽度、前轮转角、前部附件重量和碰撞目标重新校核管梁走向，不能只按外形照搬。
