空调管路异径转接弯头结构设计

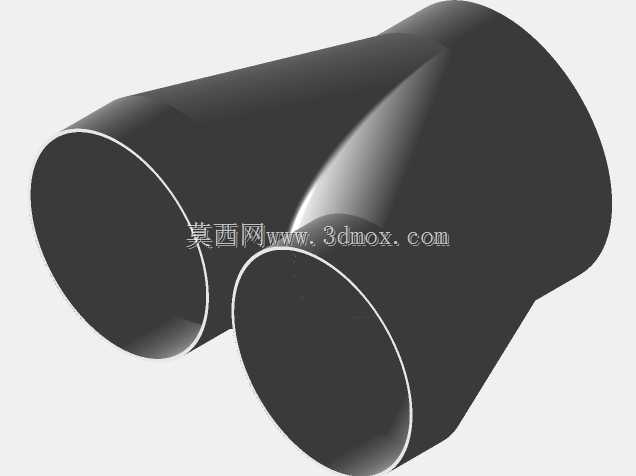

　　在商用中央空调末端送风、新风系统布设以及车载空调风道改装场景里，经常会遇到原有管路口径与待接入设备接口不匹配的问题，同时受安装空间限制，管路走向还需要完成一定角度的转向，这类异径转接弯头就是为解决这类现场矛盾开发的结构件。它的两个接口分别对应80毫米和100毫米两种常用通风软管口径，双接口呈斜向交汇布局，不需要额外加装独立变径管和90度弯头，就能同时完成管路变径与转向两个功能，减少了管路接头数量，也就降低了漏风隐患点。

　　从实际安装边界来看，两个接口的端面都做了外翻的平滑唇边，唇边厚度均匀，套入对应规格的铝箔伸缩软管或者PVC通风软管后，可以直接用喉箍箍紧，唇边的圆角过渡不会割破软管壁，也能让箍紧后的密封面贴合更严实。整个弯头的流道内壁做了顺滑的弧面过渡，没有突兀的台阶和直角拐点，气流经过的时候不会产生明显的涡流，能有效降低送风阻力，减少风噪传递，这对静音要求较高的办公场所、家用新风布设场景尤其重要。

　　设计这类管路转接件的时候，首先要核对的是不同口径软管的实际套接公差，80毫米和100毫米都是通风管路的常用公称直径，实际软管的内径会有正负几毫米的伸缩余量，所以接口的外径尺寸要控制在软管公称内径的中差范围，既不能过粗导致软管套入困难，也不能过细导致箍紧后仍存在缝隙。其次是两个接口的交汇角度，要兼顾常见安装空间的转向需求，角度过小会让流道弯折过急增大风阻，角度过大则会增加整个弯头的轴向占用长度，在狭窄的吊顶夹层或者设备舱内部难以布设，最终选定的交汇角度是在大量现场安装数据基础上平衡后的结果。

　　弯头的外壁厚度根据3D打印或者注塑成型的工艺要求做了均匀化处理，整体壁厚保持一致，避免成型过程中出现缩痕、变形，同时也能保证整体结构强度，在软管拉扯、轻微震动的工况下不会出现开裂。外壁没有多余的加强筋凸起，一方面是为了外观整洁，另一方面也避免在包裹保温棉的时候出现凸起空隙，影响保温效果。在车载空调改装场景里，这类转接件经常被用来对接原车空调出风口和后加装的送风管道，车辆行驶过程中会持续产生震动，均匀的壁厚和顺滑的结构能避免应力集中，长期使用也不会出现断裂脱落的问题。

　　在新风系统布设中，很多户型的吊顶内空间局促，无法同时容纳独立变径管和弯头的总长度，这种集成式的异径弯头可以大幅缩短管路转接段的占用长度，给其他管线留出布设空间。同时因为减少了一个接头，安装工人的作业步骤也相应减少，不需要在两个接头处分别打胶、箍紧，施工效率得到提升，漏风概率也随之降低。流道的顺滑过渡还能避免气流中的灰尘在拐角处堆积，后期维护清理的时候也更容易，不会出现积尘死角滋生细菌的问题。

　　建模过程中，两个接口的同轴度、交汇面的曲面光顺度是重点把控项，曲面连接处做了G2连续处理，保证整个内壁没有折线拐点。接口唇边的圆角半径经过反复验证，既保证了结构强度，又不会因为圆角过大导致喉箍无法贴合到有效密封面。整个模型的尺寸链完全围绕实际安装需求设定，没有冗余的结构，所有尺寸都服务于管路对接、流道优化和空间适配三个核心目标，可以直接用于3D打印制作样件验证，也可以作为注塑模具开发的结构参考。
