VL53L1X激光测距传感器防护外罩

　　在做智能仓储的穿梭车定位改造时，最先碰到的问题不是测距精度不够，而是VL53L1X模块在多尘、有轻微磕碰的巷道里频繁损坏——焊渣溅到发射窗、堆垛边角刮到PCB、地面凝露顺着引脚爬进板内，这些现场故障倒逼我们重新设计配套的防护外罩，而不是直接把裸模块拧在设备支架上。

　　这个外罩的核心约束来自模块本身的光学边界：VL53L1X的发射与接收视场有明确的锥形范围，罩体前端的开窗不能压到视场边缘，否则会在近距离测距时引入固定偏移；同时罩体内部不能有正对光学窗口的竖直反光面，不然环境光较强时会出现偶发的跳数。我们把开窗做成了带内收斜角的沉台，边缘留0.8mm的遮光唇边，既挡住侧面杂光，也给粘贴防尘透明片留出贴合平面，透明片选用0.5mm厚的亚克力，不会对940nm波段的激光产生明显衰减。

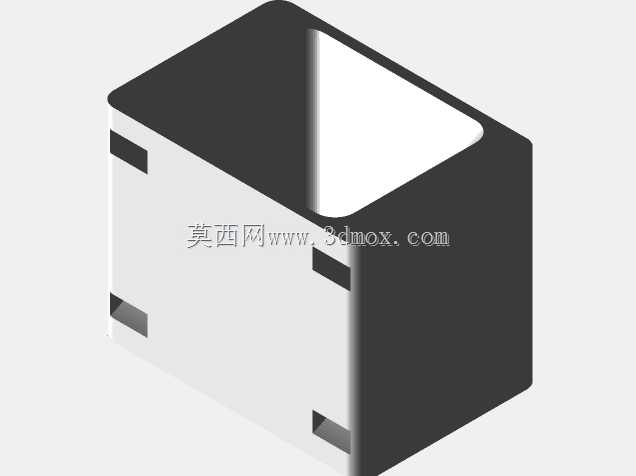

　　从安装尺寸看，外罩整体采用方正的盒体结构，适配市面上绝大多数VL53L1X最小系统板的布局：内部腔体宽度比模块宽1.2mm，长度方向预留1.5mm的插线空间，底部两侧做了带安装孔的凸耳，孔位中心距严格对齐模块的固定孔，直接用M2螺丝就能把模块和外罩一起锁在设备立面上，不需要额外做转接板。罩体侧壁预留了四个对称的矩形缺口，一方面是给模块的排针、I2C通讯线留出走线通道，另一方面在灌封或点胶固定时，胶体能从缺口溢出形成卡位，避免模块在震动环境下从罩内窜动。

　　设计时我们特意把罩体的壁厚控制在1.8mm，这个厚度是兼顾3D打印强度与成型精度的平衡点：如果用PLA打印，壁厚太薄会在螺纹孔处开裂，太厚则会因为打印收缩导致内腔尺寸偏小，模块装不进去。外罩的顶面做了完整的封闭平面，能承受日常的轻微触碰和落物冲击；四个边角做了R2的圆角，既避免应力集中，也防止安装时划伤操作人员的手套。

　　在实际应用中，这类外罩不止用于穿梭车定位：在AGC的避障冗余检测、自助终端的人体接近感应、智能货架的货物在位检测场景里，它都能为VL53L1X提供基础的物理防护。不同场景下的安装方向会有区别：水平安装用于距离检测时，开窗正对被测面，外罩的走线缺口朝下，避免灰尘堆积；垂直安装用于存在检测时，我们会在罩体底部额外开一个排水小孔，防止清洗设备时积水浸泡模块。

　　结构建模过程中，我们先导入VL53L1X模块的实测三维尺寸，以光学窗口的中心为基准建立坐标系，再向外偏置出防护间隙，所有配合面都预留了0.2mm的公差带，兼容FDM打印的正常收缩率。罩体内部没有设计多余的卡扣，因为在工业现场，卡扣长期受温度变化影响容易松脱，采用螺丝锁合加少量导热胶固定的方式，维护时只需拧下两颗螺丝就能取出模块，更换效率更高。

　　考虑到部分场景会把模块装在移动设备上，外罩的重心尽量靠近安装面，凸耳的位置做了局部加厚，能承受设备启停时的瞬时冲击。侧壁的走线缺口尺寸经过反复核对，既能穿过常规的4P杜邦线，也不会因为缺口过大导致内部模块侧向偏移。对于需要在户外使用的工况，还可以在开窗处粘贴防水透气膜，配合外罩与安装面之间的薄密封垫，达到基础的防雨淋等级，而不需要改动罩体的主体结构。
