剪式伸缩摄像头壁挂支撑结构

　　该结构面向需要在墙面或垂直安装面上固定摄像头的使用场景，核心解决摄像头位置调整与墙面占用之间的矛盾。在车间设备状态监控、实验室仪器观测、小型工位视觉采集以及室内安防补点等场合，摄像头往往不能直接贴墙安装：贴墙会造成视场被设备边缘遮挡，而固定外伸支架又会在不需要时挤占通道，影响人员操作和设备维护。剪式伸缩结构通过多组平行连杆的同步展开与收回，使摄像头能够在较大范围内沿近似直线方向前后移动，同时在收回状态下贴近墙面，降低碰撞风险。

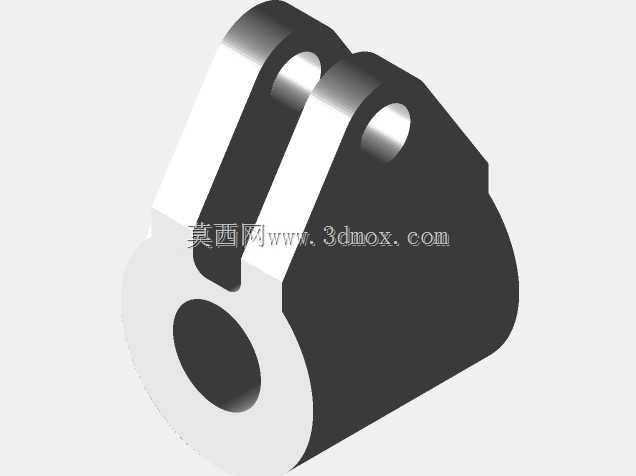

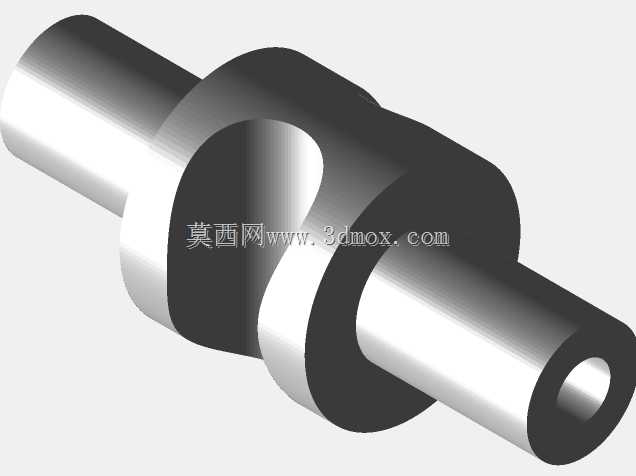

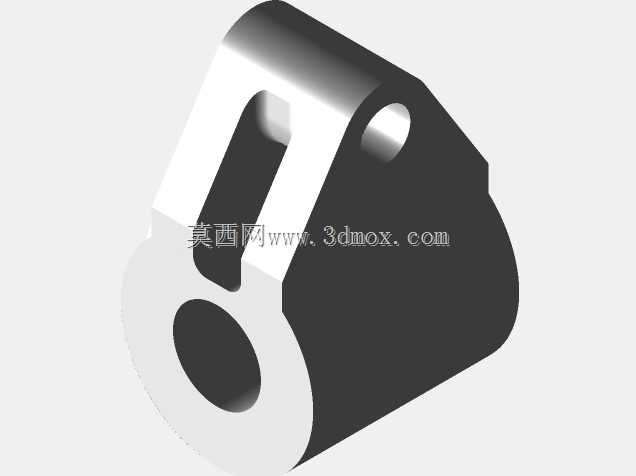

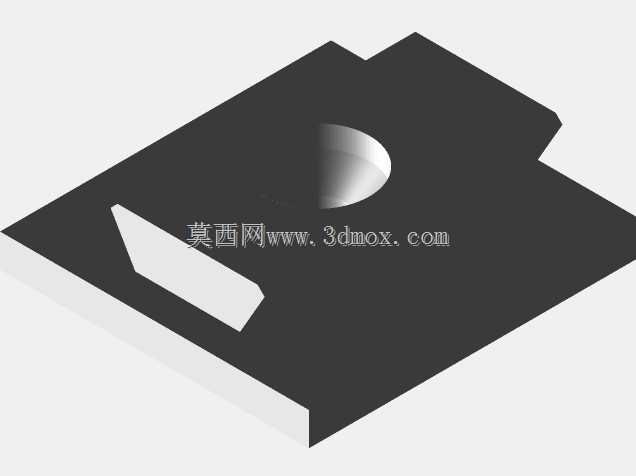

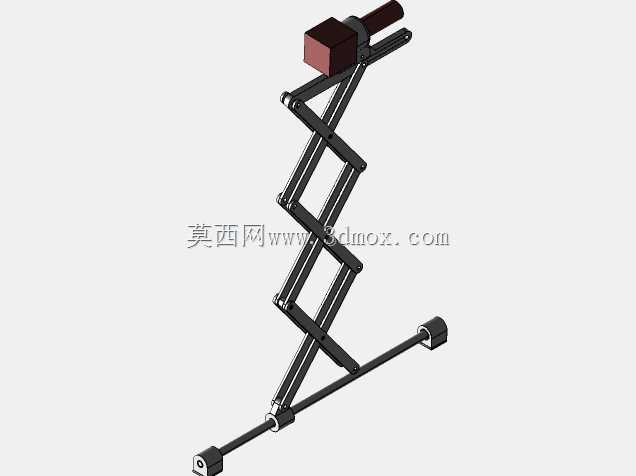

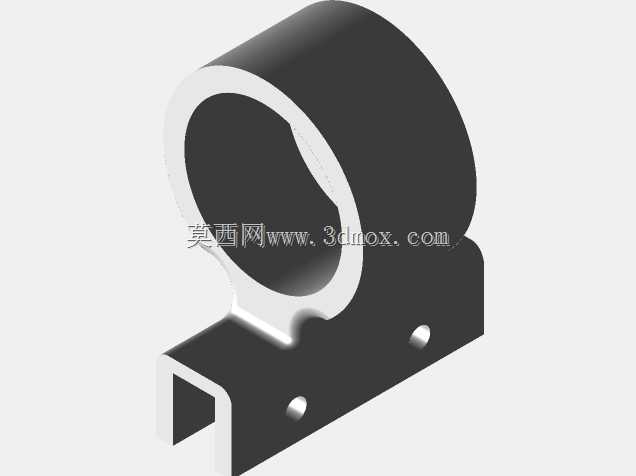

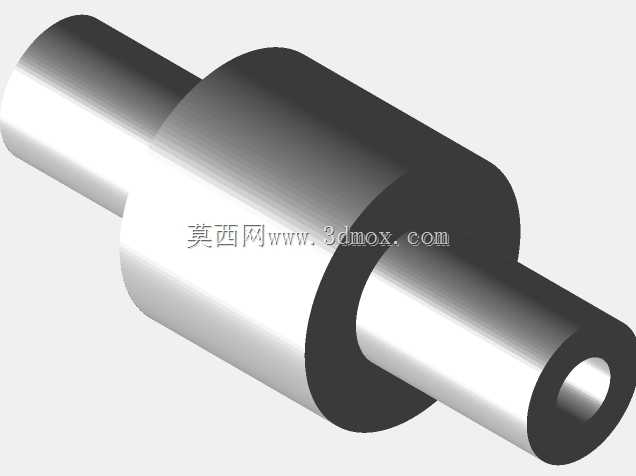

　　从功能上看，该支撑结构由安装底座、多级剪臂、末端摄像头夹持座以及底部操作杆组成。底座承担与墙面的连接，需要将悬臂产生的弯矩传递到墙体或立柱上，因此安装孔位应避开墙体薄弱区域，并根据摄像头重量选择合适的膨胀螺栓或螺钉。剪臂之间采用销轴连接，连杆成对布置，保证展开过程中各节点运动一致，避免末端夹持座出现明显偏摆。末端夹持座用于容纳摄像头本体，其内部空间需与摄像头外形匹配，并通过侧面或顶面限位防止设备在调整后发生转动。底部操作杆延伸至较低位置，使用者无需登高即可推拉支架，将摄像头送到所需观测位置。

　　设计思路上，这种结构优先保证运动可靠性和重复定位稳定性，而不是追求复杂外观。剪叉机构的特点是展开距离大、收拢厚度小，但对销轴间隙和连杆刚度较敏感。若连杆截面过小，支架在完全伸出时会产生下垂，摄像头光轴随之偏移；若销轴配合过紧，则伸缩阻力增大，长期使用后磨损不均。因此在结构建模时，需要重点校核连杆宽度、厚度以及跨距，使支架在承受摄像头重量后仍保持可接受的末端挠度。各转动副应预留润滑或减摩空间，连接部位避免应力集中，尤其在剪臂与底座、末端座的交接处，应通过圆弧过渡或局部加强降低疲劳风险。

　　外形尺寸与安装边界需要结合实际墙面条件确定。收拢状态下，支架整体应尽量贴近安装面，突出尺寸以不影响周边人员通行为宜；完全展开后，末端摄像头中心距墙面的距离应满足镜头视场和对焦要求。由于剪叉展开时各连杆会在墙面侧形成一定摆动范围，安装位置两侧需预留无管线、无突出设备的空间，防止伸缩过程中发生干涉。底部操作杆的长度决定了操作可达性，但杆体过长也会增加晃动，因此应在操作高度和结构刚性之间取得平衡。摄像头夹持座的边界尺寸需与所选摄像头一致，接线口应留出弯折半径，避免支架反复伸缩时拉扯线缆。

　　在实际选型中，该类支架适合重量较轻、需要频繁改变观测距离的视觉设备。对于重载摄像机或长期暴露在振动环境中的场合，应增加锁止结构，在调整到位后固定剪臂角度，减少销轴微动磨损。若用于工业现场，还需考虑表面处理对油污、粉尘的适应性，连杆和销轴应选用耐磨、耐腐蚀材料或进行相应涂层处理。整体模型以可扩展的剪式臂为基础，通过增减连杆级数可改变伸缩行程，从而适配不同安装距离，这为同系列支架的模块化设计提供了便利。
