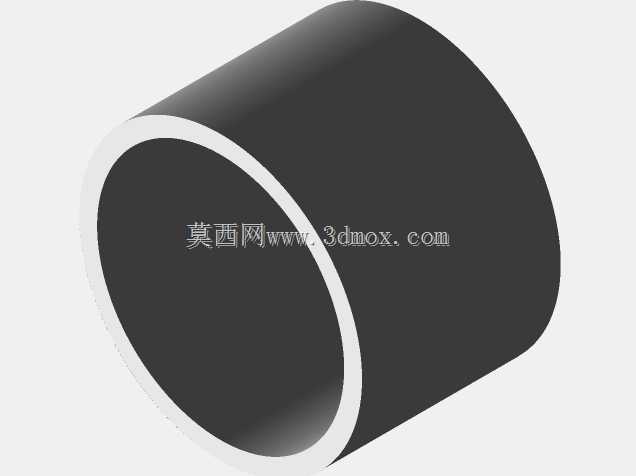

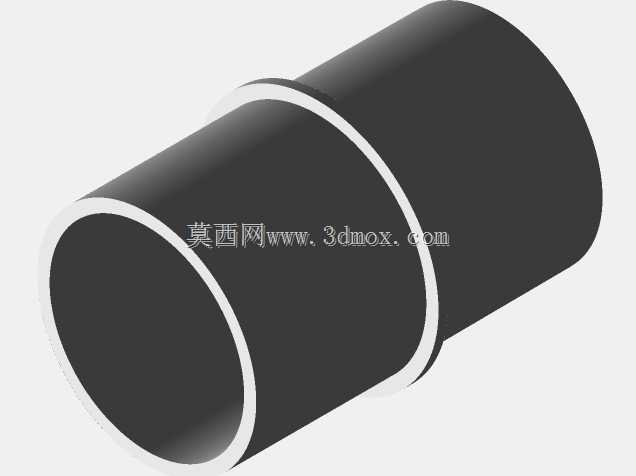

牧田修边机用镂空电机散热衬套

　　在手持电动工具的结构设计里，电机周边的固定与散热构件往往是整机可靠性的核心短板，这款适配牧田RT0700C修边机的圆筒形衬套，正是针对这类小尺寸高转速串激电机的安装痛点开发的功能件。从整机装配边界来看，该衬套属于电机定子与外壳之间的中间定位构件，整体为同轴圆筒形态，内外圆柱面的同轴度公差需要控制在0.05mm以内，才能保证电机装入后转子与定子的气隙均匀，避免高转速下出现扫膛、异常振动的问题。衬套的轴向长度需要匹配修边机外壳内部的电机舱深度，两端分别抵靠电机端盖的定位台阶与外壳内部的限位筋，装配后不需要额外打胶或者增加紧固件，依靠过盈配合即可完成轴向与径向的全约束，这种设计在手持工具的批量装配线上能大幅减少工位操作步骤，降低人工装配带来的误差。

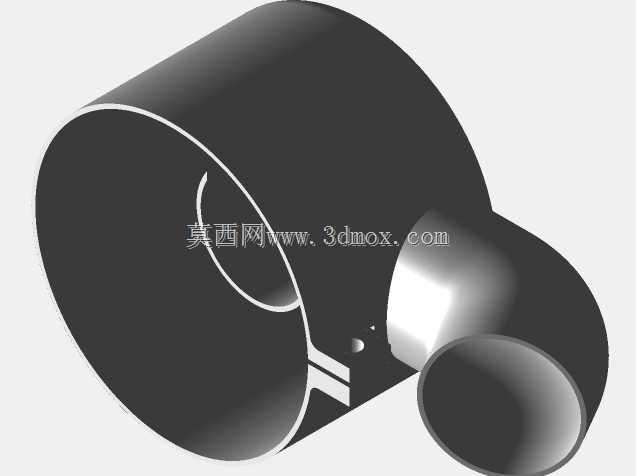

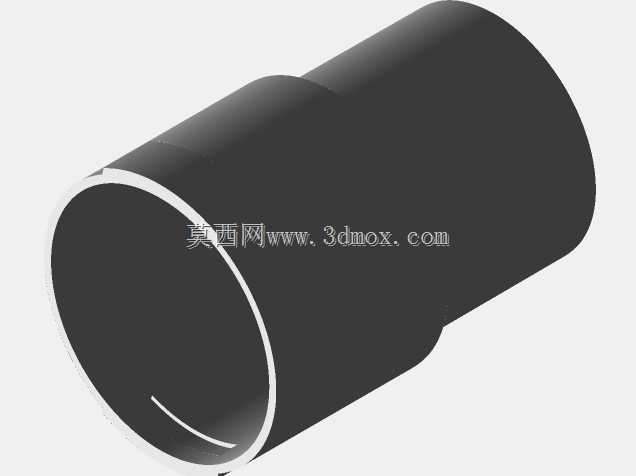

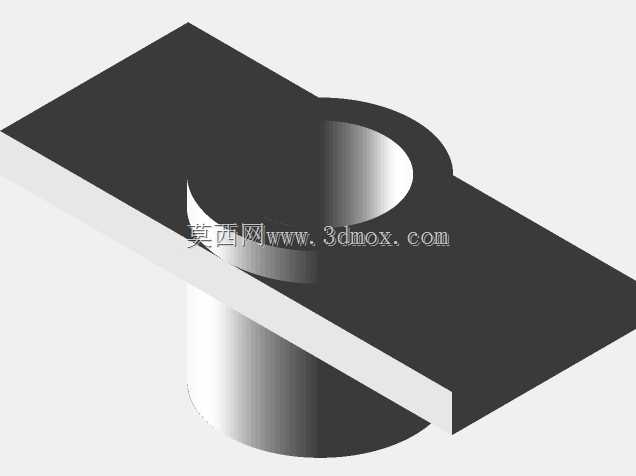

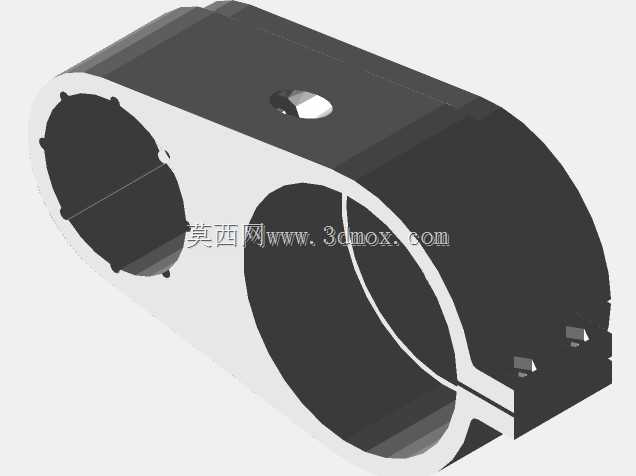

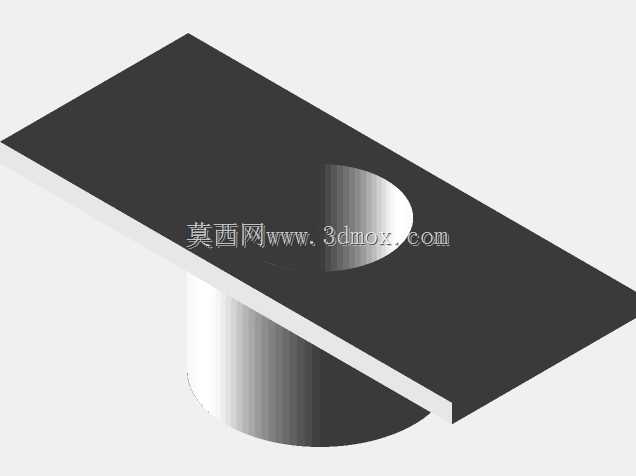

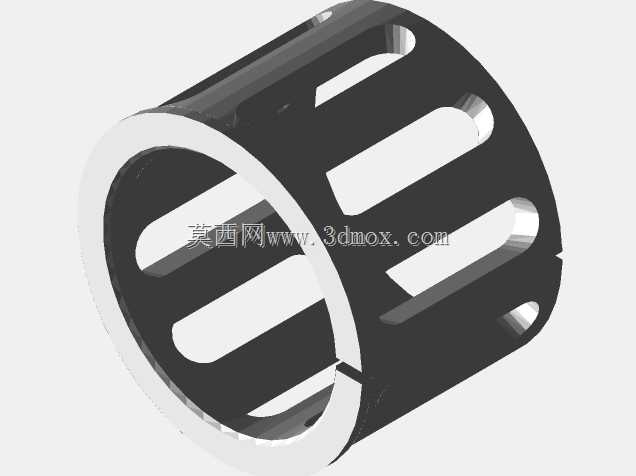

　　衬套外壁均匀分布的多组长条形镂空槽是整个零件的核心设计点，这类开槽并非单纯的减重结构，首先承担的是电机散热风道的导流作用：修边机工作时电机持续输出功率，定子绕组产生的热量会通过铁芯传导到衬套内圈，镂空槽直接让衬套内部的空腔与外壳上的散热风道连通，电机尾部风叶转动产生的气流可以穿过槽口直接扫过电机铁芯外壁，相比全封闭的衬套结构，能让电机的持续运行温升降低12到18摄氏度，有效延长绕组绝缘层的使用寿命。其次这些均匀分布的开槽还能提供微量的径向弹性变形量，当电机因为长时间运行出现热膨胀时，衬套可以通过槽口的微小形变吸收膨胀量，避免硬配合导致的电机外壳应力开裂，同时还能抵消一部分转子高速转动产生的高频振动，降低整机手柄处的振动传导，提升操作人员的握持舒适度。开槽的两端都做了圆弧过渡处理，避免应力集中在槽口位置，防止零件在长期交变温度载荷下出现开裂。

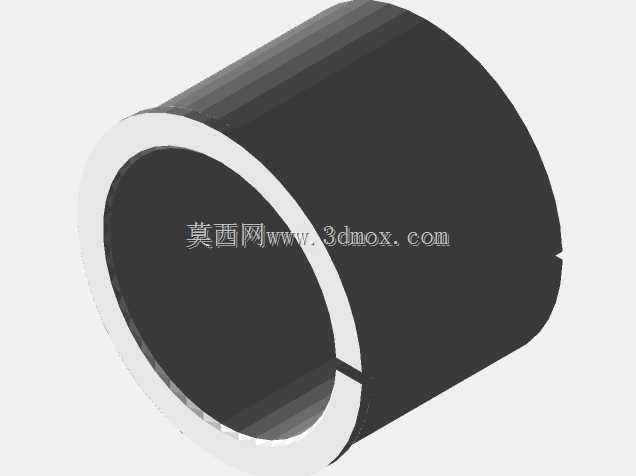

　　从实际应用场景来看，这类衬套除了适配牧田该型号修边机之外，同结构的设计逻辑也可以推广到所有小尺寸手持电动工具的电机固定场景，比如直磨机、小尺寸雕刻机、充电式电钻的电机舱内部。在进行三维结构设计时，首先需要根据所选电机的定子外径确定衬套的内孔尺寸，过盈量通常取0.1到0.15mm，既保证装配后不会松旷，又不会因为过盈量过大压坏电机定子的塑封结构。衬套的壁厚通常取1.5到2mm，过薄会导致整体刚性不足，装配后容易出现同轴度偏移，过厚则会占用过多的电机舱空间，同时压缩散热气流的流通面积。镂空槽的宽度需要根据衬套的周长均匀分配，槽与槽之间的连接筋宽度不能小于3mm，保证整体的结构强度，开槽的轴向长度需要覆盖电机定子铁芯的整个发热区间，才能最大化散热效率。衬套一端的开口处设计了小尺寸的定位缺口，对应外壳内部的防转凸筋，装配时可以快速定位角度，避免衬套在电机运行过程中出现跟转的问题。

　　在零件的加工选型上，如果是小批量试制，可以采用铝合金6061材料通过CNC车削之后铣削开槽，阳极氧化处理之后既可以提升表面耐磨性，又能避免铝合金与电机铁芯之间出现电化学腐蚀。如果是百万级的批量生产，也可以采用PA66加30%玻璃纤维的工程塑料注塑成型，材料本身的自润滑特性可以让电机压装时更加顺畅，同时塑料本身的阻尼特性比金属更好，减振效果会更突出，只是在设计时需要根据塑料的成型收缩率提前修正尺寸公差，保证注塑成型后的同轴度满足装配要求。需要注意的是，衬套的两个端面需要保证与内孔轴线的垂直度，否则电机装入后会出现端盖倾斜，导致转子轴的输出端出现跳动，影响修边机刀具的旋转精度，最终导致加工出来的工件边缘出现波纹、毛刺。在进行整机的散热仿真时，可以将衬套的镂空槽作为风道的一部分进行流体力学计算，调整槽口的数量与宽度，让气流在衬套内部的流速控制在每秒3到5米，既保证足够的换热效率，又不会因为风阻过大导致电机负载额外升高。
