人体红外感应探头配套遮光固定套管

　　在做楼宇感应照明、人体触发安防告警、非接触式自动皂液机、走廊自动扶梯启停这类项目时，HC-SR501这类热释电人体红外模组的探测范围管控一直是现场调试最容易出问题的环节。裸装的菲涅尔透镜视角往往过宽，很容易把探测边界外的走动、窗边气流带来的温度波动误判为触发信号，这款配套套管就是专门用来约束探测视场、同时给探头提供物理安装定位的结构件。

　　从实际使用逻辑来看，它首先承担的是光学视场光阑的作用：套管的内环高度和开口直径经过匹配，把菲涅尔透镜的有效接收角度收束到预设的锥形区域内，避免侧向杂散的红外辐射进入传感面。在走廊单侧安装的场景里，装上这个套管之后，可以把探测范围限定在人行通道的正前方区域，不会误触发隔壁工位或者窗外路过的移动物体；在卫生间自动冲水、自动给皂器这类近距离触发场景中，它还能削减远距离的背景红外干扰，让触发距离稳定在设备预设的0.5到2米区间内，不会出现人还没走到设备前就误启动，或者人站在感应位置却触发不灵敏的问题。

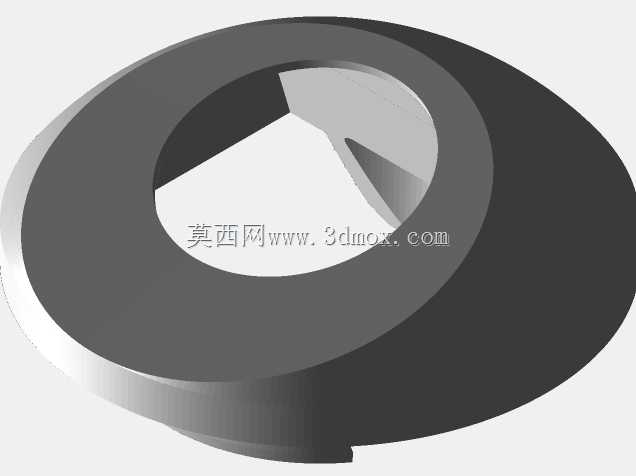

　　结构设计上，这款套管采用和探头透镜轮廓适配的环形嵌套形态，下部的筒身段刚好套在HC-SR501模组的透镜外缘，不需要额外打胶或者复杂卡扣就能实现初步定位，上部向外延展的环形法兰边可以卡在设备面板的开孔内侧，既限制了套管的轴向窜动，也能遮挡面板开孔和探头之间的缝隙，避免设备内部的灯光、电路发热产生的红外辐射从侧边漏入传感区域。整体壁厚做了均匀化处理，没有出现局部过厚导致的注塑缩痕，也没有薄壁尖角带来的安装断裂风险，边缘做了小倒角，装配时不会刮伤菲涅尔透镜的磨砂纹理。

　　安装边界方面，套管的整体外径适配常用的12-15mm面板安装开孔，轴向总高度控制在10mm左右，不会在设备外壳内部占用过多纵深空间，对于内部堆叠了电源板、主控板的紧凑型感应设备非常友好。法兰边的厚度不到1mm，安装后从面板外侧几乎看不到突出的边缘，和设备外壳的贴合度很好。它的内孔和透镜之间预留了0.2mm左右的装配间隙，既不会因为间隙过大出现套管晃动偏移视场，也不会因为公差过紧压伤透镜或者顶偏传感元件的位置。

　　在不同的安装场景里，这个套管还能配合调整探测角度：当设备需要斜向安装探测下方区域时，套管的物理约束可以让视场轴线和探头轴线保持一致，不会因为透镜本身的广角特性导致探测区域向侧边偏移。在多探头并排布置的感应通道里，相邻探头的探测区域很容易出现重叠干扰，给每个探头加装对应规格的套管之后，可以把各自的探测区域清晰分隔开，避免相邻探头同时触发导致的逻辑判断混乱。

　　从建模实现的角度，这个零件的特征全部为回转体结构，建模时先绘制内外轮廓的旋转截面，通过回转命令生成主体，再对边缘的装配倒角、法兰贴合面做细化处理，不需要复杂的曲面构建，后续如果需要调整探测视场的角度，只需要修改内孔的开口直径和筒身高度两个核心参数，就能快速衍生出适配不同探测距离的版本。零件的所有壁厚保持均匀过渡，拔模斜度控制在1.5度左右，完全符合注塑加工的工艺要求，量产时不需要做特殊的模具结构调整。

　　在做感应设备的结构选型时，这类配套套管往往是很容易被忽略的小零件，但它直接决定了人体红外传感器的现场工作稳定性。很多项目调试阶段出现的误触发、漏触发问题，本质上不是传感器本身的电路参数问题，而是没有做好光学视场的约束，通过这个简单的套管结构，就能在不修改传感器电路参数、不增加额外信号处理成本的前提下，大幅提升人体红外感应设备的工作可靠性，降低现场调试的工作量。
