车间重型工具收纳移动支架设计

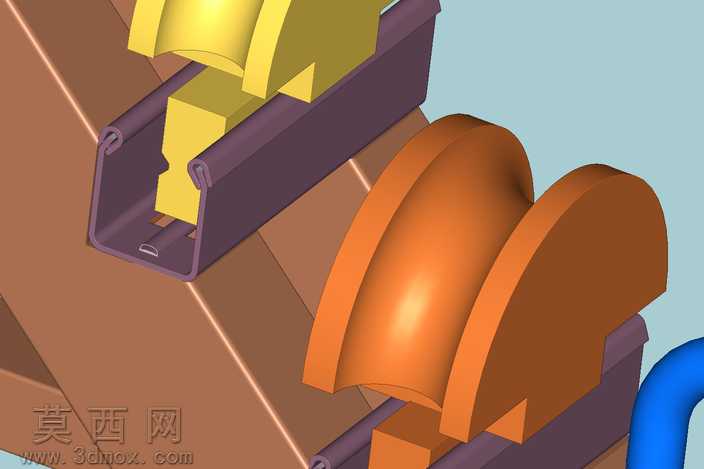

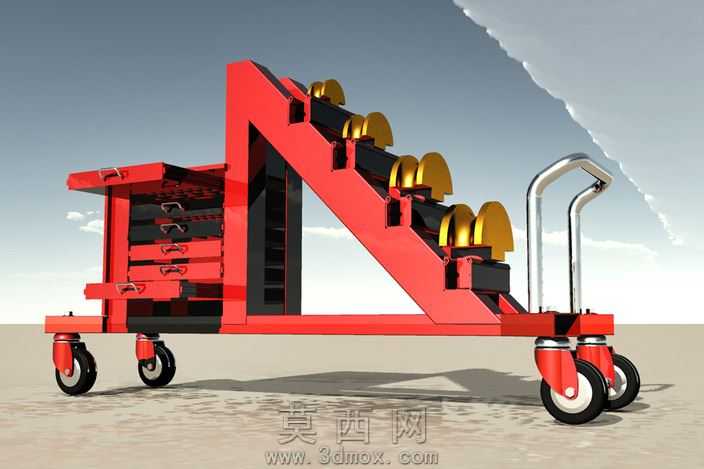

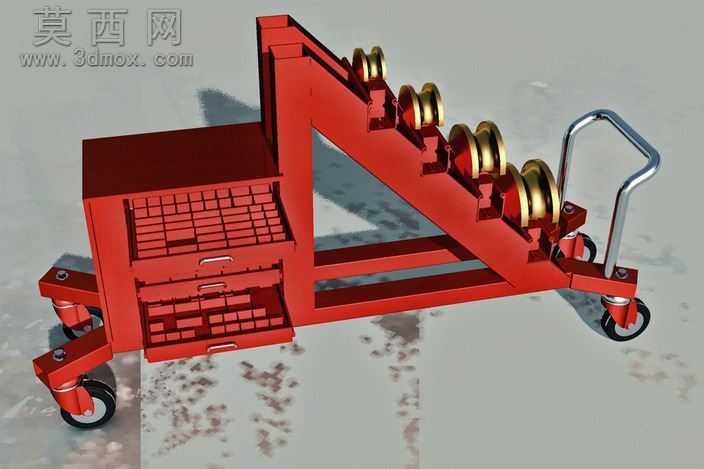

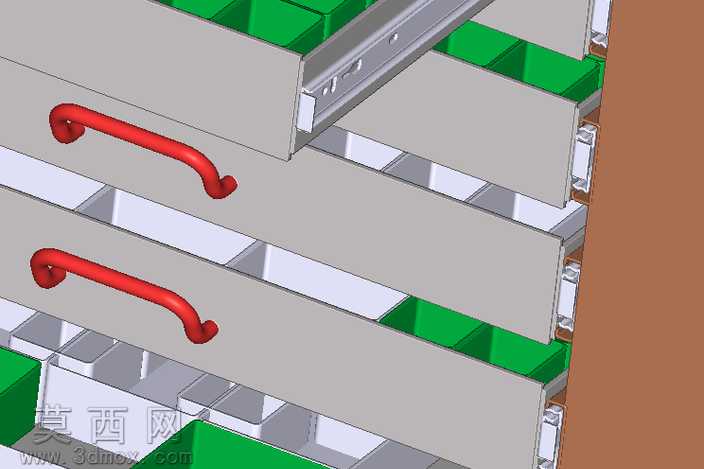

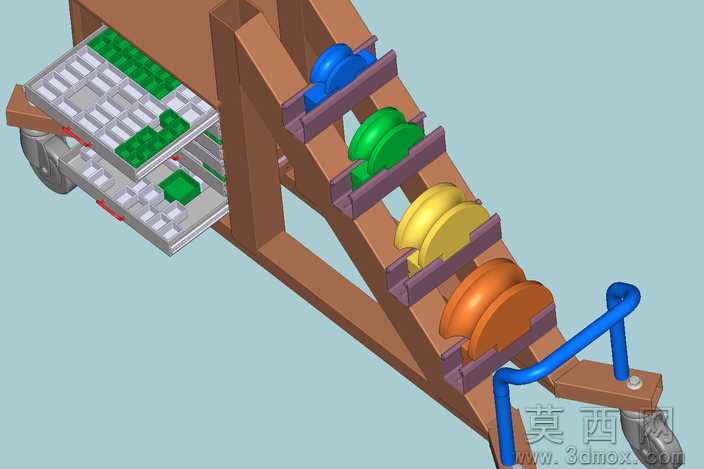

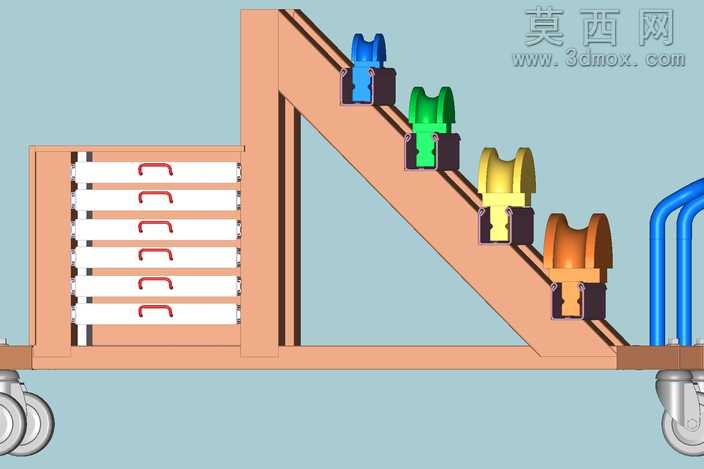

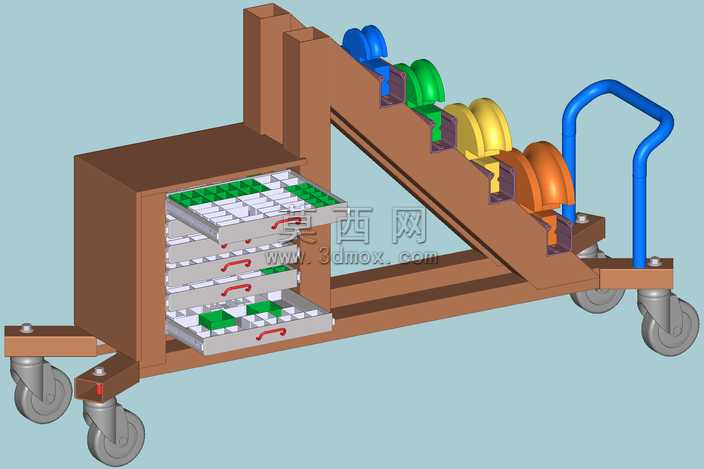

本作品为面向车间重型工具收纳场景设计的移动工具支架三维模型，整体采用框架式结构设计，在三维建模过程中优先保证结构强度与使用便利性的平衡，所有部件均按照实际工业生产的尺寸规范进行参数化绘制，可直接对接生产加工环节的尺寸校验需求。模型主体框架采用直角三角形加强筋结构设计，斜向支撑面与底部水平框架、后侧垂直框架形成稳定的三角受力结构，能够承载大重量工业工具的放置需求，避免满载状态下出现框架变形问题。底部配置四个工业级万向脚轮，其中两个脚轮带刹车锁定结构，既可以实现支架在车间内的灵活转运，也能在固定工位时锁定位置防止滑移。支架左侧设置多层全抽拉式滑动抽屉，抽屉采用带阻尼的滑动导轨结构，每个抽屉配备一体化弧形拉手，抽拉行程可实现完全抽出，方便操作人员取用放置在抽屉深处的小型工具、配件，抽屉内部可根据收纳需求自由划分隔层，适配不同规格的零件、耗材收纳。支架右侧斜向支撑面上设置多组可互换的工具夹持座，夹持座采用模块化快装设计，不同规格的夹持头可根据工具尺寸快速更换，能够稳固夹持不同类型的重型手动工具、电动工具，工具取放无需额外操作，直接卡入即可完成固定，夹持部位采用软质合成材料包覆，避免工具金属表面被刮花磨损，同时提供足够的夹持力防止工具在支架移动过程中滑落。支架后侧设置弧形推握扶手，扶手高度符合人体工程学设计，操作人员推行时无需过度弯腰，降低长时间转运的操作疲劳。渲染阶段对不同部件赋予了对应实际材质：框架部分采用磨砂金属材质模拟工业型钢的表面质感，抽屉面板采用浅色系耐磨工程塑料材质，工具夹持座分别赋予蓝、绿、黄、橙等不同的高辨识度配色，方便操作人员快速识别对应工具的放置位置，脚轮部分采用金属轮毂搭配橡胶轮面的复合材质，还原工业脚轮的真实外观。整体设计兼顾了收纳容量、移动灵活性与结构耐用性，能够有效规整车间内的零散工具，提升工位工具取用效率，减少工具丢失、损坏的概率，适配机械加工、设备维修等多种工业场景的工具管理需求。
