气动多夹持器机械结构设计方案

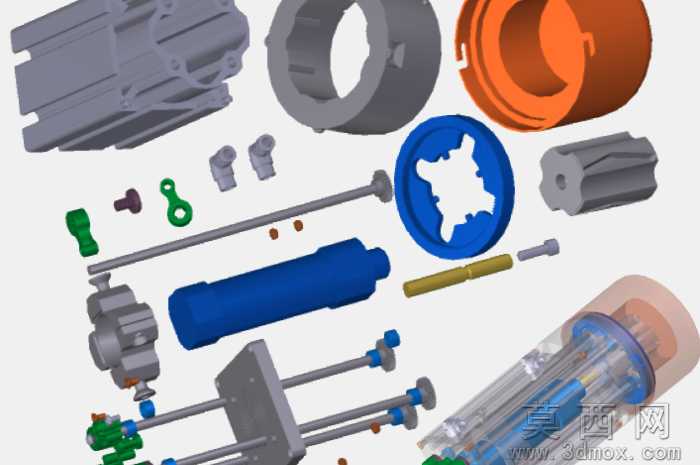

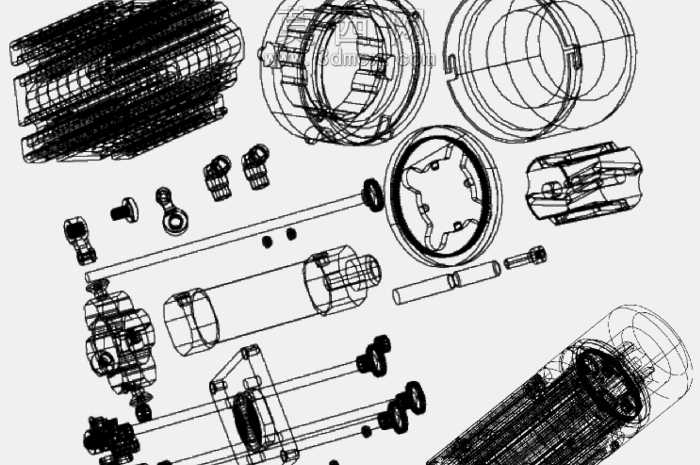

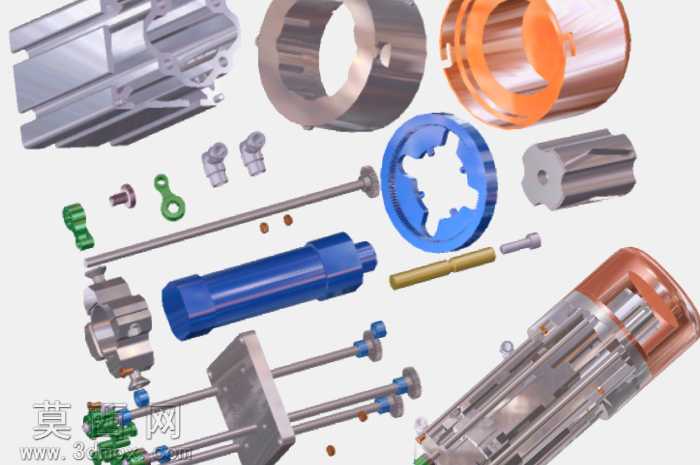

本作品为气动驱动的多夹持器机械结构，整体采用三维参数化建模完成，各零部件尺寸经过严谨的公差匹配设计，可满足实际装配与运动仿真需求。建模过程中对每一个零件都进行了独立的特征构建，从基础的拉伸、旋转特征到复杂的放样、扫描特征均严格按照机械加工工艺逻辑搭建，确保模型可直接导出用于工程图绘制与生产参考。渲染阶段针对不同零部件的材质属性做了精细化区分：金属结构件采用抛光不锈钢与阳极氧化铝材质，调整了金属粗糙度与反射参数，还原金属零件的真实质感；密封件与气动管路部分采用工程塑料与橡胶材质，设置了合适的漫反射与哑光效果；透明外壳部分调整了折射率与透光率，清晰展现内部的传动结构布局。结构设计上采用模块化思路，将夹持单元、气动驱动单元、传动连接单元做了独立拆分，多组夹爪可同步动作也可单独控制，适配不同规格工件的夹持需求，内部的传动杆、导向轴、定位销等零件均做了限位与防呆设计，避免装配过程中出现错位问题。整体结构紧凑，动力传递路径清晰，气动驱动的方式保证了夹持力的稳定可调，多夹持位的设计大幅提升了单次作业的工件处理效率，可广泛应用于自动化生产线的上下料、工件转运等场景。建模时还对各运动部件做了干涉检查，确保夹爪开合、传动杆往复运动过程中无零件碰撞，所有配合关系均按照实际机械装配要求设置，包括间隙配合、过渡配合的公差预留，让模型不仅具备展示效果，更具备实际工程参考价值。
