异步交流电动机内部爆炸结构展示

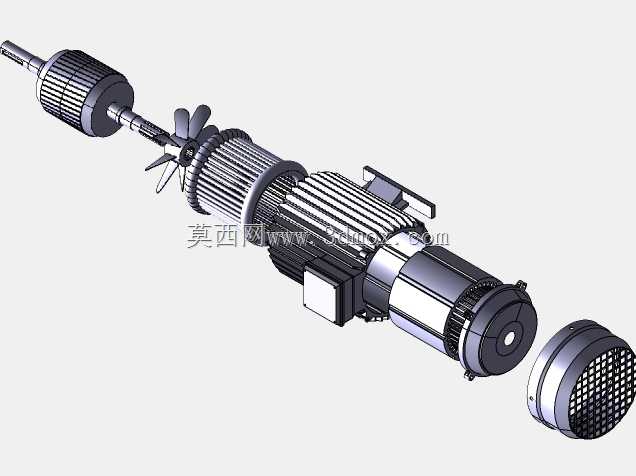

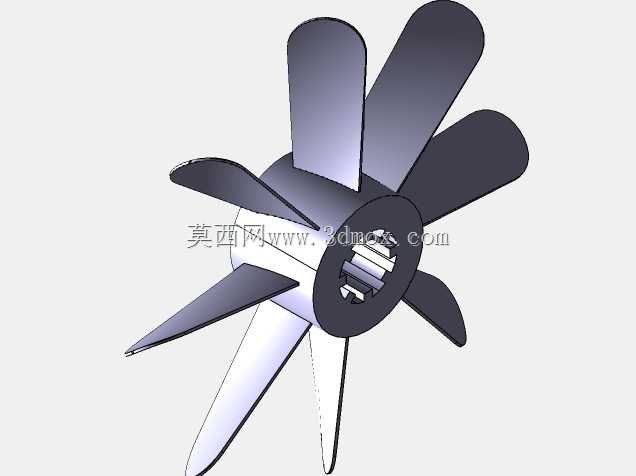

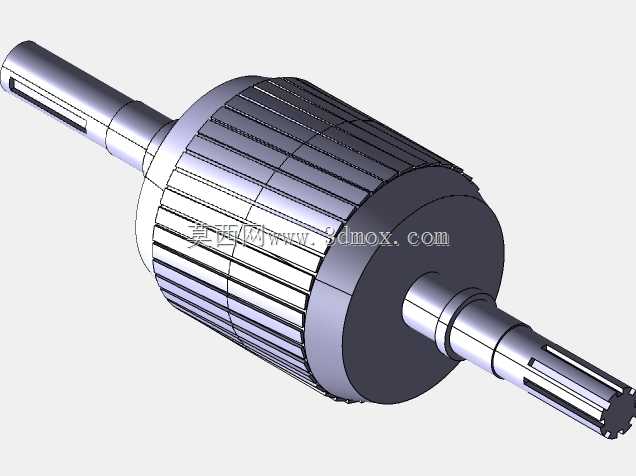

　　这套三维结构完整呈现了三相异步交流电机的全部核心装配层级，从输出轴端的转子总成、定子绕组壳体，到尾部散热风叶、防护风罩都做了独立拆分，能清晰看到各部件的配合关系与装配顺序。在常规工业场景里，这类电机是产线输送设备、风机水泵、小型机床主轴的核心动力源，不同功率段对应不同的安装法兰与轴伸尺寸，选型时首先要核对安装边界：底脚安装的孔距、轴伸直径与键槽尺寸、法兰止口的配合公差，这些尺寸直接决定电机能否直接替换原有设备的动力单元，避免现场二次改造支架或重新加工联轴器。从结构设计逻辑来看，转子部分采用铸铝鼠笼结构，转轴与转子铁芯采用过盈配合传递扭矩，轴伸端预留的键槽用于和联轴器、带轮做周向固定，非轴伸端安装的离心风叶随转子同步运转，

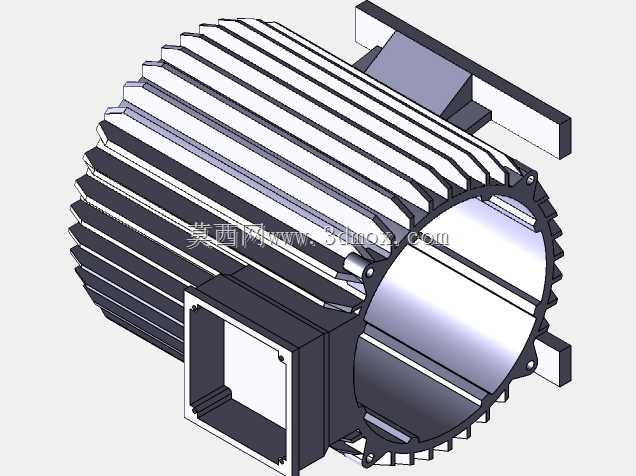

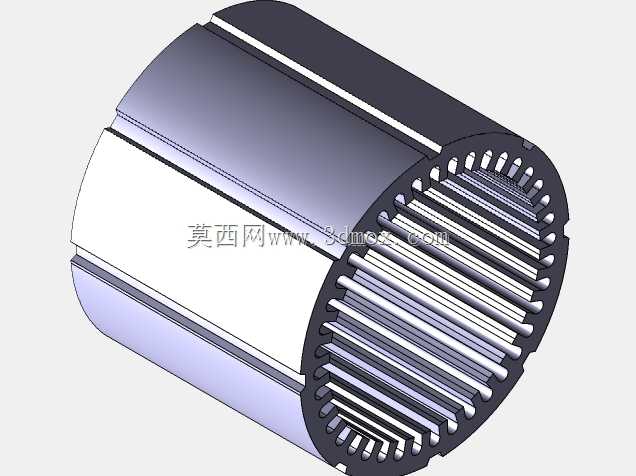

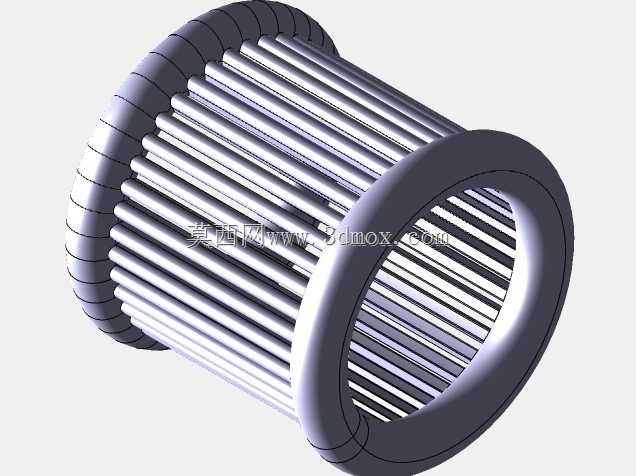

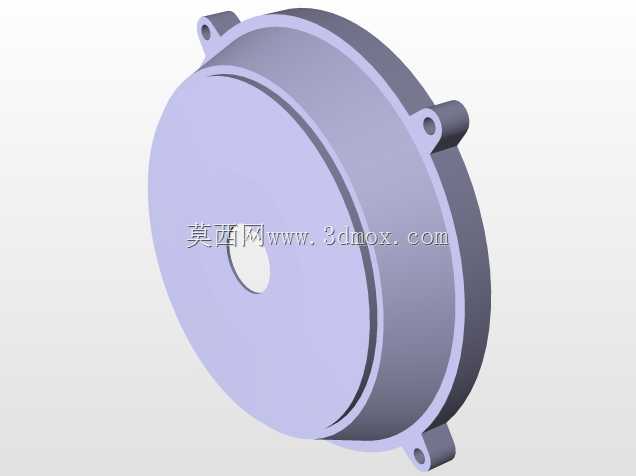

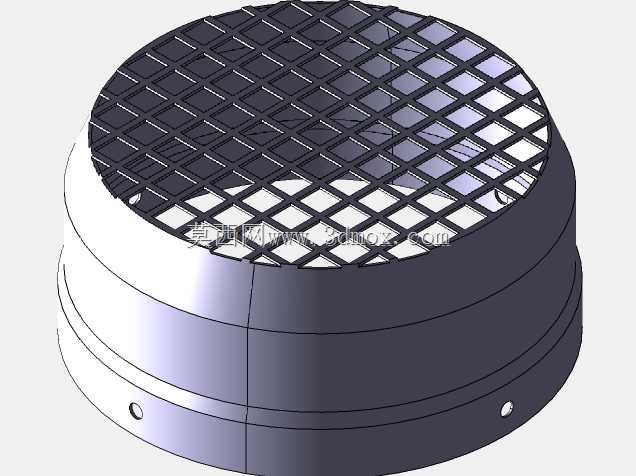

　　配合壳体表面的轴向散热筋形成定向风道，尾部网格风罩既保障通风量，又能避免异物卷入风叶引发安全事故。定子部分的硅钢片叠压壳体内部，绕组端部的绝缘结构在三维模型中做了简化示意，实际生产中绕组浸漆、绝缘纸排布、接线盒内的端子排布都有严格工艺要求，接线盒的侧向预留结构也支持现场根据布线方向调整进线口方位，适配不同厂区的桥架走线需求。端盖部分采用止口定位结构，与定子壳体的止口采用小间隙配合，内置的轴承室用于容纳深沟球轴承，分别支撑转子的两端轴颈，轴承内侧的挡油结构可阻挡润滑脂泄漏，外侧的密封圈结构能阻挡粉尘与水汽侵入，在多粉尘的车间环境下，这种密封结构能大幅降低轴承的磨损速率。做整机三维校核时，需要重点核对转子与定子的气隙均匀度，

　　这一参数直接影响电机的运行效率与振动值，若装配后气隙偏差过大，会出现运行异响、转矩波动过大的问题。同时爆炸视图里各紧固件的排布位置也明确了装配工艺顺序：先将定子压入机壳，再穿入转子总成，依次装配两端端盖并对角拧紧螺栓，最后安装风叶、风罩与接线盒附件，该装配顺序和实际产线的装配流程完全匹配。针对不同的安装工况，底脚平面的平面度、轴伸的径向跳动公差都有对应行业标准，三维模型中各配合面的公差预留也符合常规中小型异步电机的设计规范，结构工程师可在此基础上根据需求调整散热筋密度、接线盒方位、轴伸长度，快速衍生出适配不同工况的定制化电机型号，比如用于输送设备的长轴伸版本、用于恶劣粉尘环境的密封加强版本，都可以在该基础结构上快速完成参数调整与结构校核。
