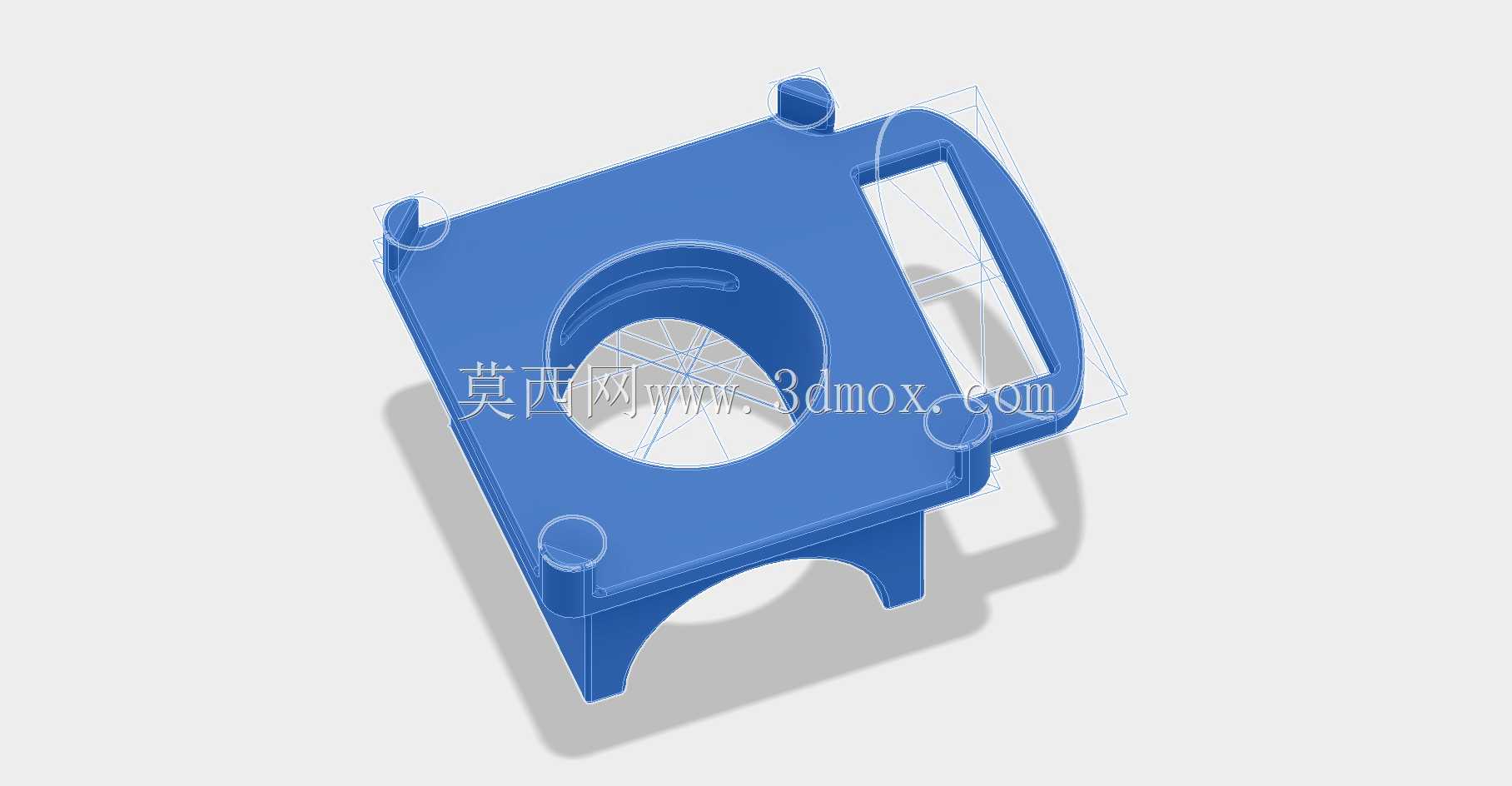

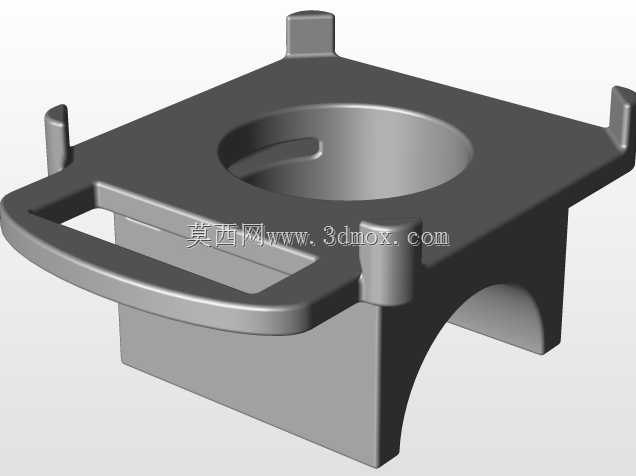

fenix3码表自行车固定支架结构

　　四角分布的小凸柱既可以作为定位柱嵌入设备对应的凹槽，也能在绑扎或卡扣固定时作为限位点，避免设备在颠簸路面出现旋转、滑脱。侧面延伸出的带镂空立边，一方面增加了支架整体的侧向抗弯刚度，另一方面也可供束带穿过，把支架进一步锁紧在车把上；镂空设计同时减少了材料用量，降低支架自重，避免在车把上增加过多冗余负载。设计思路上优先考虑骑行工况的振动特性。自行车在铺装路面会持续传来高频微振，经过颠簸路段时还会承受较大冲击，因此支架没有采用单薄的悬臂结构，而是在承托面下方设置两道向下延伸的支撑腿，支撑腿末端同样做成与车把弧度匹配的弧形缺口，和下半部分卡口共同形成上下环抱的受力形态。这样车把的振动力可以通过上下两个接触区域分散传递到整个支架本体，这款支架的核心作用，是把fenix 3这类骑行电子设备稳固固定在自行车车把上，让骑行者在行进过程中无需手持设备，就能随时查看速度、里程、导航、心率或骑行数据，是户外骑行、日常通勤、长途拉练场景里常用的车载固定配件。它的适配边界明确针对直径25.5毫米的标准圆车把设计，这一尺寸是公路车、山地车、城市通勤车非常普遍的车把管径，安装时下半部分的弧形卡口直接扣合在车把圆柱面上，上半部分承托设备，整体不需要额外复杂的转接座，就能完成与车把的贴合定位。从结构形态来看，支架主体采用一体化承托构型，中部预留大尺寸圆形沉腔，正好对应fenix 3设备底部的圆形轮廓，设备放入后腔体侧壁能够限制水平方向的窜动；

　　而不是集中在某一处连接截面，长期使用下不容易出现应力发白、疲劳断裂的问题。承托面与设备接触的区域没有做多余的凸起，尽可能增大接触面积，既能够分散设备对支架的压强，也能避免局部硬点硌伤设备外壳。对于需要在户外长时间使用的配件，这种结构还兼顾了拆装效率。松开束带后即可把支架从车把上取下，设备也能直接从圆形腔体中拿出，不需要工具辅助，方便骑行者在停车后快速取下设备收纳，或者在不同车辆之间转移使用。支架的外轮廓做了连续圆角过渡，没有尖锐棱角，既符合骑行用品的安全要求，也能减少应力集中——在塑料件成型过程中，尖角位置容易产生缩痕、内应力，圆角过渡能让熔体填充更顺畅，成品结构强度更稳定。从安装边界看，支架沿车把轴向占用的长度很小，

　　不会挤占把横上刹车手柄、变速指拨、车灯或者码表延长架的安装空间；径向高度也控制在较低范围，设备安装后重心尽量贴近车把轴线，骑行过程中不会因为支架过高而产生明显的晃动感，转向时也不会干扰骑行者的手部操作。侧向立边的镂空形状同时构成了手持搬运的受力位，在支架未装车时，使用者可以通过这个边部拿取，结构上相当于在有限的外形尺寸里整合了加强筋与操作位的双重功能。支撑腿之间留出的弧形缺口不仅适配车把，也能兼容车把上缠绕的把带厚度，即使车把表面有防滑把带，弧形面依然可以通过束带的预紧力实现可靠贴合，不会因为把带的微小形变出现松动。在实际骑行使用中，这类支架还要面对日晒、雨淋、温差变化的环境，结构上没有薄而长的易损卡扣，

　　更多依靠腔体包裹和束带锁紧来固定设备，相比纯卡扣式结构容错率更高，即使塑料出现轻微老化，也能通过调整束带张力保持固定效果。整个构型没有复杂的活动机构，零件数量少，故障点也相应减少，对于追求可靠性的长途骑行来说，少一个活动连接环节就少一处松动失效的可能。中部圆形沉腔的深度经过权衡，过浅会导致设备固定不稳，过深则会遮挡设备侧边按键或者影响充电接口使用，现有深度既能限制设备侧向位移，又保留了设备侧面操作空间，骑行中戴薄手套也能正常按压设备按键。四角凸柱的高度较低，主要起周向定位作用，不会阻碍设备放入和取出，同时在设备发生意外磕碰时，凸柱可以先于设备外壳接触外力，提供一定的缓冲防护。整体结构把承托、定位、锁紧、避让四项功能整合在单一主体上，外形紧凑，受力路径清晰，既满足25.5毫米车把的安装条件，也匹配fenix 3设备的底部轮廓，是典型的面向骑行实际工况完成的固定式支架结构。
