大众乘用车铝合金轮毂结构设计

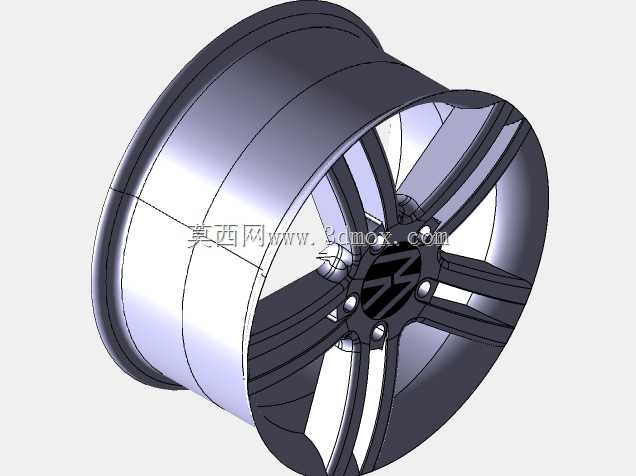

　　这款轮毂的建模重点，在于把乘用车行驶中承受的复合载荷拆解到每一处几何特征里。轮辋部分采用常规深槽轮辋轮廓，胎圈座直径、凸缘宽度和槽底过渡半径均按对应规格轮胎的装配边界设定，保证轮胎拆装时胎圈能顺利滑入槽底，同时在充气后胎圈与座面形成均匀压紧面，避免高速滚动下出现滑移或慢泄气。轮辋壁厚并非全程等厚，凸缘根部承受胎侧侧向冲击最集中，因此局部加厚并做圆角过渡，降低路沿剐蹭或坑洼冲击时的应力峰值；槽底区域主要承担胎圈锁紧和周向刚度，壁厚相对收敛，以控制整体转动惯量。

　　轮辐采用五组双肋条布局，每组肋条从中心安装盘向外缘呈分叉延展，肋条之间的镂空窗口承担制动系统散热通道作用。车辆频繁制动时，制动盘产生的热空气可通过这些窗口形成径向对流，降低热衰退风险。肋条背面并非简单平面，而是带有连续拔模斜度和减重沉台，既满足铸造或锻造后的脱模要求，也在不显著削弱抗弯截面的前提下削减非受力区材料。中心区域的安装面经过平整化处理，五个螺栓孔沿节圆均匀分布，孔周局部做凸台强化，用于匹配轮毂轴承单元的定位止口和车轮螺栓的压紧面。中心盖位置预留大众标识凹槽，其深度和卡扣尺寸需与塑料装饰盖的装配公差匹配，防止行驶振动中松脱。

　　从安装边界看，螺栓孔节圆直径、中心孔直径和偏距共同决定车轮与转向节、制动卡钳的空间关系。建模时需校核卡钳与轮辐内表面的间隙，尤其在最大转向角和悬架全跳动工况下，避免干涉；偏距则影响轮距和轴承受力点，偏距过小会使车轮外移，增加轴承弯矩并可能导致翼子板剐蹭，偏距过大则可能使车轮内移，触碰悬架或减振器。气门嘴孔位于轮辋槽侧，位置避开轮辐遮挡，便于胎压监测模块或普通气门嘴的安装与充气操作。

　　在整车应用中，这类轮毂主要用于大众系列乘用车型的日常道路行驶，兼顾城市铺装路面、高速巡航以及轻度非铺装路面冲击。设计时需考虑的载荷包括：垂直方向的整车载荷与冲击、转弯时的侧向力、驱动与制动产生的扭矩，以及螺栓预紧后的局部压应力。三维模型中对这些区域的圆角、壁厚和加强筋进行连续表达，能够直接用于后续的有限元约束设置：可在螺栓孔处施加固定约束，在轮辋胎圈座区域施加径向载荷，或在轮辐外侧施加侧向力，以模拟弯曲疲劳和径向疲劳试验。

　　外形表达上，轮辐表面采用分块曲面过渡，肋条正面带有轻微内凹和棱线，既形成视觉层次，也有利于铸造时金属液充型和模具加工。轮辋与轮辐交接区域是应力交汇区，模型中保留较大的平滑过渡半径，避免锐角造成疲劳裂纹源。对于结构工程师而言，这类模型的价值不只在外观还原，更在于它提供了可测量的装配基准：胎圈座直径决定轮胎适配范围，螺栓孔分布决定车桥适配性，轮辐内轮廓决定卡钳兼容性，窗口面积影响散热效率。通过对这些特征的参数化调整，可快速衍生不同偏距、不同尺寸或不同辐条数量的方案，用于整车改型、售后改装或制动系统升级时的空间校核。
