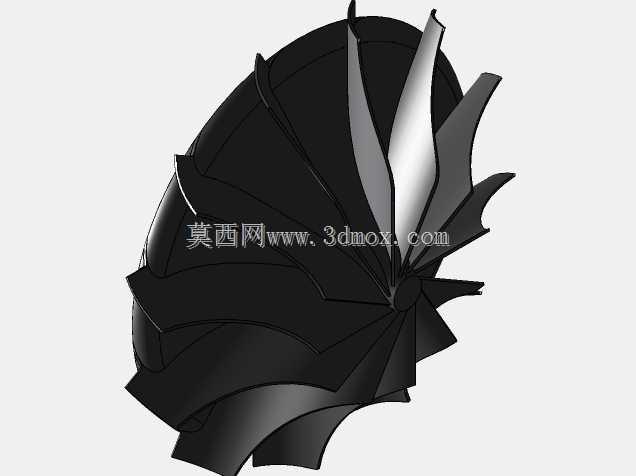

离心式叶轮曲面叶片流体动力结构

　　该叶轮结构的曲面叶片采用连续变曲率过渡，从轮盘中心向外缘延展过程中，叶片厚度随径向位置逐步收窄，靠近轮盘根部保留较厚的连接截面，用于承受高速旋转产生的离心拉应力与气流脉动载荷，外缘则采用薄边设计，降低流体在叶片出口处的尾迹损失。叶片与轮盘的结合区域做了平滑圆角处理，避免应力集中在长期交变载荷下引发疲劳裂纹，同时减少流体在根部的涡流堆积。轮盘整体呈盘状回转结构，中心区域预留轴系安装定位面，可与传动轴通过键连接或过盈配合实现扭矩传递，安装时需保证轮盘端面与轴线的垂直度，控制端面跳动量在允许范围内，避免高速运转时产生额外振动。从应用场景看，这类叶轮可作为离心通风机、小型涡轮增压装置或工业吸尘设备的核心转子部件，工作时随轴高速旋转，

　　利用叶片对流体做功，提升流体压力与动能，实现气体输送、排风散热或介质增压。在结构设计阶段，需要先确定叶轮的设计转速、流量与压升目标，再反推叶片进出口安装角、叶片数量与流道宽度。叶片数量过少会导致流道扩散不足，流体压力提升受限；数量过多则会增加流道摩擦面积，降低效率，同时增大叶轮整体转动惯量，影响启动响应速度。该模型的叶片沿周向均匀分布，相邻叶片间形成独立的渐扩流道，流体从轴向进入叶轮中心区域后，在叶片引导下转向径向流动，过程中不断获得能量。外形边界方面，叶轮最大外径由设备壳体内部安装空间决定，外缘与壳体蜗舌之间需保留合理间隙，间隙过大会造成流体回流，降低容积效率，间隙过小则可能因热膨胀、振动偏移引发动静部件摩擦。

　　轴向尺寸需匹配轴承座与密封件的安装位置，轮盘背部的轮廓要避开壳体内的加强筋与固定螺栓，确保旋转过程中无干涉。建模时叶片曲面需保证G1连续，避免局部出现折角，否则会破坏流场平顺性，在折角位置产生局部低压区，增加气动噪声。对于高速工况，还需对叶轮进行动平衡校核，在轮盘适当位置预留去重区域，通过材料去除校正不平衡量，使运转时的振动幅值控制在标准允许区间。叶片前缘采用圆弧导入造型，可降低流体入口冲击损失，尤其在变工况运行时，能减缓入口攻角变化带来的性能衰减。后缘则根据出口流场需求设计成斜切或平直形式，该结构的叶片后缘向外舒展，有助于引导流体以合适角度进入后续蜗壳流道。材料选型上，若用于普通通风场景，可采用工程塑料注塑成型，降低重量与成本；若用于高温或高压差工况，则需选用铝合金或不锈钢，通过铣削加工保证叶片型面精度。安装时中心孔与轴的配合公差需合理选择，过松会造成运转时叶轮偏心，过紧则会导致装配困难，甚至在工作时因热胀差异产生额外装配应力。
